本节介绍三种数字量 I/O 模块的部件，即：带有 HE10 连接器的模块、带有可插拔螺钉端子块的模块和带有不可插拔式卡簧端子块的模块。一般而言，带有 HE10 连接器的模块型号以 K 结尾，带有螺钉端子的模块型号以 T 结尾。您的 I/O 模块可能会与图示不同，但是部件相同。

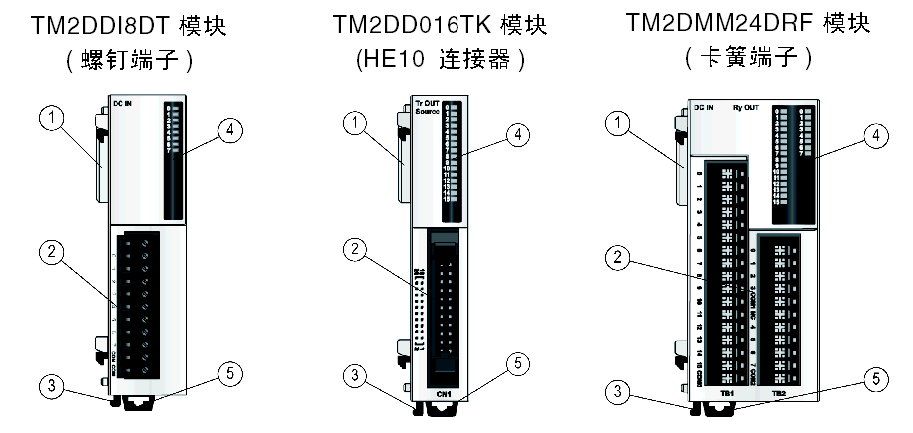

下图所示为三种数字量 I/O 模块的部件：
下表介绍了上图所示三种数字量 I/O 模块的不同部件：
|
标签 |
TM2DDI8DT |
TM2DDO16TK |
TM2DMM24DRF |
|---|---|---|---|
|
1 |
用于电气连接的扩展连接器（每侧均有一个，右侧未显示）。该部件旨在确保所连接模块之间电气连接的连续性。 |
||
|
2 |
可插拔螺钉端子（随模块提供） |
HE10 连接器 |
不可插拔式卡簧端子 |
|
3 |
用于连接原先模块的锁紧装置 |
||
|
4 |
用于显示通道与模块诊断装置的 LED |
||
|
5 |
钩锁 |
||
