本节介绍 TM2DAI8DT 模块的电气与输入特性。
另请参阅环境特性。
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

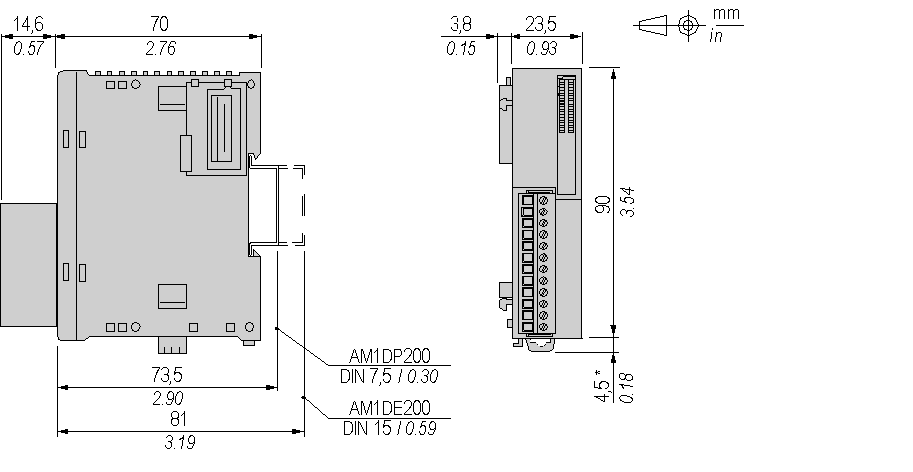

注意： * 拔出卡扣后为 8.5 毫米（0.33 英寸）。
|
隔离 |
输入与内部总线之间：1500 Vac 输入端子之间：未隔离 |
|
连接器插入/拔出耐久性 |
超过 100 次 |
|
5 Vdc 内部总线上的最大电流 |
55 mA（所有输出开启） 25 mA（所有输出关闭） |
|
24 Vdc 内部总线上的最大电流 |
0 mA（所有输出开启） 0 mA（所有输出关闭） |
|
输入通道数 |
8 |
|
公共端 |
2 |
|
输入信号类型 |
AC 型 |
|
额定输入电压 |
120 Vac |
|
输入电压范围 |
85...132 Vac |
|
100 Vac 时的额定输入电流 |
7.5 mA |
|
输入阻抗 |
11 kΩ |
|
“关闭”状态 |
U < 20 Vac |
|
“开启”状态 |
U > 79 Vac I > 2 mA |
|
接通时间 |
25 毫秒 |
|
断开时间 |
30 毫秒 |
|
输入类型 |
类型 1 (IEC 61131-2) |
