连接 TM2DRA16RT 模块
简介
TM2DRA16RT 是一种 16 通道继电器输出模块。
该模块配备有可插拔式连接螺钉端子块，用于连接输出。
接线规则
请参阅接线规则和建议。

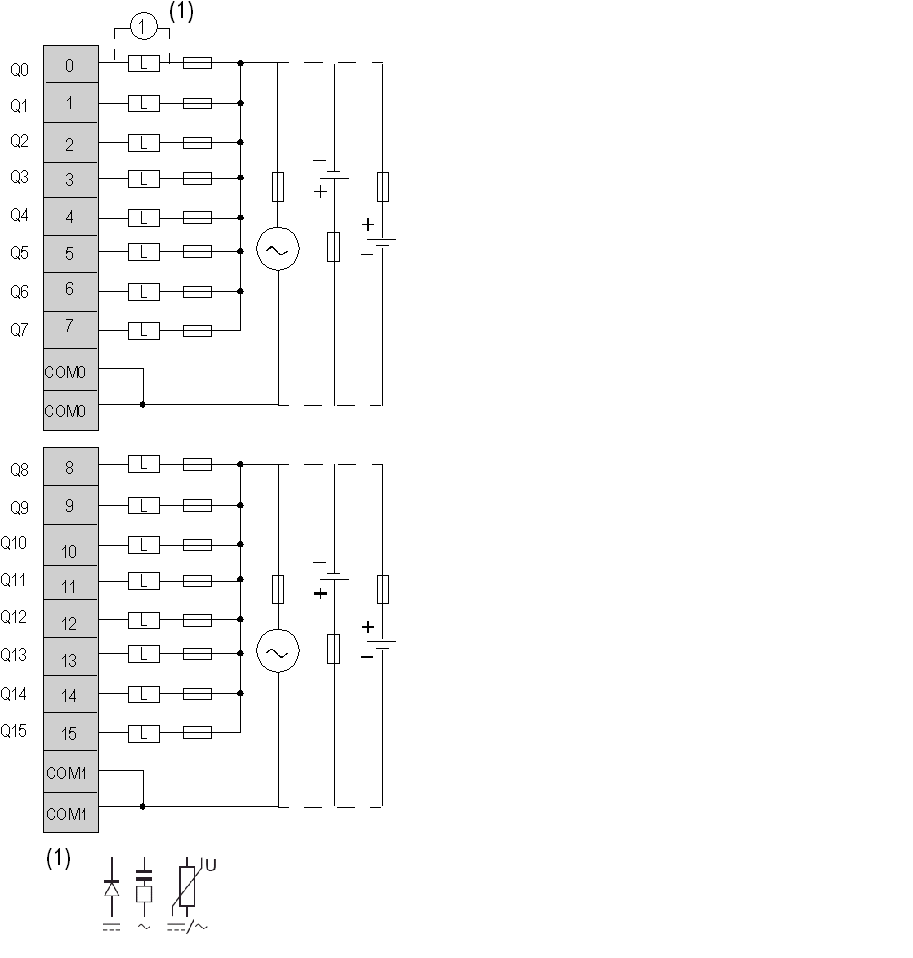

TM2DRA16RT 接线图
下图所示为输出与继电器输出接线的连接情况。
oCOM0 端子在内部连接在一起。
oCOM1 端子在内部连接在一起。
oCOM0 和 COM1 端子未在内部连接在一起。
o为负载连接合适的熔断器
o(1) 为电感式负载的保护设备。
|
 警告
|
|
意外的设备操作
|
|
请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。
|
|
不遵循上述说明可能导致人员伤亡或设备损坏。
|
