TM3TI4 / TM3TI4G 简介

概述

TM3TI4（螺钉）和 TM3TI4G（弹簧）模拟量扩展模块：

4 通道 16 位（电压、电流、隔离型热电偶、3 线 RTD）
可插拔螺钉或卡簧端子块

主要特性

特性	值
输入通道数	4 路输入
额定电源	24 Vdc
信号类型	电压	电流	热电偶		3 线 RTD
输入范围	0…10 Vdc -10…+10 Vdc	0...20 mA 4...20 mA	类型 K、J、R、S、B、E、T、N 或 C		PT100、PT1000、NI100、NI1000
最大精度	16 位或 15 位 + 符号（65536 个点）
连接类型	TM3TI4	可插拔螺钉端子块
连接类型	TM3TI4G	可插拔卡簧端子块
电缆类型和长度	类型	屏蔽双绞线
电缆类型和长度	长度	最大 30 米（98 英尺）
重量	TM3TI4	110 g (3.88 oz)
重量	TM3TI4G	100 g (3.52 oz)

状态 LED

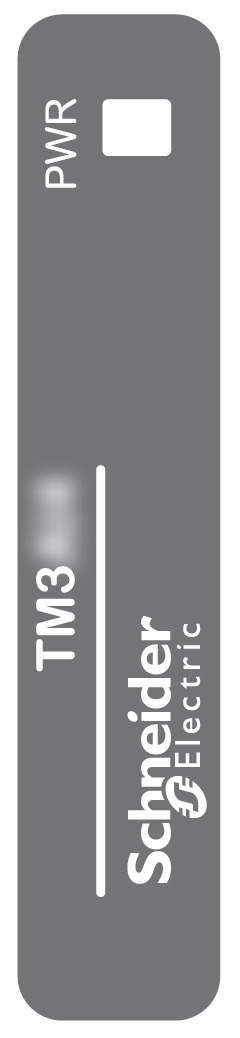

下图显示状态 LED：

下表介绍状态 LED：

LED 指示灯	颜色	状态	描述
PWR	绿色	亮起	表示已接通 TM3 总线电源。
PWR	绿色	熄灭	表示已断开 TM3 总线电源。
