最大硬件配置

分布式配置原理

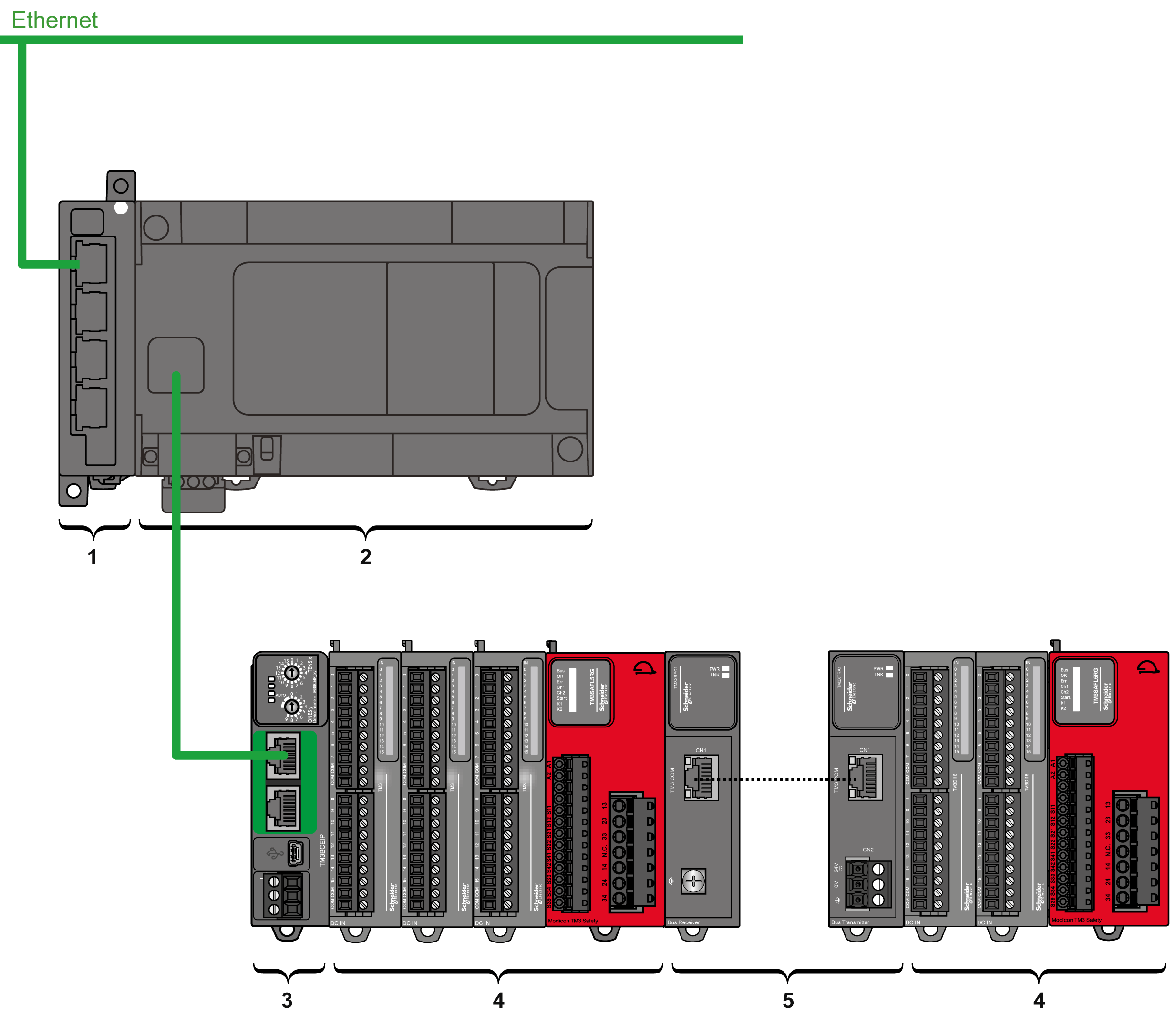

下图例示了使用带控制器的 TM3BCEIP 时的分布式配置：

1 通讯扩展模块

2 控制器

3 TM3 总线耦合器

4 TM3 扩展模块

5 TM3 发射器和接收器

TM3 总线耦合器分布式配置架构

通过下面各项的组合可以优化分布式配置和灵活性：

控制器
TM3 总线耦合器
TM3 扩展模块
TM2 扩展模块

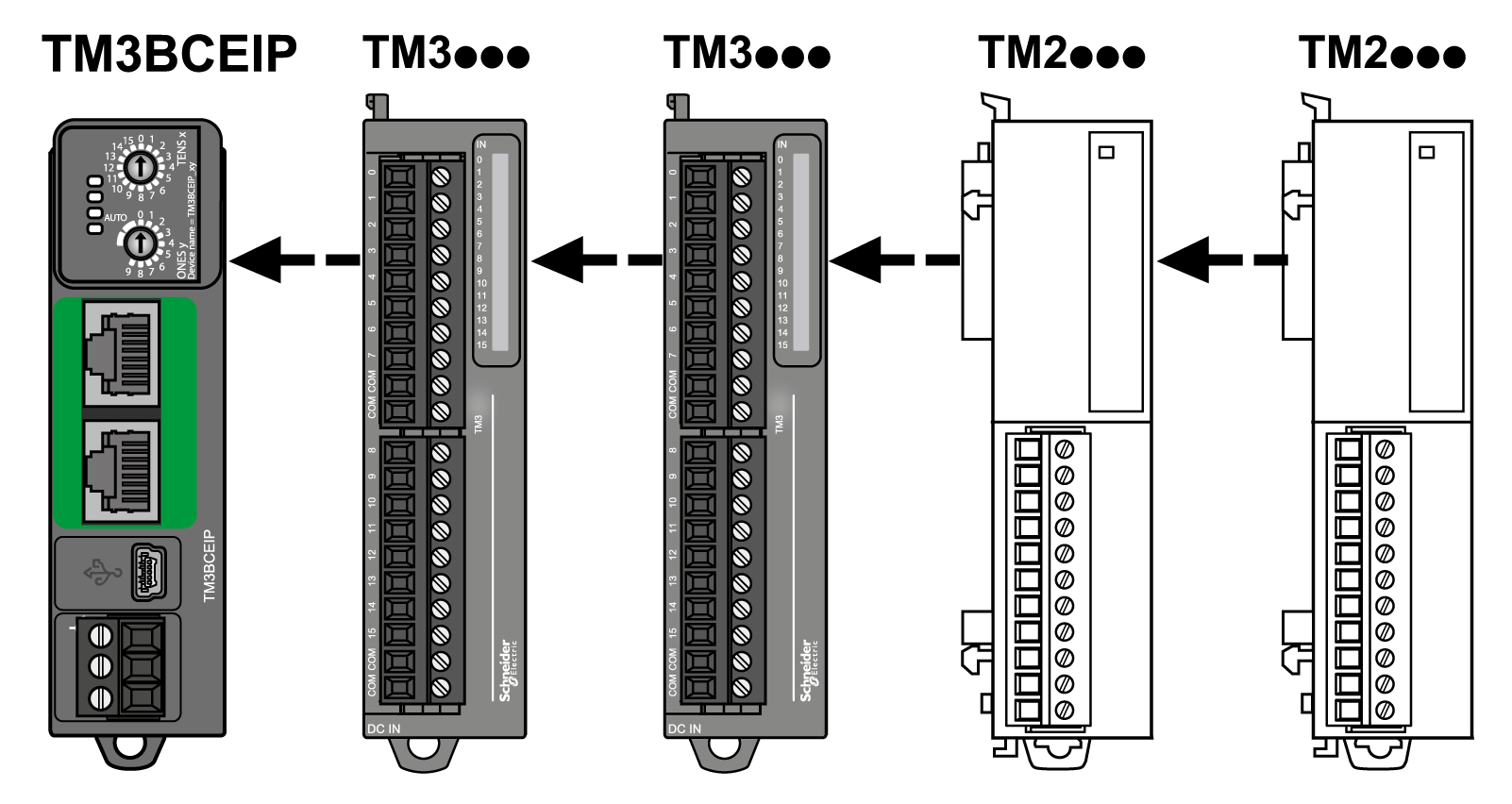

下图即为关联示例：

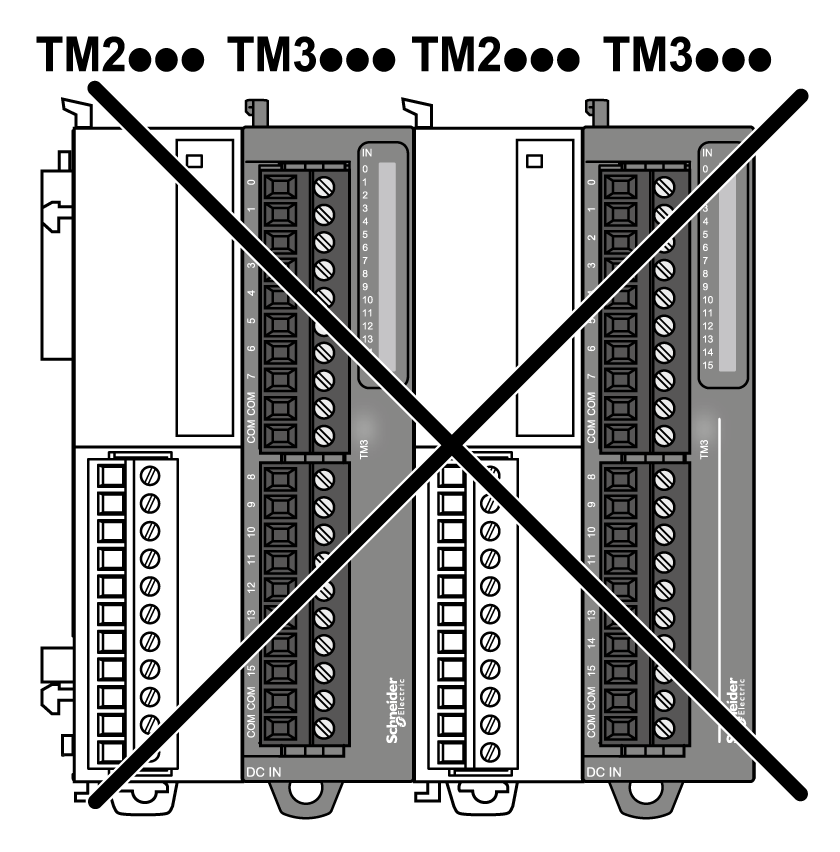

注：不得在任何 TM3 模块前安装 TM2 模块，如下图所示：

模块的最大数目

每个 TM3 总线耦合器支持：

模块类型	模块的最大数目
TM2	7
TM2 - TM3	7
TM3	7，无发射器和接收器。 14，有发射器和接收器。

模块类型

模块的最大数目

TM2

7

TM2 - TM3

7

TM3

7，无发射器和接收器。

14，有发射器和接收器。

注： EcoStruxure Machine Expert 和 EcoStruxure Machine Expert - Basic 软件在可行的范围内验证配置。然而，虽然 EcoStruxure Machine Expert 允许某些配置，但若高能耗模块达到配置上限且 TM3 发射器与接收器模块之间达到最大允许间距，那么在某些环境中，便可能造成总线通讯问题。如果发生这种情况，就需要分析配置中所选模块的能耗、应用所需的最小电缆连接距离，并考虑以其他方式优化您的选择。
