串行线路配置

简介

本节介绍可用于设置使用 TM3 Modbus 串行线路总线耦合器时的简单操作的选项。

串行线路配置

下表显示了 TM3 Modbus 串行线路总线耦合器的缺省配置：

项	缺省状态	空应用程序状态
TM3 总线	如未配置，则无效。输出值 = 0	TM3 总线上无模块。
Modbus	-	没有配置管理器。
旋转开关	十位开关位于位置 0，个位开关位于位置 0（缺省速度）。	-

项

缺省状态

空应用程序状态

TM3 总线

如未配置，则无效。

输出值 = 0

TM3 总线上无模块。

Modbus

没有配置管理器。

旋转开关

十位开关位于位置 0，个位开关位于位置 0（缺省速度）。

如要使用 Web 服务器配置串行线路，请单击 Modbus 串行线路上的维护。

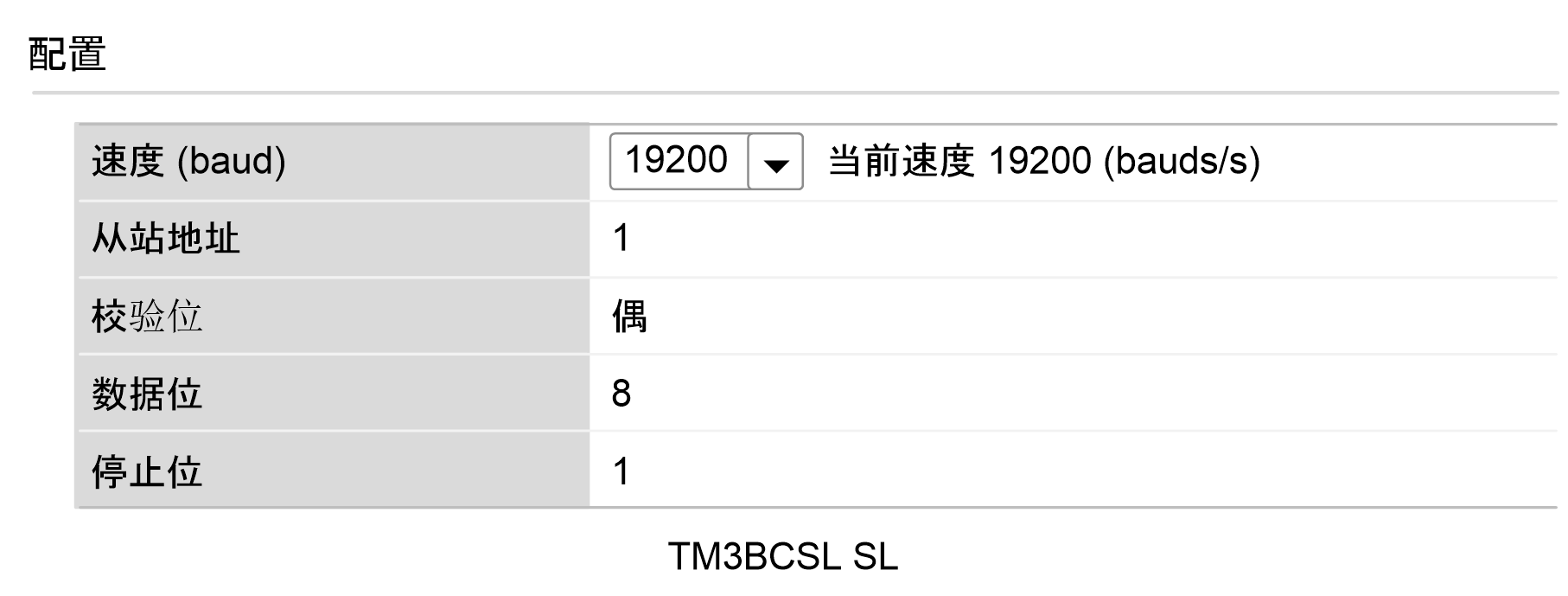

配置窗口随即显示，如下所示：

对于连接到端口的每个串行设备，以下参数必须相同。

元素	描述	设备支持的配置
速度（波特）	传输速度（波特）	1200、2400、4800、9600、19200、38400、57600、115200。请参阅 TM3 总线耦合器硬件指南。
奇偶校验	用于错误检测	偶。请参阅串行线路通讯配置表。
数据位	用于传输数据的位数	8.请参阅串行线路通讯配置表。
停止位	停止位的数目	1.请参阅串行线路通讯配置表。
物理介质	指定要使用的介质： RS485（是否使用极化电阻器） RS232	RS485
极化电阻器	控制器中集成了极化电阻器。通过此参数可将它们打开或关闭。	注：为确保正确运行，必须在 RS485 总线上配置单个极化电阻器。

当使用新控制器或更新控制器固件时，控制器的串行通讯端口在缺省情况下会针对 Machine Expert 协议进行配置。Machine Expert 协议与其他协议（如 Modbus 串行线路）不兼容。如果将新控制器连接到某个已配置 Modbus 的活动串行线路，或更新连接到该串行线路的控制器的固件，则可能会导致该串行线路上的其他设备停止通讯。在首次下载针对预期协议正确配置了相关端口的有效应用程序之前，请确保控制器未连接到活动 Modbus 串行线路网络。

注意
	串行线路中断在将控制器物理连接到正常运行的 Modbus 串行线路网络之前，请确保应用程序针对 Modbus 正确配置了串行通讯端口。不遵循上述说明可能导致设备损坏。
