TM3DQ16R/TM3DQ16RG 接线图
接线图

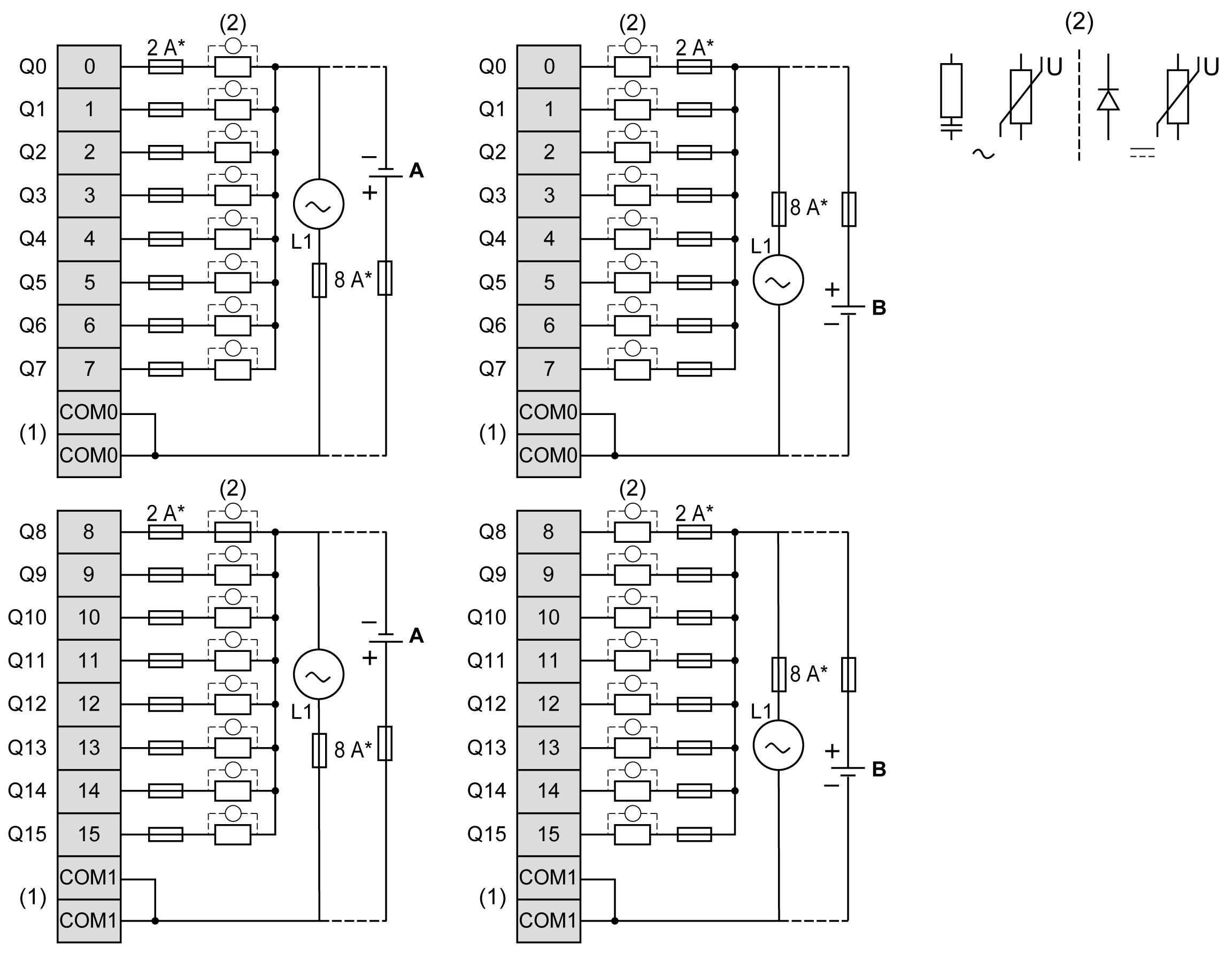

下图说明了输出、执行器及其公共端之间的连接：
* T 型熔断器
(1) COM0 和 COM1 端子未在内部连接。
(2) 为了延长触点的使用寿命，以及防止潜在的电感式负载损坏，您必须将续流二极管并行连接到每个电感式直流负载或将 RC 缓冲器并行连接到每个电感式交流负载或任一种负载的变阻器。
A 源型接线（正逻辑）
B 漏型接线（负逻辑）
注： 将 TM3 扩展模块与 TM3 以太网总线耦合器一起使用时，必须先将 RC 缓冲器并行连接到每个电感式交流负载。
有关 24 Vdc 电源的信息，请参阅 DC 电源特征。
