TM3XFHSC202 / TM3XFHSC202G 模块配置

概述

使用嵌入式 I/O 功能可配置输入和输出。

按照以下步骤访问 I/O 配置窗口：

步骤	描述
1	在设备树中的 IO_Bus 节点下，双击模块名称。
2	选择 I/O 配置选项卡。

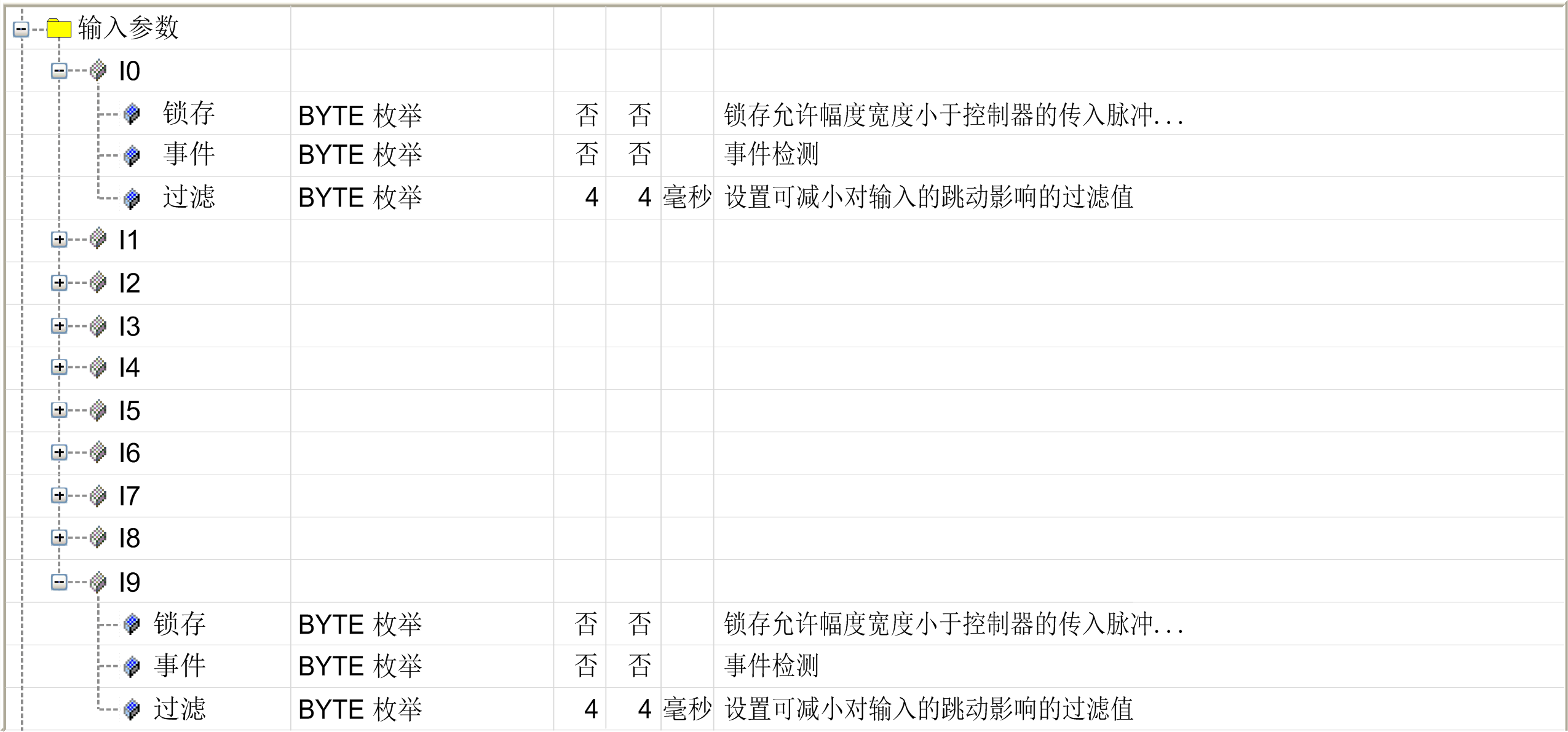

下图显示了输入的 I/O 配置选项卡：

对于计数功能未使用的每个输入，您可以配置以下参数：

参数	值	描述	约束条件
锁存	否* 有	允许捕捉和记录幅度宽度短于控制器扫描时间的传入脉冲。	如果禁用了事件，则可用。仅在 MAST 任务中使用锁存输入。
事件	否* 上升沿下降沿上升和下降沿	事件检测	以下情况下可用：锁存已禁用，且模块是总线上前两个 TM3XFHSC202 / TM3XFHSC202G 模块中的一个。
事件名称	–	让您能够对外部事件命名以便在任务中引用从而使用输入事件。	如果事件设置不为“否”，则可用。最多 49 个字符如要使用此事件，必须创建外部事件任务，并为其指定与事件相同的名称。
过滤	0.000 毫秒 0.001 毫秒 0.002 毫秒 0.005 毫秒 0.01 毫秒 0.05 毫秒 0.08 毫秒 0.5 毫秒 1 毫秒 4 毫秒* 12 毫秒	减少控制器输入上的噪声影响。	–
* 参数缺省值

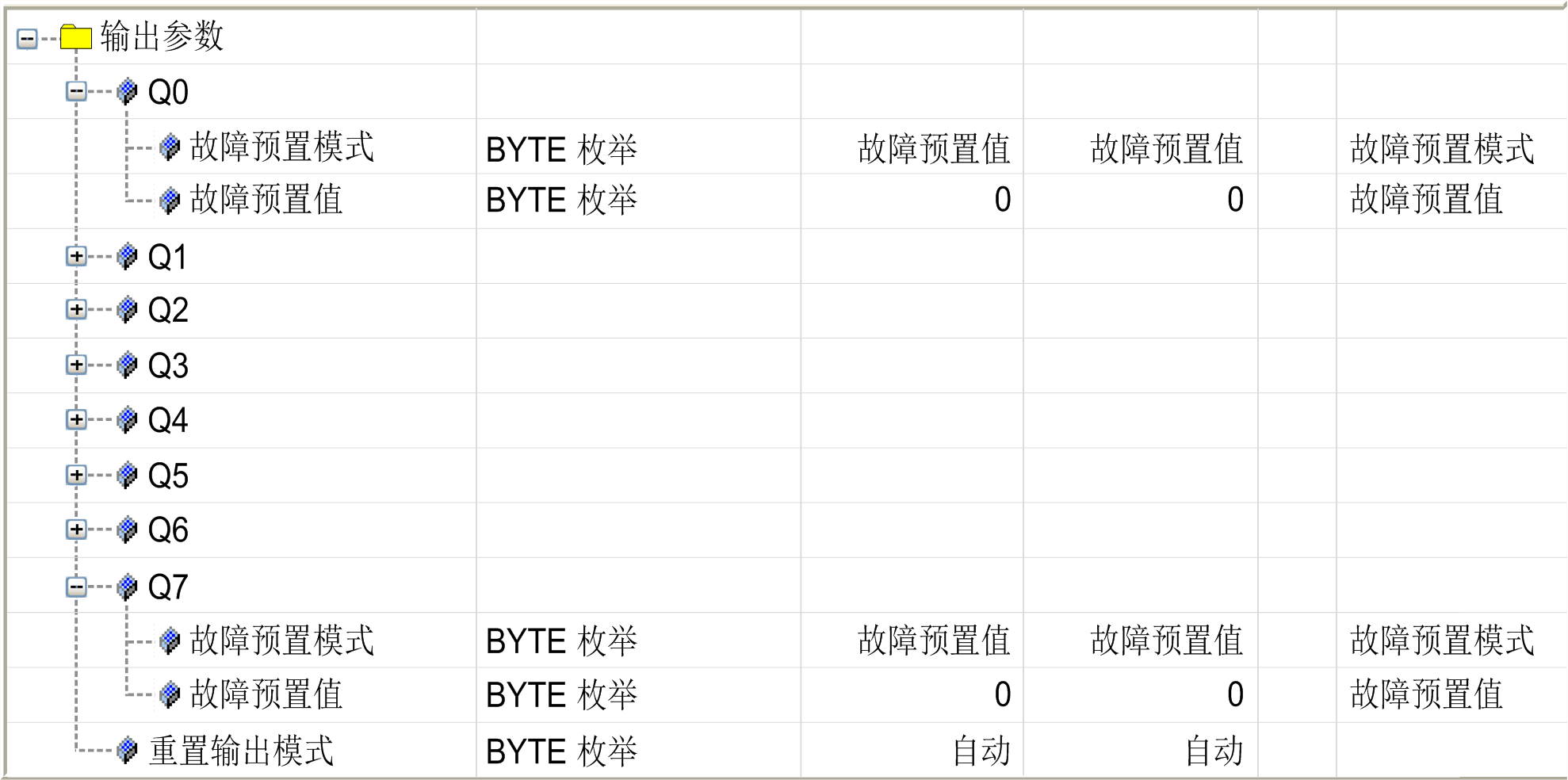

下图显示了输出的 I/O 配置选项卡：

下表显示了不同参数的功能：

参数	值	描述
故障预置模式	保持故障预置值*	已配置反射输出	未配置反射输出
故障预置模式	保持故障预置值*	用于在以下情况下设置故障预置模式：控制器处于 `STOPPED` 或 `HALTED` 状态。控制器与模块之间的连接丢失。注：维护已启用。	用于当控制器与模块之间的连接丢失时设置故障预置模式。注：当控制器处于 `STOPPED` 状态时，故障预置行为在 PLC 设置选项卡中定义。
故障预置值	0* 1	用于设置故障预置值。如果故障预置模式设置为故障预置值，则此选项可用。
重置输出模式	自动* 手动	选择重置输出模式：自动重置：检测到的错误得到纠正后，输出会根据分配给它的当前值再次进行设置，诊断值也将复位。手动重置：检测到错误后，状态将被记住，输出也会被强制变为三态，直到用户手动清除此状态为止（请参阅“I/O 映射通道”）。
* 参数缺省值

如果出现短路或电流过载，则公共输出组会自动进入热保护模式（该组中的所有输出都设置为 0），随后会定期重置（每 10 秒）以测试连接状态。但是，您必须了解这种重置对所控制的机器或过程的影响。

警告
	机器意外启动如果不想对机器或过程执行输出的自动重置，请禁用此功能。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

有关 I/O 映射选项卡的详细信息，请参阅 EcoStruxure Machine Expert 编程指南。
