o1 个前端连接器 RJ45
o1 颗用于功能性接地连接的螺钉
o2 个状态 LED（链路和电源）
TM3 接收器扩展模块配备：
o1 个前端连接器 RJ45
o1 个电源连接器
o2 个状态 LED（链路和电源）
TM3 发射器模块通过 TM3 总线连接到逻辑控制器。这是使用模块左侧的连接器来连接。TM3 发射器扩展模块是本地配置的最后一个物理模块（在模块的右侧没有总线连接器）。
TM3 接收器模块使用相应的电缆通过前端连接器通过前端连接器 RJ45 连接到 TM3 发射器扩展模块。
下表显示 TM3 发射器和接收器扩展模块：
|
型号 |
描述 |
端子类型/螺距 |
|---|---|---|
|
用于远程 I/O 的数据发射器模块 |
1 个前端连接器 RJ-45 1 个螺钉用于功能性接地连接 |
|
|
用于远程 I/O 的数据接收器模块 |
1 个前端连接器 RJ-45 电源连接器/5.08 mm |

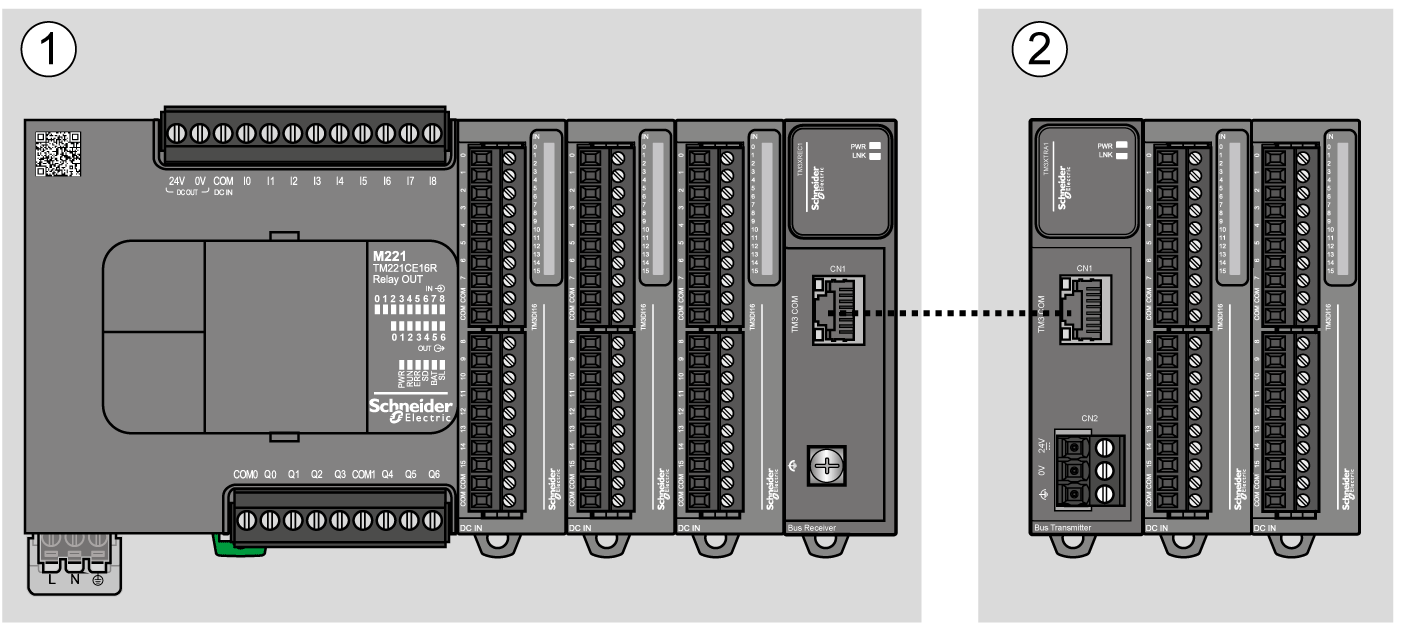

下图定义了分为本地配置和远程配置的系统（M221 示例）：
1 本地配置
2 远程配置

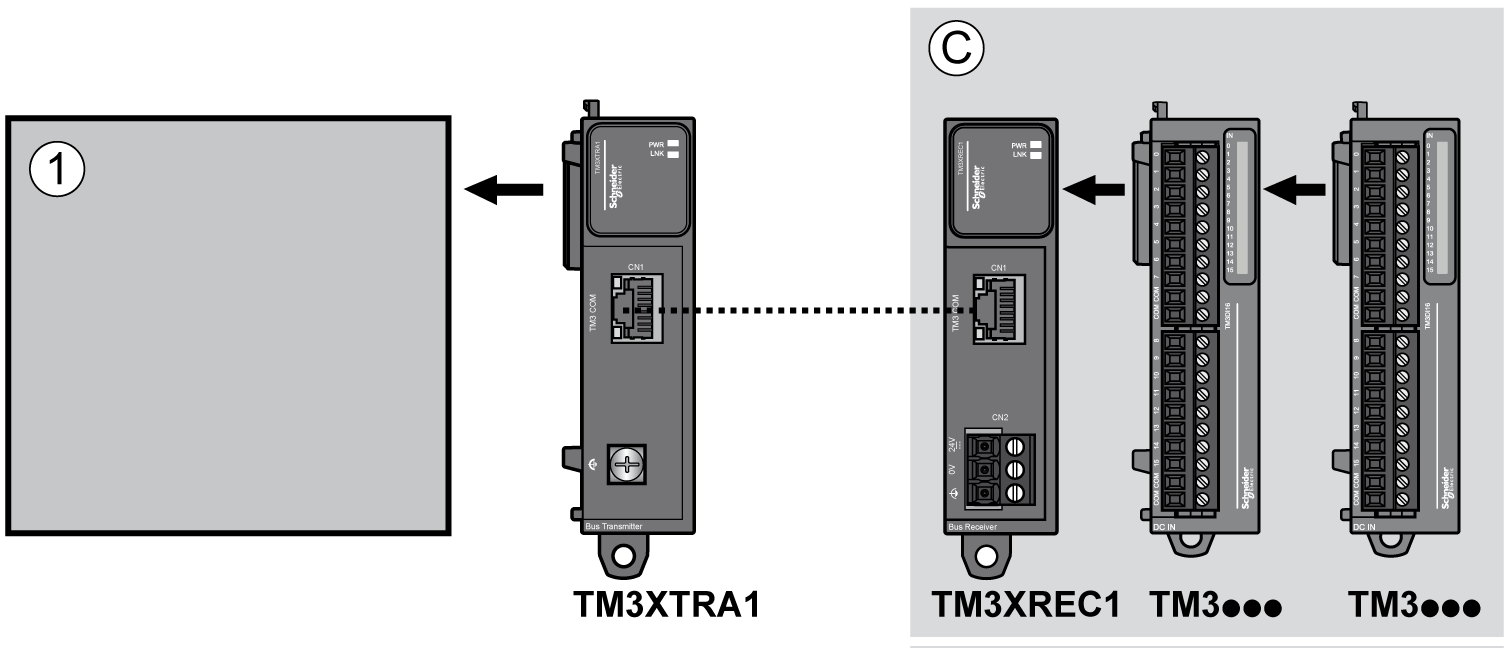

下图显示了远程配置的组件：
1 控制器和模块
C 扩展模块（最多 7 个）
注意： 发射器和接收器模块不计入扩展模块的最大数量中。
注意： 您无法在包含 TM3 发射器和接收器模块的配置中使用 TM2 模块。
|
参考号 |
描述 |
用途 |
数量 |
|---|---|---|---|
|
TMAT2PSET |
一套 5 个可插拔螺钉端子块 |
连接 24 Vdc 电源。 |
1 |
|
AB1AB8P35 |
端托架 |
帮助将逻辑控制器或接收器模块及其扩展模块固定在顶帽型材导轨（DIN 导轨）上。 |
1 |
|
TM2XMTGB |
接地条 |
将电缆屏蔽层和模块连接到功能性接地. |
1 |
|
TM200RSRCEMC |
屏蔽收线夹 |
安装接地并将接地连接到电缆屏蔽层。 |
25 个一组 |
|
TMAM2 |
安装套件 |
将控制器和 I/O 模块直接安装到平直的垂直面板上。 |
1 |
|
参考号 |
描述 |
用途 |
数量 |
长度 |
|---|---|---|---|---|
|
VDIP184546005 |
Actassi CL-MNC5e Patchcord RJ45 电缆 |
将发射器连接到接收器。 |
1 |
0.5 米（1.64 英尺） |
|
VDIP184546010 |
1 米（3.28 英尺） |
|||
|
VDIP184546020 |
2 米（6.56 英尺） |
|||
|
VDIP184546030 |
3 米（9.84 英尺） |
|||
|
VDIP184546050 |
5 米（16.40 英尺） |
|||
|
TM3XTRA1 模块附带的 |
功能性接地电缆 |
将功能性接地 (FE) 直接连接到导电背板。 |
1 |
0.12 米（0.39 英尺） |
