TM4ES4 简介

概述

TM4ES4 Ethernet 模块：

该模块也是一个 Ethernet 交换机。

下表介绍了 TM4ES4 Ethernet 通讯模块的主要特性：

主要特性	值
标准	Ethernet
连接器类型	4 个用于 Ethernet 通讯的 RJ45 连接器
协议	Ethernet Modbus TCP 客户端/服务器、Ethernet/IP 适配器、UDP、TCP、SNMP、OPC UA 服务器和 EcoStruxure Machine Expert.
接地	1 个螺钉用于功能性接地连接
传输速率	最大速率为 100 Mbit/s

下表给出了控制器所具有的 TM4ES4 Ethernet 功能：

控制器	附加 Ethernet 接口	Ethernet 交换机
TM241C24•	有，一个 Ethernet 端口，用于连接到控制网络或设备网络	有
TM241C40•	有，一个 Ethernet 端口，用于连接到控制网络或设备网络	有
TM241CE24•	有，一个 Ethernet 端口，用于连接到控制网络。逻辑控制器中嵌入的 Ethernet 端口连接到设备网络。	有
TM241CEC24•
TM241CE40•
TM251MESE	否	有
TM251MESC	否	有

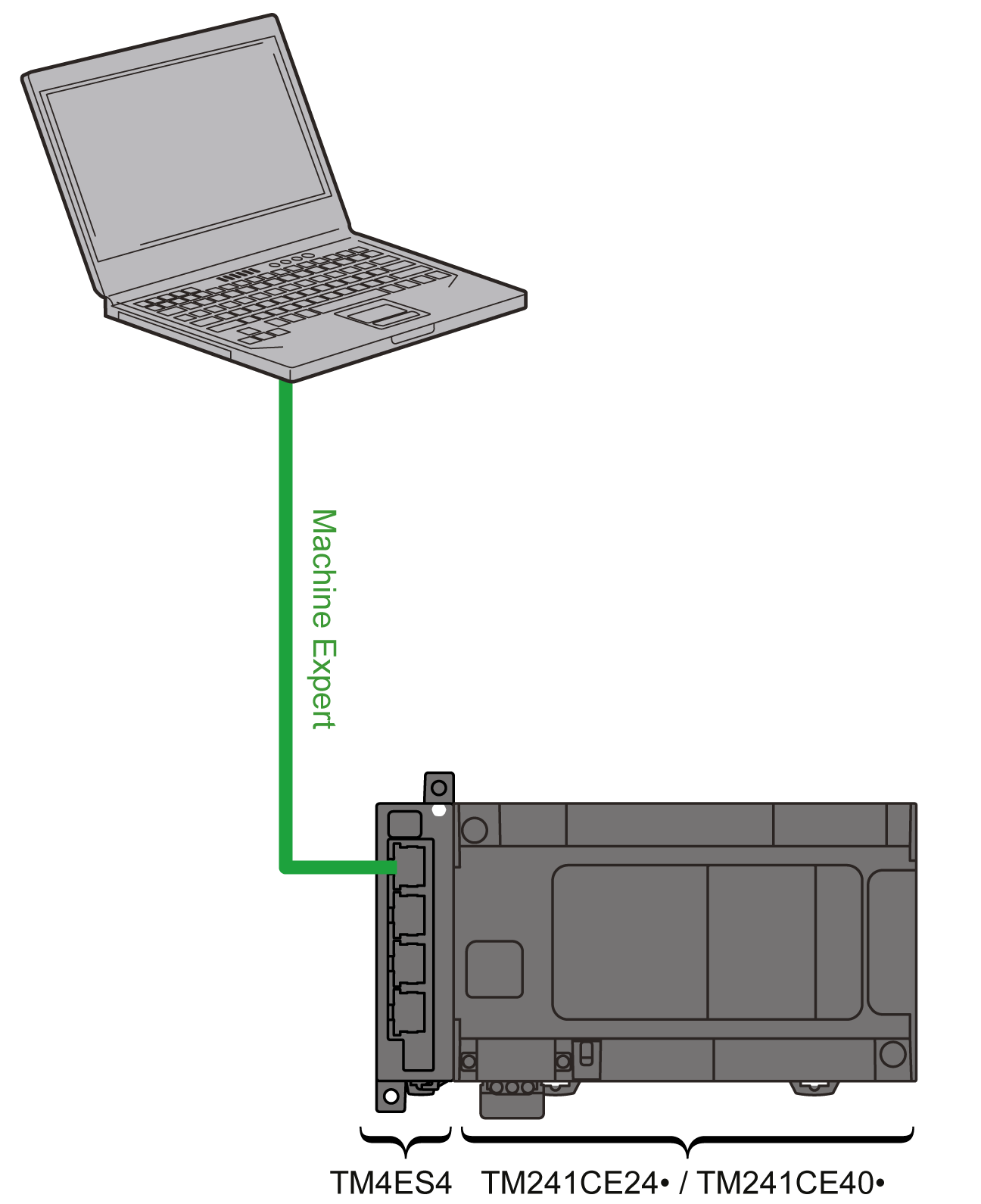

下图显示了用于将控制器连接到 Ethernet 网络的架构示例：

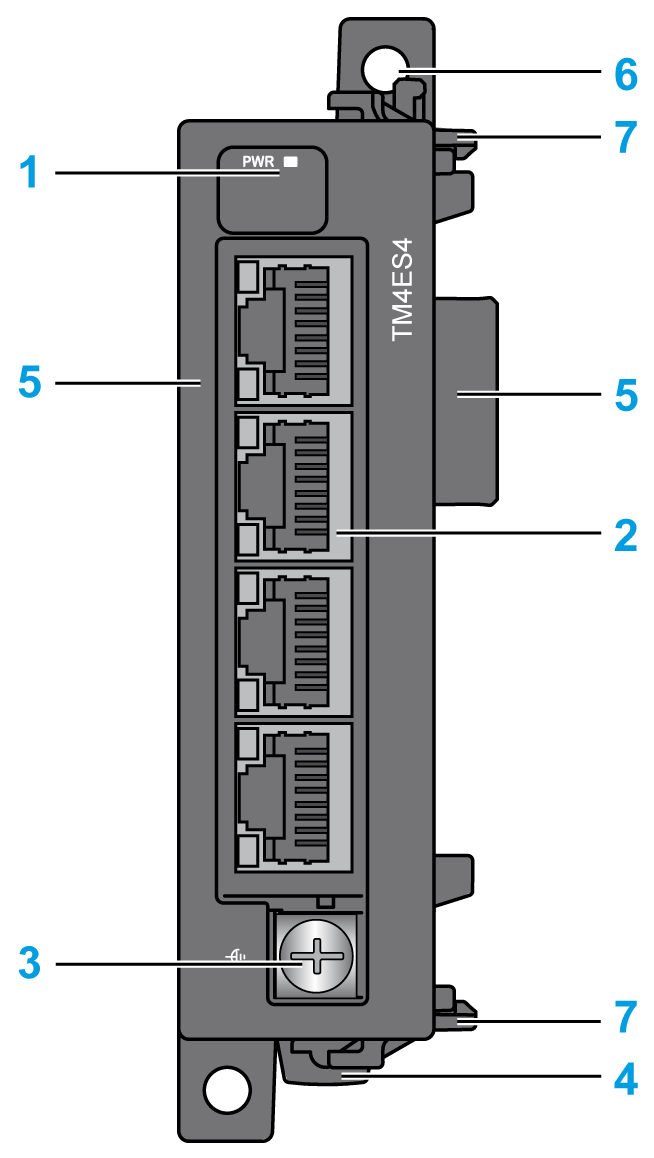

下图显示了 TM4ES4 模块的主要元件：

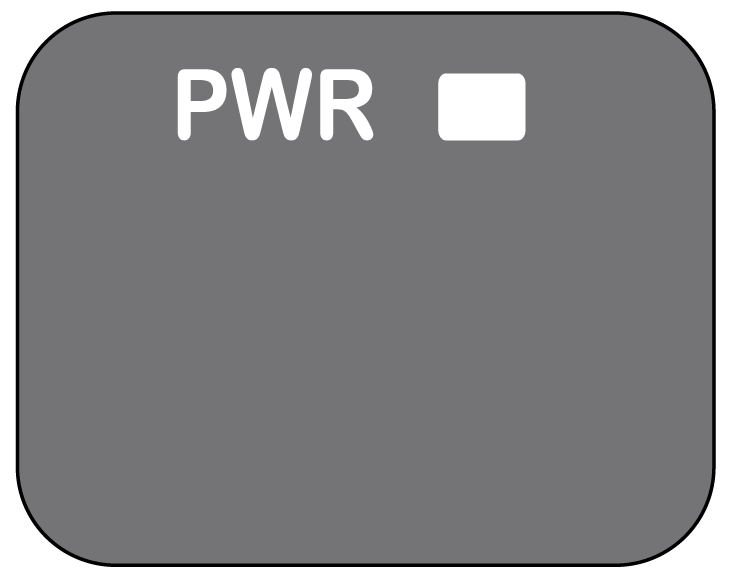

下图显示了 TM4ES4 状态 LED：

下表显示 TM4ES4 状态 LED 的说明：

LED 指示灯	颜色	状态	描述
PWR	绿色	亮起	表示已通电
PWR	绿色	熄灭	表示已断开电源

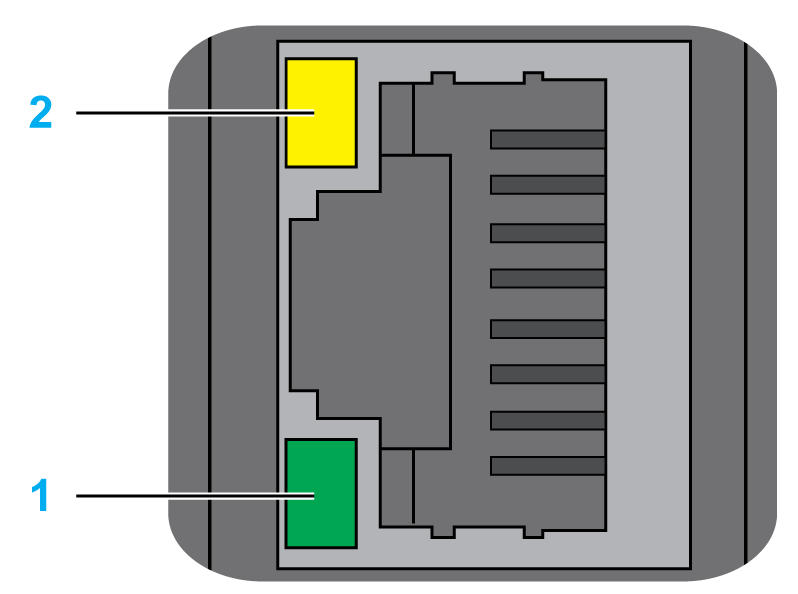

下图显示了 RJ45 连接器状态 LED：

下表描述了 RJ45 连接器状态 LED：
