下表描述了 TM5SEAISG 模块的主要特性：
|
主要特性 |
|
|---|---|
|
输入通道数 |
1 |
|
测量类型 |
全桥应变计 |
|
传感器工作范围 |
85...5000 Ω |
|
精度 |
24 位 |
如需配置和编程 TM5SEAISG 电子模块，请参阅 IoDrvTM5SEAISG 应变计库指南。

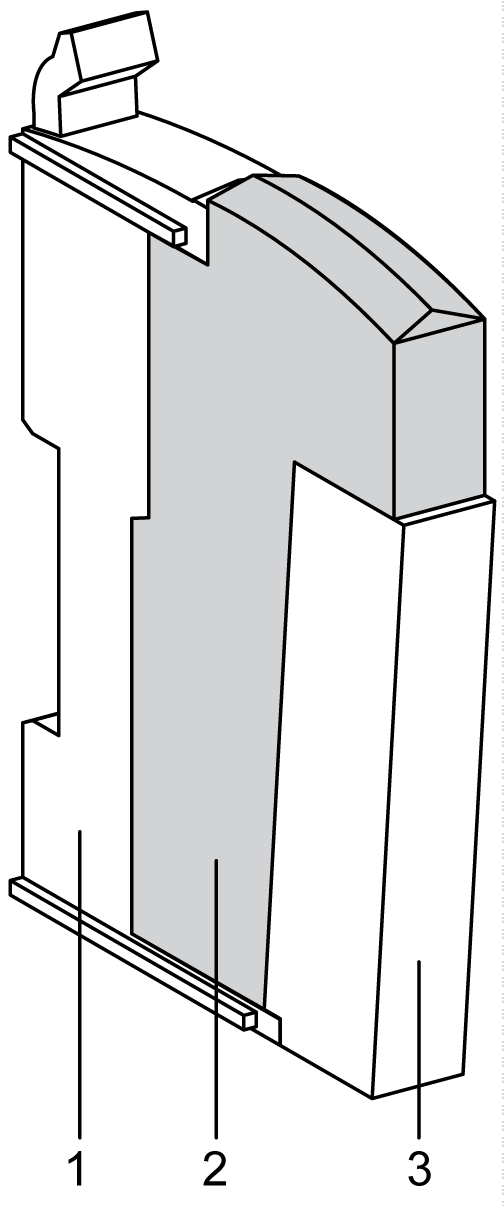

下图显示了配有 TM5SEAISG 的片段。
下表显示了与 TM5SEAISG 关联的端子块和总线基板的型号：
|
编号 |
型号 |
描述 |
颜色 |
|---|---|---|---|
|
1 |
TM5ACBM11 或 TM5ACBM15 |
总线基板
具有地址设置的总线基板 |
白色
白色 |
|
2 |
TM5SEAISG |
电子模块 |
白色 |
|
3 |
TM5ACTB12 |
端子块，12 针 |
白色 |
注意： 有关详细信息，请参阅 TM5 总线基板和端子块

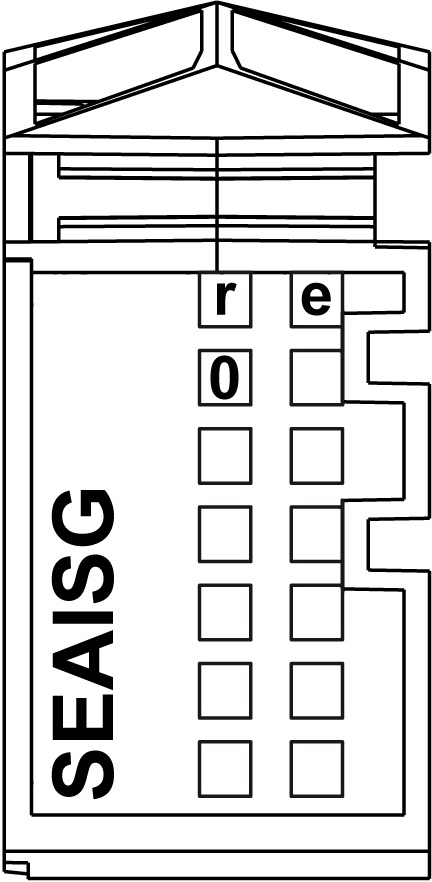

下图显示 TM5SEAISG 状态 LED：
下表显示了 TM5SEAISG 状态 LED：
|
LED |
颜色 |
状态 |
描述 |
|---|---|---|---|
|
r |
绿色 |
灭 |
无电源 |
|
一次闪烁 |
复位状态 |
||
|
闪烁 |
预操作状态 |
||
|
亮起 |
正常操作 |
||
|
e |
红色 |
灭 |
正常或无电源 |
|
亮起 |
检测到的错误或复位状态 |
||
|
0 |
绿色 |
灭 |
检测到断线 模拟量/数字量转换器正忙 |
|
亮起 |
模拟量/数字量转换器正在运行，值可用 |
