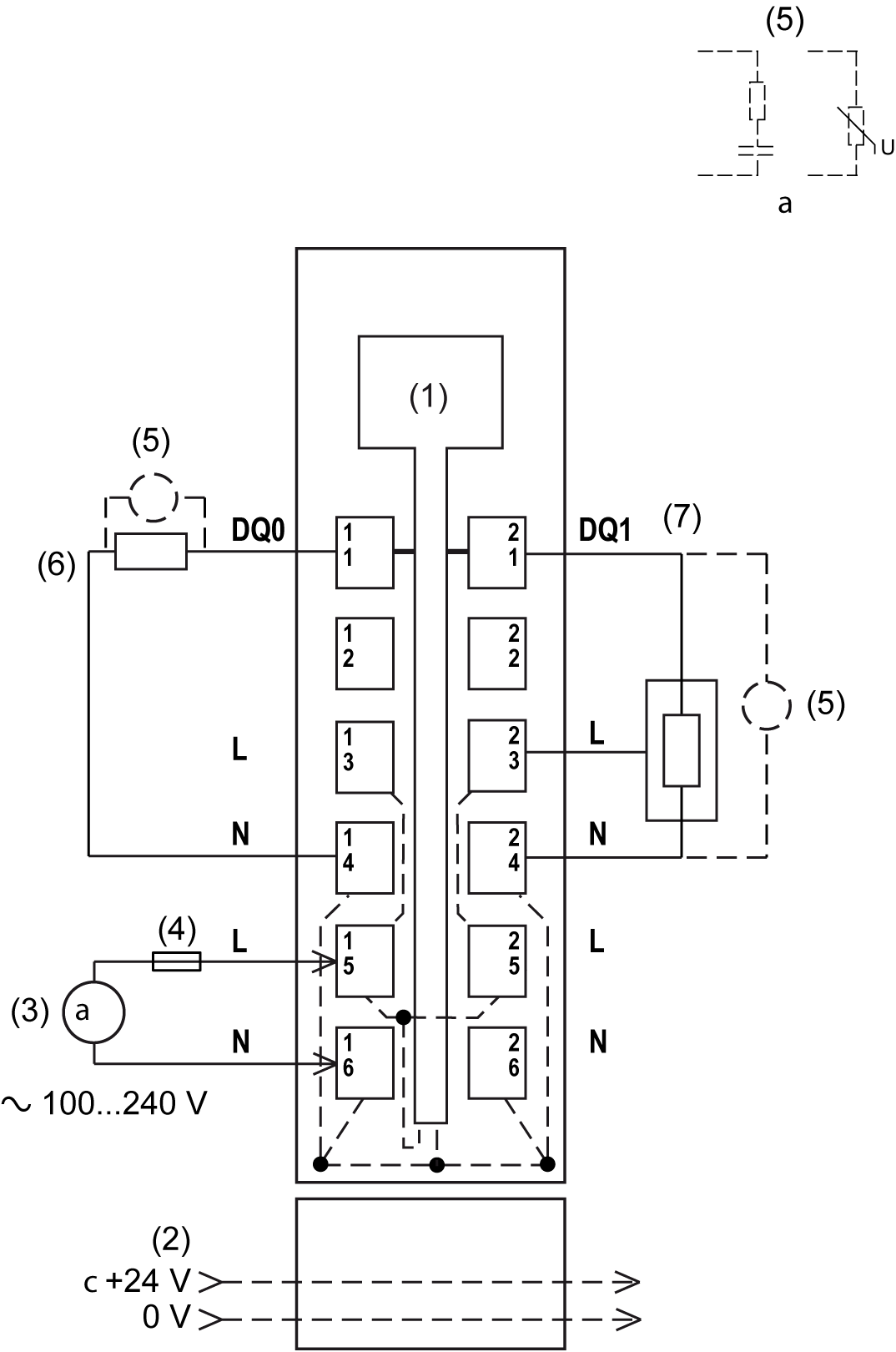

下图显示了 TM5SDO2S 的接线图：
1 内部电子元件
2 集成到总线基板的 24 Vdc I/O 电源段
3 外部电源 100...240 Vac
4 外部熔断器类型 T 慢断熔断器 3.15 A - 250 V
5 电感式负载保护
6 2 线负载
7 3 线负载
|
|
|
意外的设备操作 |
|
请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
|
|
|
意外的设备操作 |
|
仅将传感器和执行器电源用于为连接到模块的传感器或执行器供电。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
有关本主题的其他重要信息，请参阅保护输出，避免电感式负载导致损坏。
