TMC4TI2 接线图

简介

此扩展板具有一个可插拔弹簧端子块，用于连接输入。

接线

请参阅接线优化方法。

接线图

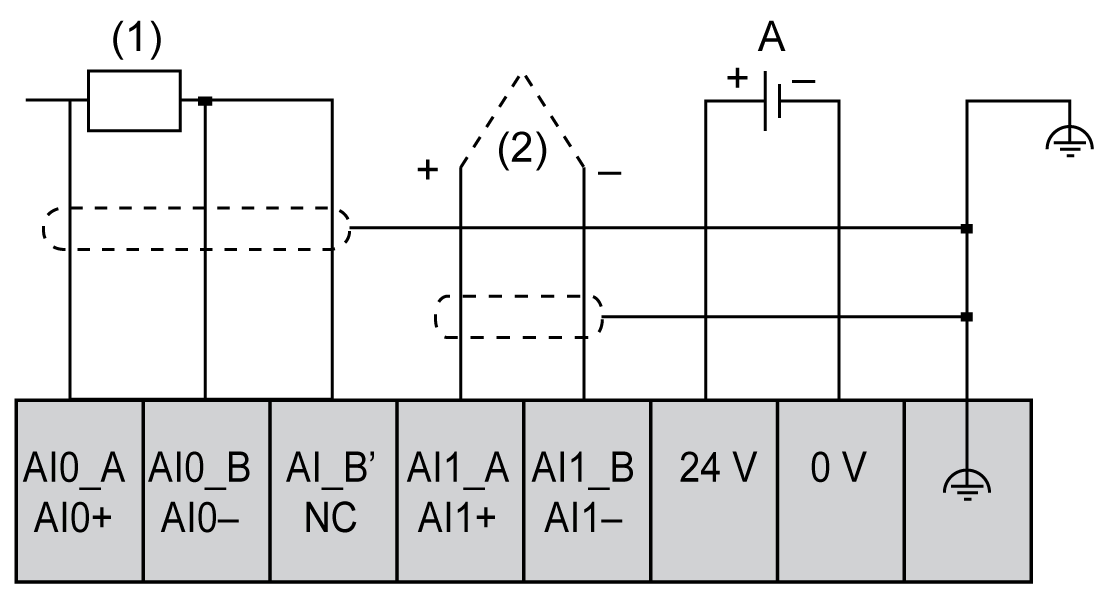

下图显示了 3 线 RTD 和热电偶探测器的连接示例：



(1):   RTD

(2):   热电偶

LIFO/FIFO:   外部电源

下图显示了一对 3 线 RTD 连接的示例：



(1):   RTD

LIFO/FIFO:   外部电源

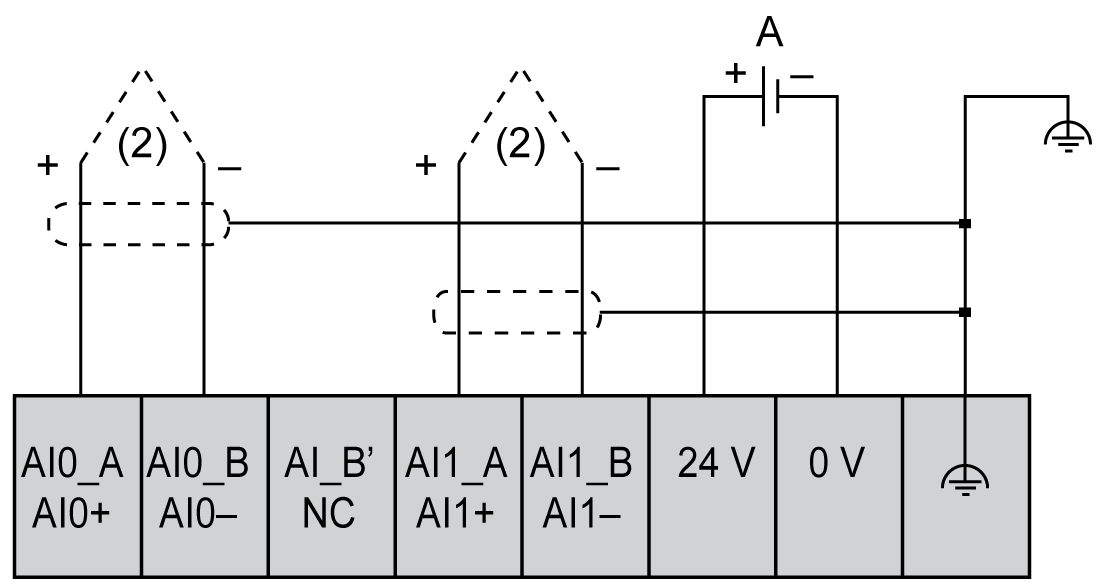

下图显示了一对热电偶连接的示例：



(2):   热电偶

LIFO/FIFO:   外部电源

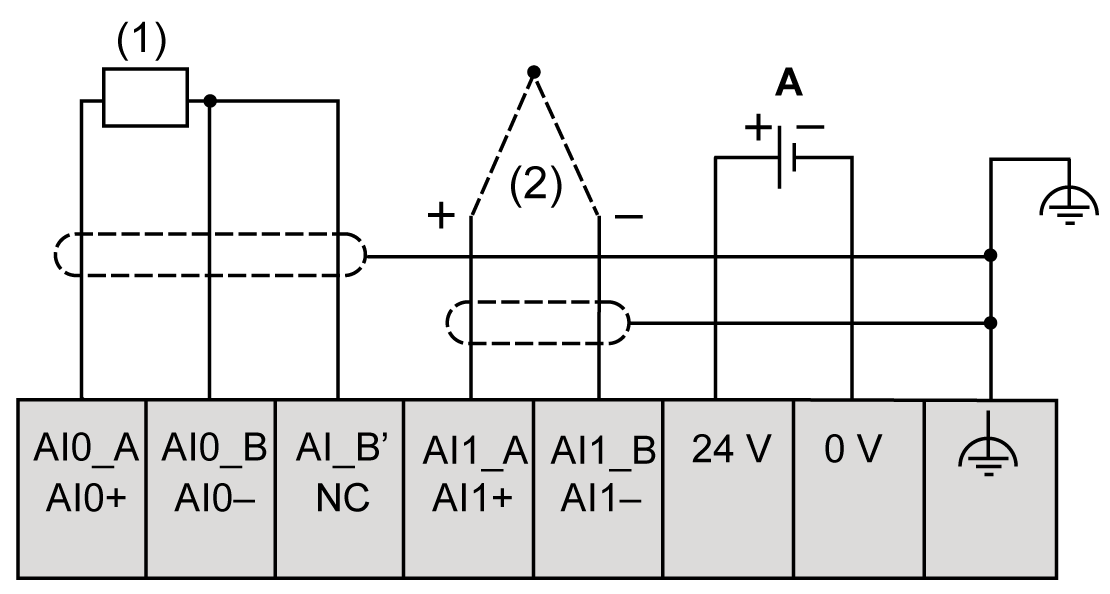

下图显示了 4 线 RTD 和热电偶的连接示例：



(1):   RTD

(2):   热电偶

LIFO/FIFO:   外部电源

注意： 每次输入均可连接至 RTD 或热电偶探测器。
