TMSES4 特性

简介

以下是 TMSES4 模块的一般特性。

警告
	意外的设备操作请勿超过环境和电气特性表中指定的任何额定值。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

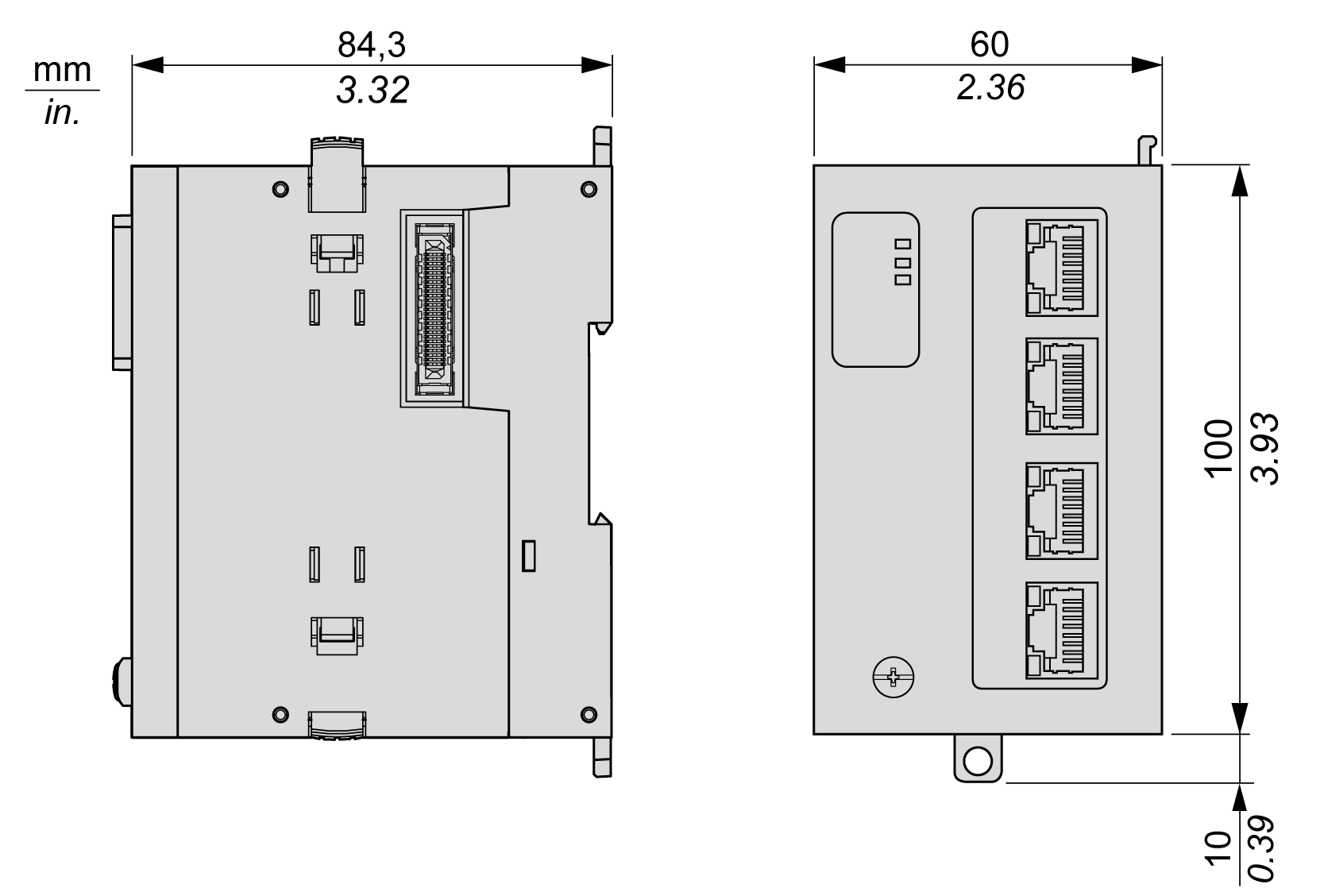

下图显示 TMSES4 模块的尺寸：

下表描述了 TMSES4 模块的一般特性：

下表描述了 TMSES4 模块的特性：

特性	描述
标准	Ethernet
连接器类型	RJ45
波特率	支持具有自动协商的Ethernet "10BaseT"、"100BaseTX" 和 "1000BaseT"
自动交叉	MDIO ⁽¹⁾
总线连接器	控制器右侧 1 个公连接器下一个扩展模块左侧 1 个母连接器
安装	控制器左侧，或者别的 TMSES4 扩展模块之后。
(1) 控制器支持 MDIO 自动交叉电缆功能。无需使用专用的 Ethernet 交叉电缆来将设备直接连接到此端口（此连接无需 Ethernet 集线器或交换机）。
