Modicon M262 Logic/Motion Controller 作为 EtherNet/IP 上的目标设备
简介
本节介绍用作 EtherNet/IP 目标设备的 M262 Logic/Motion Controller 的设置。
有关 EtherNet/IP 的详细信息，请访问 www.odva.org 网站。
添加 EtherNet/IP 管理器
要将 M262 Logic/Motion Controller 配置为 Ethernet/IP 上的目标设备，必须将 EthernetIP 管理器添加到您的控制器中。
将 EthernetIP 管理器添加到 M262 Logic/Motion Controller：
|
步骤 |
操作 |
|---|---|
|
1 |
在配置中添加 TMSES4 扩展模块。 |
|
2 |
从的 节点，添加 ，具体方式为：在中选择此管理器，将其拖到，然后再放置在 节点上。 有关将设备添加到项目的更多信息，请参阅： • 使用拖放方法 • 使用上下文菜单或加号按钮 |
EtherNet/IP 参数配置
要配置 EtherNet/IP 参数，请双击中的 。

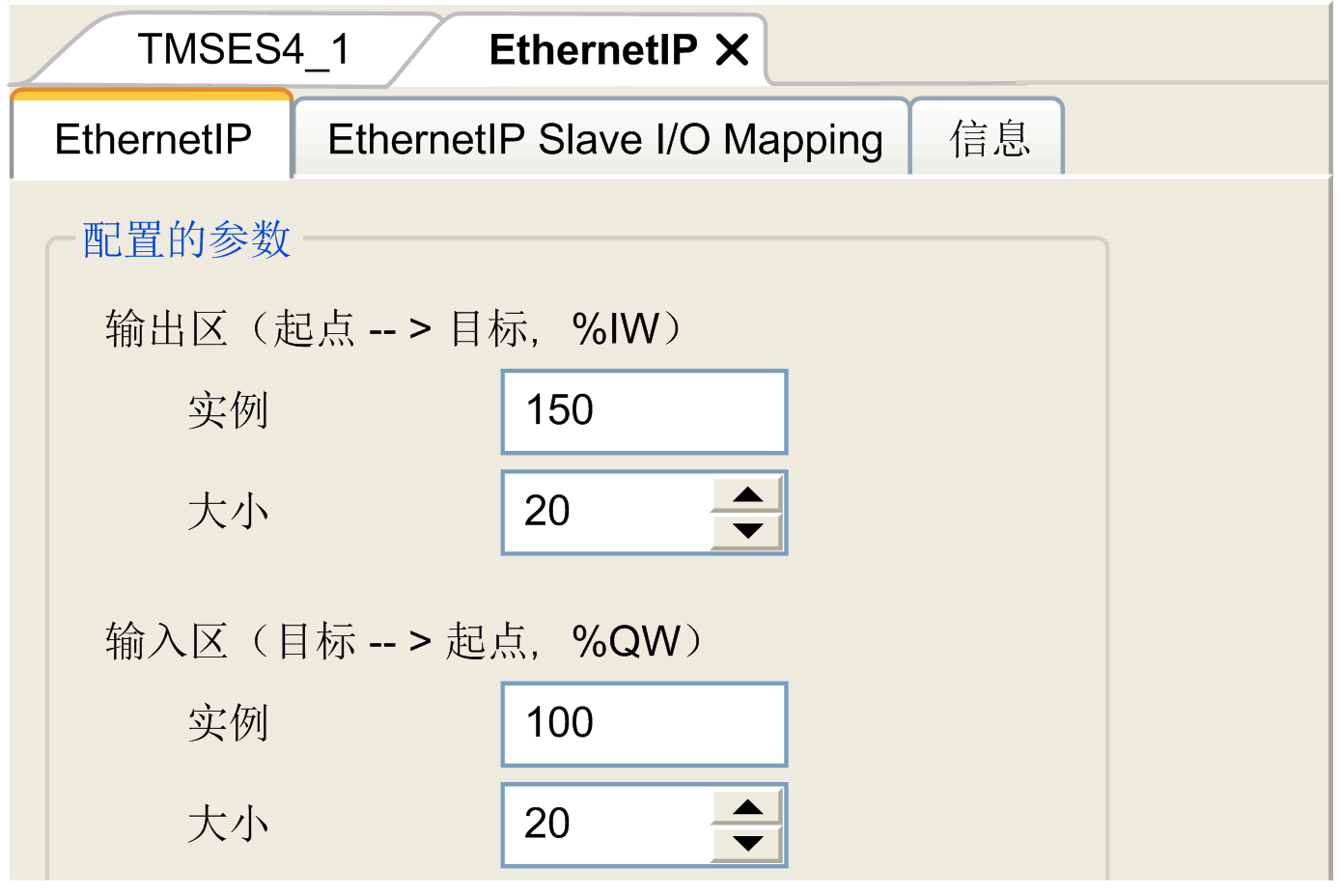

随后便会显示以下对话框：
EtherNet/IP I/O 配置参数定义如下：
-
：
引用输入或输出汇编的编号。
-
：
输入或输出汇编通道的数量：
每个通道具有一个 2 字节内存，用于存储 %IWx 或 %QWx 对象的值，其中 x 是通道编号。
例如，如果的为 20，这表示有 20 个输入通道 (IW0...IW19) 用于寻址 %IWy...%IW(y+20-1)，其中 y 是该输出区的第一个可用通道。
|
元素 |
允许的控制器范围 |
EcoStruxure Machine Expert 缺省值 |
|
|---|---|---|---|
|
|
|
150...189 |
150 |
|
|
2...120 |
20 |
|
|
|
|
100...149 |
100 |
|
|
2...120 |
20 |
|
有关以下主题的详细信息，请参阅M262 编程指南：
-
生成 EDS 文件，
-
配置 I/O，
-
控制器支持的对象。
