Erste Schritte zur Trendvisualisierung

Wenn Sie einen Trend ausführen, gehen Sie am besten benutzergeführt vor und nutzen die Hilfe des Trendassistenten.

Entwickeln einer Visualisierung mit Trend

Legen Sie ein leeres Standardprojekt an und programmieren Sie in PLC_PRG wenigstens eine Variable.
- PLC_PRG ist deklariert und implementiert.
Starten Sie die Applikation mit F5.
- Die Targetvisualisierung erscheint. Die Visualisierung enthält das Trenddiagramm mit dem Werteverlauf der Variablen. Die Steuerelemente ermöglichen Benutzereingaben.

Visualisieren des sinusförmigen Trends einer IEC-Variablen

Im Projekt sind folgende Objekte implementiert:

PLC_PRG
Visualization_Trend1
VisuWithTrend

Das Programm PLC_PRG läuft als Teil der Applikation auf der Steuerung.

PROGRAM PLC_PRG
VAR
    iVar : INT;
    rSin : REAL;
    rVar : REAL;
END_VAR
iVar := iVar + 1;
iVar := iVar MOD 33;
rVar := rVar + 0.1;
rSin := 30 * SIN(rVar);

Visualization_Trend1

Visualization_Trend1 ist das Objekt, das die Konfiguration der Trendaufzeichnung enthält.

VisuWithTrend

VisuWithTrend ist das Objekt, das den Trend visualisiert.

Die Visualisierung enthält 4 Elemente: ein Trend und 3 Steuerelemente. Die Eigenschaften des Trend sind wie folgt definiert.

Eigenschaften	Wert
Trendaufzeichnung	Visualization_Trend1
Cursor anzeigen
Tooltip anzeigen
Rahmen anzeigen
Datumsbereichs-Auswahl	Trend1DateRangeSelector
Zeitauswahl	Trend1TimeSelector
Legende	Trend1Legend

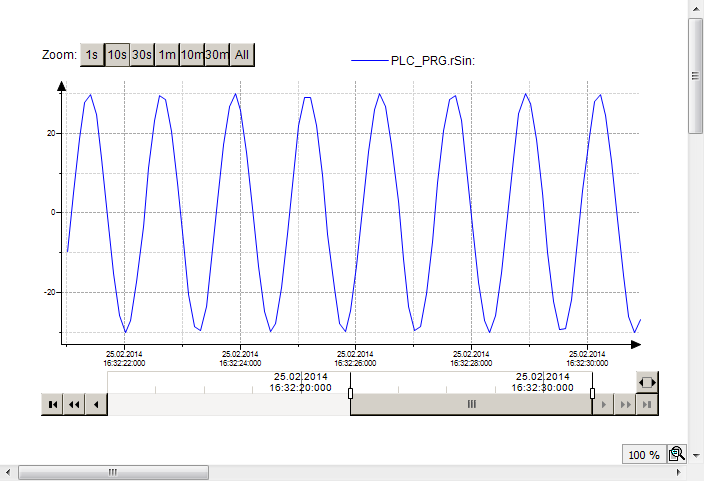

VisuWithTrend zur Laufzeit
