Beschreibung des Dialogfelds
Überblick
Um das Dialogfeld zu öffnen, klicken Sie auf die Schaltfläche oder im Dialogfeld . Je nach der vorgenommenen Auswahl wird eine der in diesem Kapitel beschriebenen Varianten des Dialogfelds angezeigt.

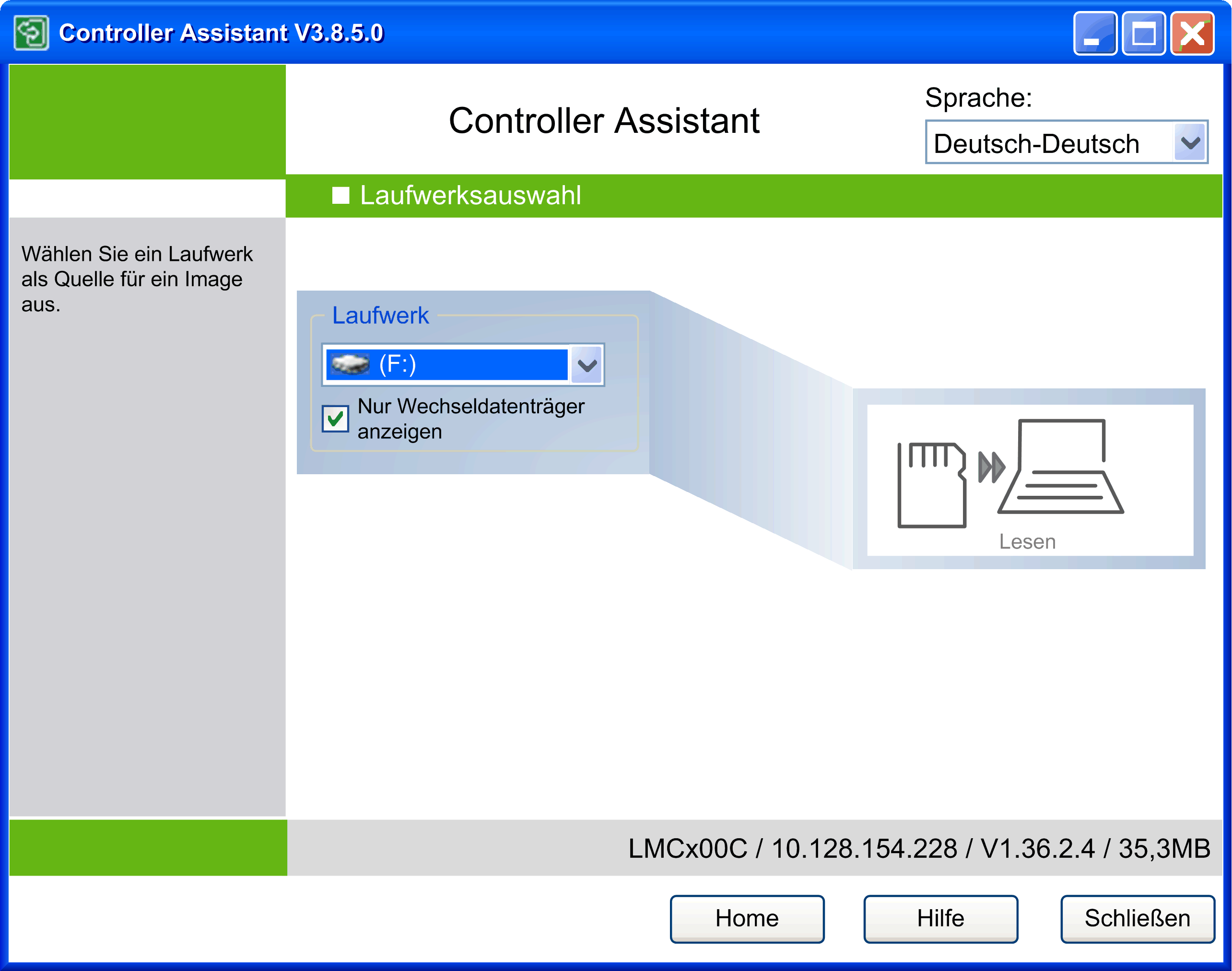

Dialogfeld nach dem Aufruf über die Schaltfläche
Wählen Sie in diesem Dialogfeld das Laufwerk aus, in das Sie das Wechselspeichermedium eingeführt haben (CF-Karte für Steuerungen der Baureihe PacDrive M, SD-Karte für Steuerungen der Baureihe Modicon M221, M241 und M251 oder USB-Massenspeicher für Steuerungen der Baureihe Modicon M258 Logic Controller und Modicon LMC058 Motion Controller).
Standardmäßig ist die Option ausgewählt. Das bedeutet, dass die Liste nur Laufwerke mit Wechseldatenträgern enthält. Wenn ebenfalls Festplattenlaufwerke in der Liste angezeigt werden sollen, deaktivieren Sie die Option .
Wählen Sie in der Liste ein Laufwerk aus.
Klicken Sie auf die Schaltfläche , um das Image in Controller Assistant zu laden.

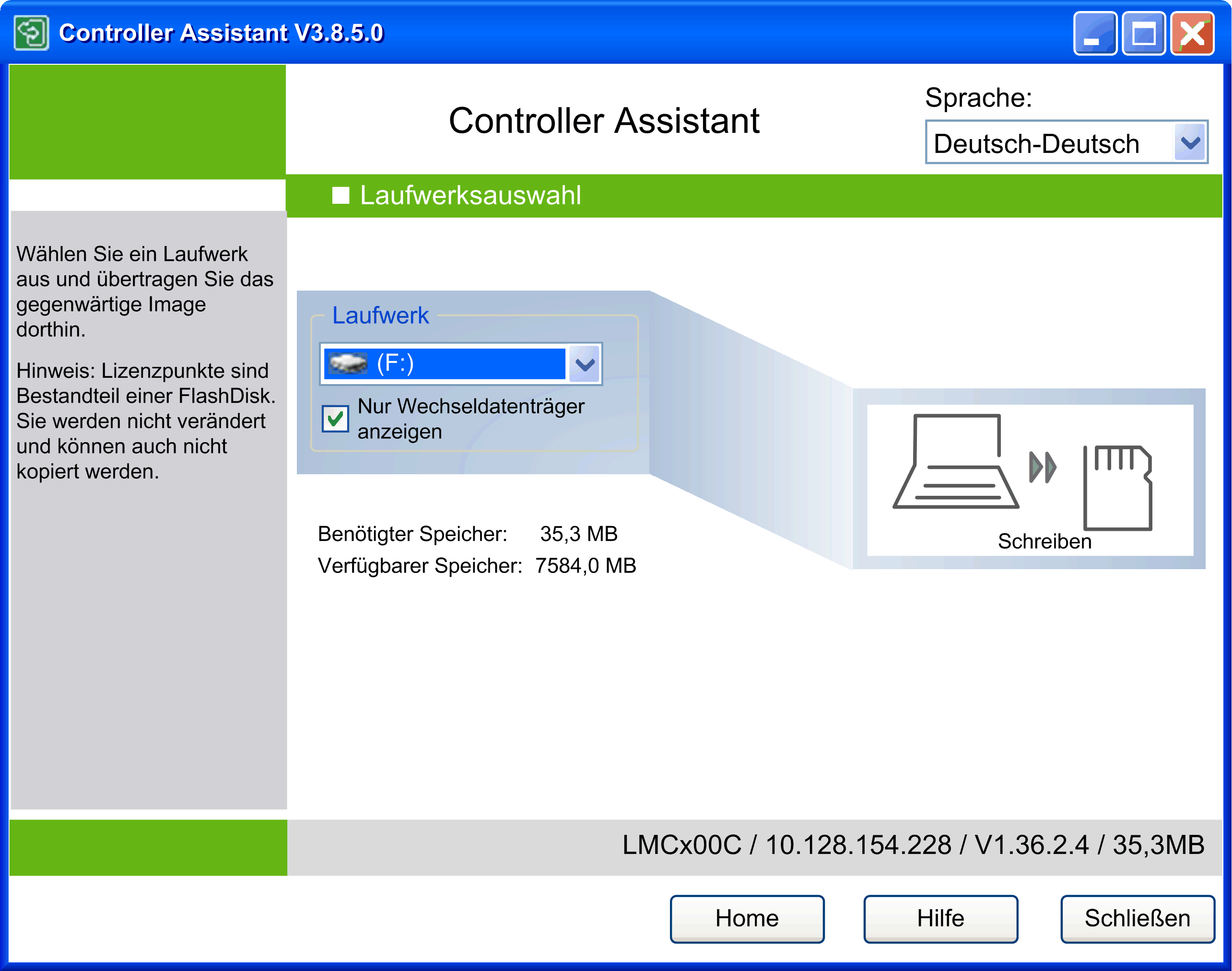

Dialogfeld nach dem Aufruf über die Schaltfläche
Wählen Sie in diesem Dialogfeld das Laufwerk aus, in das Sie das Wechselspeichermedium eingeführt haben.
Standardmäßig ist die Option ausgewählt. Das bedeutet, dass die Liste nur Laufwerke mit Wechseldatenträgern enthält. Wenn ebenfalls Festplattenlaufwerke in der Liste angezeigt werden sollen, deaktivieren Sie die Option .
Klicken Sie auf die Schaltfläche , um das Image auf das eingeführte Speichermedium zurückzuschreiben. Vor der Durchführung des Vorgangs wird eine Meldung mit dem Hinweis angezeigt, dass die Daten auf dem ausgewählten Laufwerk gelöscht werden. Bevor Sie den Vorgang durch Klicken auf starten, können Sie den Inhalt des Ziellaufwerks in einer Windows Explorer-Ansicht überprüfen. Klicken Sie dazu auf . Um den Vorgang abzubrechen, klicken Sie auf .
Für Steuerungen der Baureihe PacDrive (außer PacDrive M) werden Sie ggf. zur Verwaltung der Rechte der Gerätebenutzer aufgefordert.
Für PacDrive M-Steuerungen ist zu beachten, dass die vorhandenen Lizenzpunkte keine Komponenten eines Images, aber Bestandteil eines Flash-Laufwerks sind. Sie können nicht kopiert werden. Sie werden beim Schreiben eines Images auf ein Flash-Laufwerk oder in eine Steuerung nicht geändert.
