Verwendung einer Funktion oder eines Funktionsbausteins in der AWL-Sprache

Allgemeine Informationen

In diesem Abschnitt wird das Implementieren einer Funktion und eines Funktionsbausteins in der Sprache AWL beschrieben.

Die Funktionen IsFirstMastCycle und SetRTCDrift und der Funktionsbaustein TON werden als Implementierungsbeispiele verwendet.

Im Folgenden wird das Einfügen einer Funktion in der AWL-Sprache beschrieben:

Schritt	Aktion
1	Erstellen Sie eine neue POU in der AWL-Sprache. HINWEIS: Die Vorgehensweise zum Erstellen einer POU wird hier nicht erläutert. Weitere Informationen finden Sie unter Hinzufügen und Aufrufen von POUs.
2	Erstellen Sie die Variablen, die für die Funktion erforderlich sind.
3	Wenn die Funktion über mindestens einen Eingang verfügt, beginnen Sie mit dem Laden des ersten Eingangs mithilfe der KOP-Anweisung.
4	Fügen Sie unten eine neue Zeile ein und gehen Sie wie folgt vor: Geben Sie den Namen der Funktion in der Operator-Spalte (linkes Feld) ein. Oder verwenden Sie die Eingabehilfe, um die Funktion auszuwählen. (Wählen Sie im Kontextmenü Bausteinaufruf einfügen aus.)
5	Wenn die Funktion über mehr als einen Eingang verfügt und die Eingabehilfe verwendet wird, wird die erforderliche Anzahl von Zeilen automatisch mit `???` in den Feldern rechts erstellt. Ersetzen Sie `???` durch den geeigneten Wert oder die Variable, die der Reihenfolge der Eingänge entspricht.
6	Fügen Sie eine neue Zeile ein, um das Ergebnis der Funktion in der entsprechenden Variable zu speichern: Geben Sie ST-Anweisungen in der Bedienspalte (linkes Feld) und den Variablennamen auf der rechten Seite ein.

Die Funktionen IsFirstMastCycle (ohne Eingangsparameter) und SetRTCDrift (mit Eingangsparametern) werden im Folgenden grafisch dargestellt:

Funktion	Grafische Darstellung
ohne Eingangsparameter: `IsFirstMastCycle`
mit Eingangsparametern: `SetRTCDrift`

Funktion

Grafische Darstellung

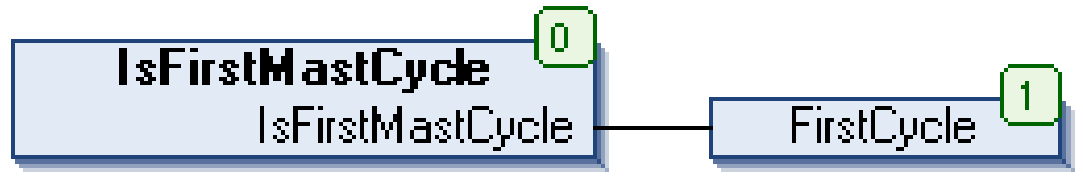

ohne Eingangsparameter:

IsFirstMastCycle

mit Eingangsparametern:

SetRTCDrift

In der AWL-Sprache wird der Funktionsname direkt in der Operator-Spalte verwendet:

Funktion	Darstellung im POU-Editor in AWL
Beispiel einer Funktion ohne Eingangsparameter in der AWL-Sprache: `IsFirstMastCycle`
Beispiel einer Funktion mit Eingangsparametern in der AWL-Sprache: `SetRTCDrift`

Funktion

Darstellung im POU-Editor in AWL

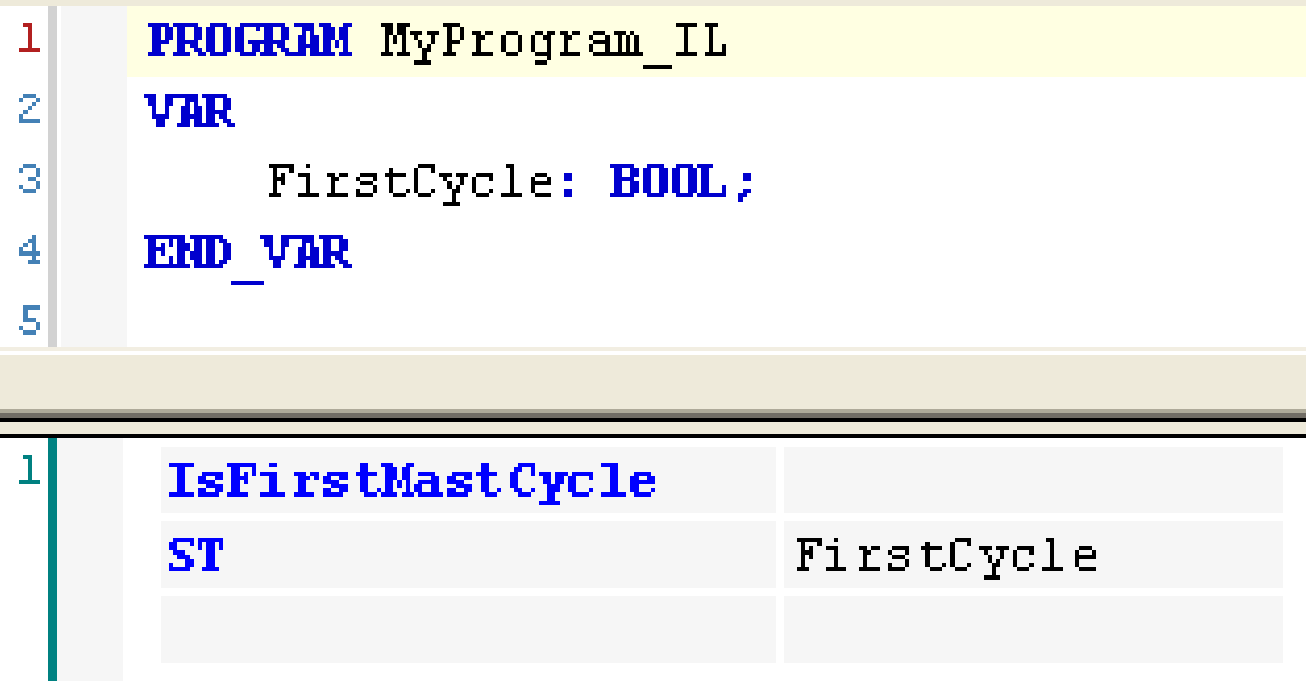

Beispiel einer Funktion ohne Eingangsparameter in der AWL-Sprache:

IsFirstMastCycle

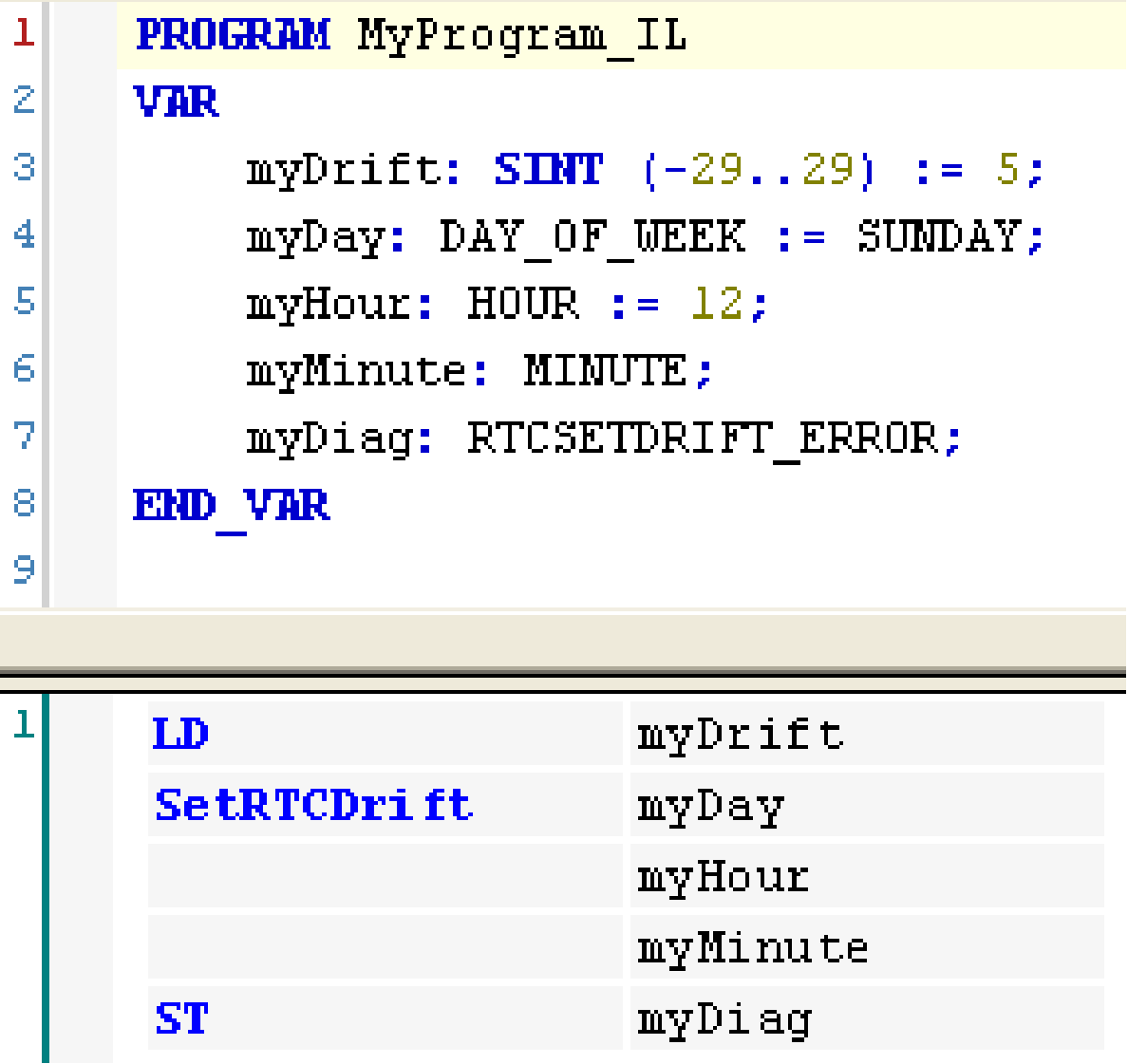

Beispiel einer Funktion mit Eingangsparametern in der AWL-Sprache:

SetRTCDrift

Im Folgenden wird das Einfügen eines Funktionsbausteins in der AWL-Sprache beschrieben:

Schritt	Aktion
1	Erstellen Sie eine neue POU in der AWL-Sprache. HINWEIS: Die Vorgehensweise zum Erstellen einer POU wird hier nicht erläutert. Weitere Informationen finden Sie unter Hinzufügen und Aufrufen von POUs.
2	Erstellen Sie die Variablen, die für den Funktionsbaustein erforderlich sind, einschließlich des Instanznamens.
3	Funktionsbausteine werden mithilfe einer `CAL`-Anweisung aufgerufen: Verwenden Sie die Eingabehilfe, um den FB auszuwählen. (Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü Bausteinaufruf einfügen aus.) Die `CAL`-Anweisung und der entsprechende E/A werden erstellt. Jeder Parameter (E/A) ist eine Anweisung: Werte für Eingänge werden mit "`:=`" festgelegt. Werte für Ausgänge werden mit "`=>`" festgelegt.
4	Ersetzen Sie im rechten `CAL`-Feld `???` durch den Instanznamen.
5	Ersetzen Sie weitere `???` durch eine geeignete Variable oder einen direkten Wert.

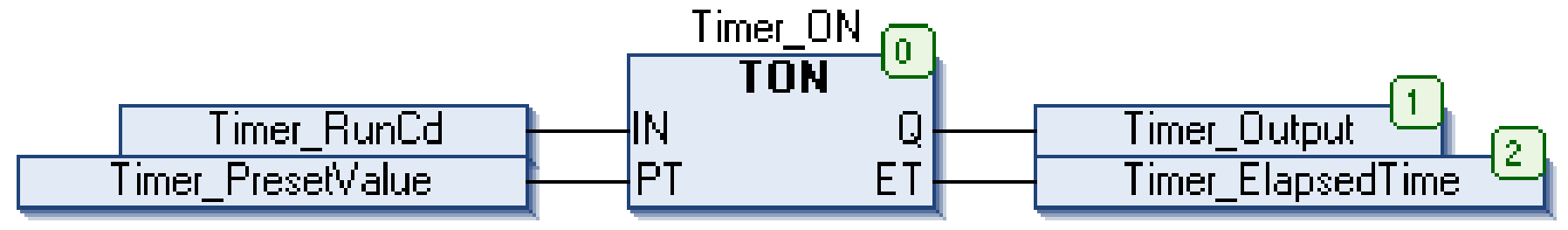

Der grafisch dargestellte Funktionsbaustein TON dient in diesem Beispiel zur Veranschaulichung:

Funktionsbaustein	Grafische Darstellung
`TON`

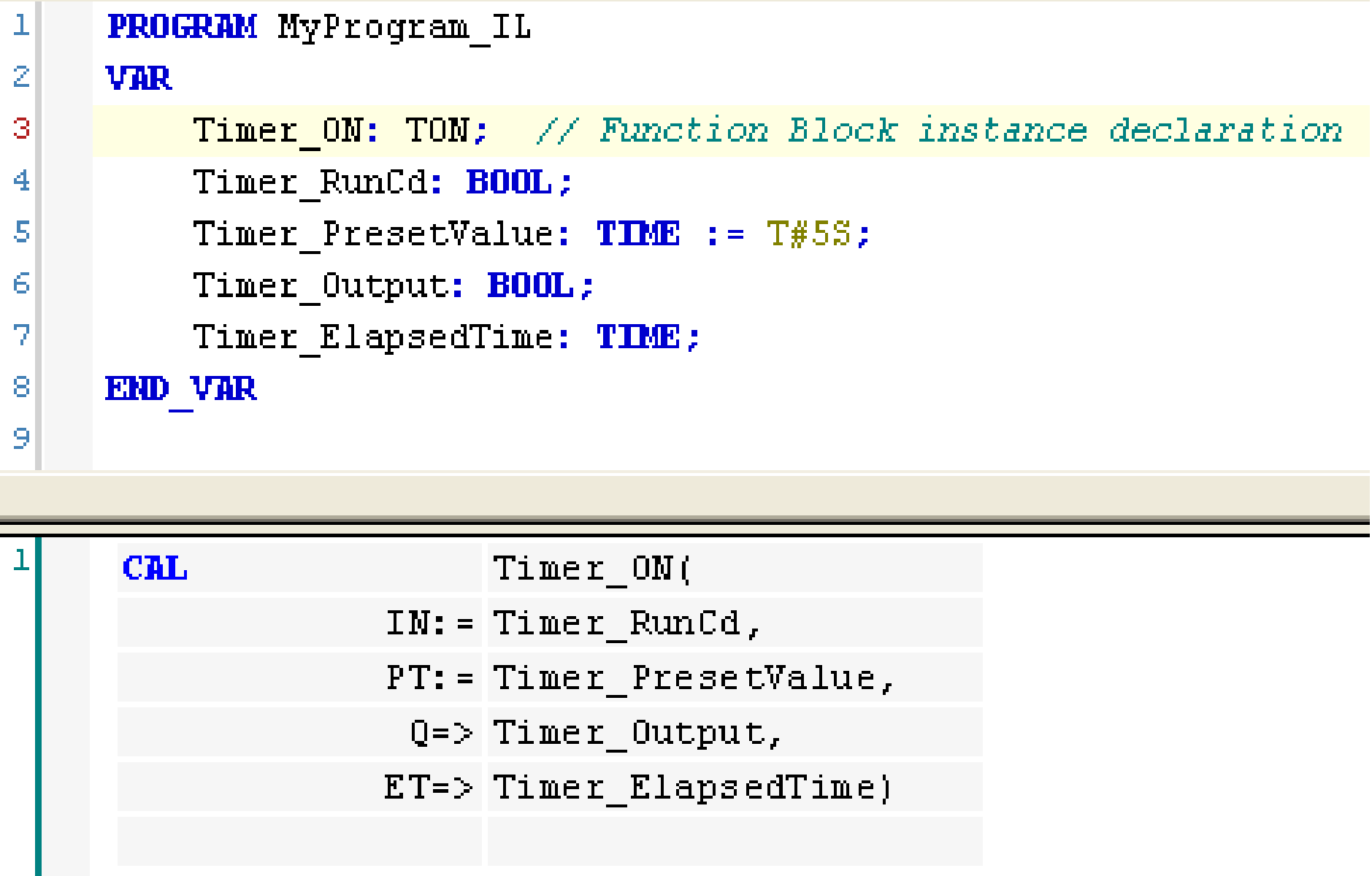

In der AWL-Sprache wird der Name des Funktionsbausteins direkt in der Operator-Spalte verwendet:

Funktionsbaustein	Darstellung im POU-Editor in AWL
`TON`
