Austausch von Geräten über Benutzerparameter

Überblick

Für EtherNet/IP-Geräte, die den FDR-Dienst nicht unterstützen, können Sie Benutzerparameter konfigurieren, die an das Gerät gesendet werden, um den Geräteaustausch zu ermöglichen. Dies erfolgt kurz vor dem Starten der Scannerverbindung nach:

Anwendungs-Download
Warm-Reset/Kaltstart
Manuellem Starten einer Verbindung

Bei einigen EtherNet/IP-Geräten sind Benutzerparameter vordefiniert.

Auf der Registerkarte Benutzerparameter können Sie außerdem weitere Parameter hinzufügen und verwalten.

Informationen zur Wartung finden Sie unter Anwenden der richtigen Gerätekonfiguration.

Benutzerparameter

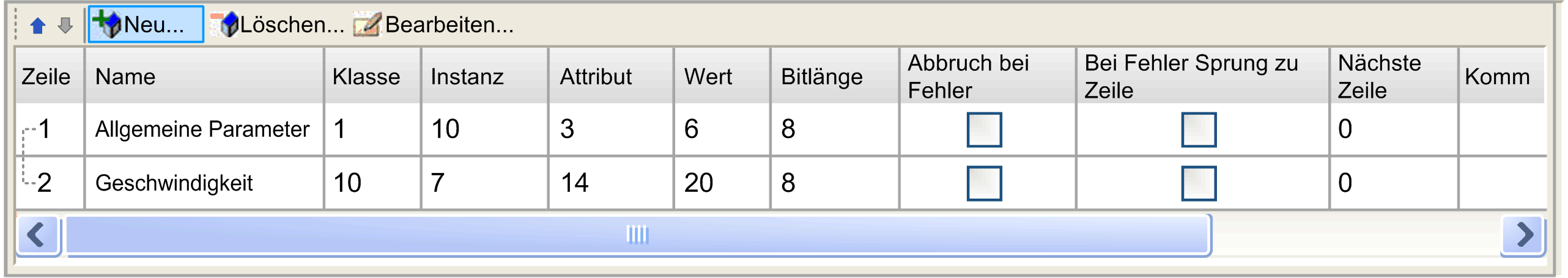

Doppelklicken Sie in der Gerätebaumstruktur auf ein EtherNet/IP-Gerät und wählen Sie die Registerkarte Benutzerparameter aus:

Spalte	Beschreibung
Zeile	Zeilennummer Gibt die Reihenfolge der in das Gerät geladenen Parameter an.
Name	Name des Parameters
Klasse	Klassen-ID⁽¹⁾ der zum Objekt gehörenden Klasse
Instanz	Instanz-ID⁽¹⁾ der zum Objekt gehörenden Instanz
Attribut	Attribut-ID⁽¹⁾ des zum Objekt gehörenden Attributs
Wert	Wert des Parameters Doppelklicken Sie auf den Wert, um ihn zu ändern. Gegebenenfalls wird eine Liste mit möglichen Werten geöffnet.
Bitlänge	Anzahl Bits des Parameters Wird je nach dem ausgewählten Datentyp des Parameters automatisch geändert.
Abbruch bei Fehler	Wenn diese Option ausgewählt wird, wird die Übertragung der Parameter bei Erkennung eines Fehlers abgebrochen.
Bei Fehler Sprung zu Zeile	Wenn diese Option ausgewählt wird, setzt das Programm bei Erkennung eines Fehlers die Verarbeitung mit der in der Spalte Nächste Zeile angegebenen Zeile fort. Auf diese Weise kann eine Blockierung bei der Initialisierung vermieden oder ein Rücksprung definiert werden. HINWEIS: Ein Rücksprung kann zu einer niemals endenden Schleife führen, wenn ein bestimmter Parameter nie geschrieben werden kann.
Nächste Zeile	Doppelklicken Sie, um die Zeile einzugeben, zu der gesprungen werden soll (wenn das Kontrollkästchen Bei Fehler Sprung zu Zeile aktiviert ist).
Kommentar	Doppelklicken Sie, um einen Kommentar einzugeben.
(1) Die Klassen-ID, Instanz-ID und Attribut-ID finden Sie in der Gerätedokumentation. Siehe Finden von Informationen zu benutzerdefinierten Parametern.

Symbol	Beschreibung
Nach oben	Den ausgewählten Parameter in der Parameterliste nach oben verschieben
Nach unten	Den ausgewählten Parameter in der Parameterliste nach unten verschieben
Neu	Neuen Parameter erstellen
Löschen	Ausgewählten Parameter löschen
Bearbeiten	Ausgewählten Parameter bearbeiten

Erstellen oder Konfigurieren von Benutzerparametern

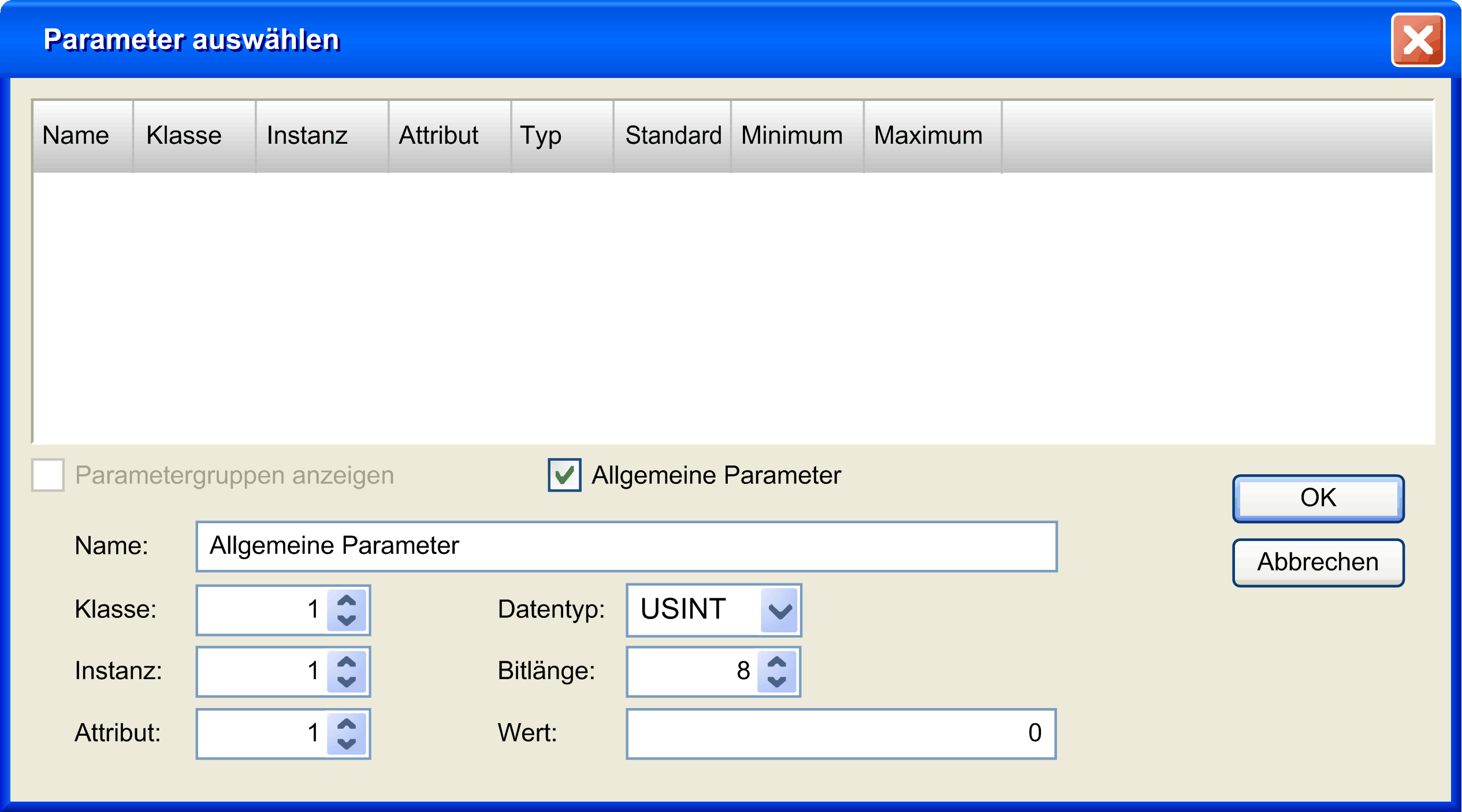

Klicken Sie auf Neu oder wählen Sie einen Parameter aus und klicken Sie auf Bearbeiten:

Felder	Beschreibung
Name	Name des Parameters
Klasse	Klassen-ID⁽¹⁾ der zum Objekttyp gehörenden Klasse
Instanz	Instanz-ID⁽¹⁾ der zur Implementation einer Klasse gehörenden Instanz
Attribut	Attribut-ID⁽¹⁾ des zur Eigenschaft einer Instanz gehörenden Attributs
Datentyp	Liste mit den möglichen Datentypen
Bitlänge	Anzahl Bits des Parameters Wird je nach dem ausgewählten Datentyp automatisch geändert.
Wert	Wert des Parameters
(1) Die Klassen-ID, Instanz-ID und Attribut-ID finden Sie in der Gerätedokumentation. Siehe Finden von Informationen zu benutzerdefinierten Parametern.

Finden von Informationen zu benutzerdefinierten Parametern

Konfigurierbare Informationen zu benutzerdefinierten Parametern werden in der Gerätedokumenation zur Verfügung gestellt. Sie sind in der Regel Teil der Beschreibung von Anwendungsobjekten, der expliziten Nachrichtenübertragung oder von Objekten, die der EtherNet/IP-Kategorie 3 angehören.

Der Schreibzugriff für benutzerdefinierte Parameter wird normalerweise für die Klasse oder Instanz definiert, der der Parameter angehört. Der Schreibvorgang wird im Allgemeinen mithilfe eines Dienstes namens Set_Attribute_Single oder Write one attribute ausgeführt. Andernfalls kann auch eine Dienstkennung 0x10 (hexadezimal) oder 16 (dezimal) unterstützt werden.

Ein benutzerdefinierter Parameter hat immer die folgenden numerischen Eigenschaften:

Klasse oder Klassen-ID, normalerweise als Hexadezimalwert ausgedrückt.
Instanz oder Instanz-ID, normalerweise als Hexadezimalwert ausgedrückt.
Attribut oder Attribut-ID, normalerweise als Hexadezimalwert ausgedrückt.

Ein benutzerdefinierter Parameter kann auch eine Kennung haben, die als dezimale Dreiergruppe (xx/yy/zz) oder als hexadezimale Dreiergruppe (16#xx/yy/zz) ausgedrückt wird.
