EIP_GETDIAGSTATUS: Abrufen des Diagnosestatus
Beschreibung des Funktionsbausteins
Mit dieser Funktion können Sie den Diagnosestatus einer Verbindung des EIP-Scanners abrufen.

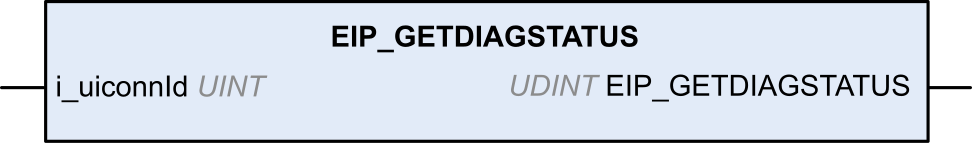

Grafische Darstellung
Darstellung in AWL (IL) und ST
Sie finden eine allgemeine Darstellung in AWL (IL) oder ST im Kapitel Darstellung von Funktionen und Funktionsbausteinen.
Beschreibung der E/A-Variablen
In der folgenden Tabelle wird die Eingangsvariable beschrieben:
|
Eingang |
Typ |
Kommentar |
|---|---|---|
|
i_uiconnID |
UINT |
Verbindungs-ID. |
In der folgenden Tabelle wird die Ausgangsvariable beschrieben:
|
Ausgang |
Typ |
Kommentar |
|---|---|---|
|
EIP_GETDIAGSTATUS |
UDINT |
Gibt 0 zurück, wenn kein Protokollfehler vorliegt (Gerät nicht erreichbar oder erfolgreich). Andere: Siehe „Forward Open“-Fehlercodes. Weitere Informationen finden Sie auf der ODVA website. |
