Technische Informationen zum ASi Gateway

Funktionen & Fakten

  • ASi (kurz für Actuator-Sensor-Interface) ist eine standardisierte Feldbus-Kommunikation gemäß EN 50295 und IEC 62026-2. Sie wird hauptsächlich auf Feldgeräteebene für die Verbindung von Sensoren/Befehlsgeräten und Aktoren verwendet.

  • Jeder Sensor bzw. jedes Befehlsgerät und jeder Aktor wird als ASi-Gerät betrachtet, das seine Adresse vom ASi Gateway bezieht. Wie viele (sicherheitsbezogene und Standard-) Geräte maximal angeschlossen werden können, entnehmen Sie der B+W Dokumentation.

    Sicherheitsbezogene und Standard-Geräte können gleichzeitig am ASi-Feldbus verwendet werden.

  • Kommunikation auf ASi-Feldbusebene: Das ASi Gateway sendet Requests an adressierte Geräte, die mit den angeforderten Daten antworten.

  • Weder das ASi-Controller-Programm noch die ASi-Kommunikation wird mit dem überlagerten Sercos-Feldbus synchronisiert.

  • Über Safe Link ist die Querkommunikation zwischen mehreren ASi Gateway-Geräten möglich. (Safe Link von Bihl+Wiedemann ermöglicht sicherheitsbezogene Kommunikation über Ethernet.)

    Somit können Unternetzwerke (die beispielsweise verschiedene Sicherheitsarchitekturen abdecken) verbunden und durch ein und denselben Sicheren Logik-Controller ausgewertet/überwacht werden. Das sicherheitsbezogene PacDrive 3-System unterstützt maximal 5 ASi Gateways.

    Lesen Sie hierzu das Thema "Anwendungsfall: Mehrere ASi Gateways mit Querkommunikation".

  • Die Kommunikation zwischen einem in das PacDrive 3-System integrierten ASi Gateway und dem SLC und LMC von Schneider Electric (ASi/Sercos-Datenaustausch) ist je nach Gateway-Typ über ein 64- bzw. 96-Bit-Geräteobjekt möglich. Die sicherheitsbezogene SLC-Applikation betrachtet ein integriertes ASi Gateway als 64/96-Bit-I/O-Modul. Weitere Informationen hierzu finden Sie im einleitenden Thema zu dieser Dokumentation, Abschnitt "ASi/Sercos-Datenaustausch (I/O-Mapping von ASi-Daten)".

Weitere Informationen:

Eine detaillierte Beschreibung des ASi Gateway sowie seiner Schnittstellen und Konnektivität, finden Sie in den Datenblättern und Benutzerhandbüchern des ASi Gateway-Herstellers Bihl+Wiedemann.

Systembeschränkungen für das ASi Gateway in PacDrive 3-Systemen: Nach der Integration in das PacDrive 3-Safety System von Schneider Electric ist der Funktionsbereich des ASi Gateway verfügbar.

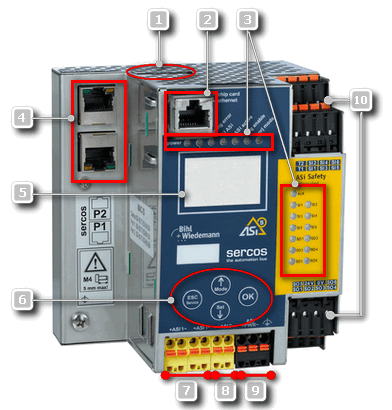

Hardware: Schnittstellen/Konnektivität des ASi/Sercos III Safety Gateway

(1)

Chipkarte zum Speichern der ASi Gateway-Konfiguration (Steuerfunktionalität, konfiguriert in ASIMON360)

(2)

Diagnoseschnittstelle zum Anschluss des Computers, auf dem ASIMON360 läuft oder zur Herstellung einer Safe Link-Verbindung zu einem weiteren ASi Gateway (Querkommunikation)

(3)

LEDs zur Statusanzeige

(4)

Feldbus-Schnittstelle zum Anschluss des Sercos-Feldbusses

(5)

LC-Anzeige für die Statusanzeige

(6)

Schaltflächen zum manuellen Betrieb

(7)

+ASI1-: ASi-Kreis 1 zum Anschluss sicherheitsbezogener oder nicht-sicherheitsbezogener Standard-Geräte. Wie viele (sicherheitsbezogene und Standard-) Geräte maximal angeschlossen werden können, entnehmen Sie der B+W Dokumentation.

(8)

+ASI2-: ASi-Kreis 2 zum Anschluss sicherheitsbezogener oder nicht-sicherheitsbezogener Standard-Geräte. Wie viele (sicherheitsbezogene und Standard-) Geräte maximal angeschlossen werden können, entnehmen Sie der B+W Dokumentation.

(9)

ASI+PWR-: Versorgungsspannung für die ASi-Kreise

(10)

Anschlussklemmen für lokale I/Os

HINWEIS:

Die elektrische Installation und die Inbetriebnahme der ASi Gateway-Geräte sind nicht Teil dieser Integrationsanleitung. Informationen hierzu finden Sie in der entsprechenden Dokumentation von Bihl+Wiedemann.
