Mechanische und elektrische Daten – ILM Daisy Chain Connector Box

ILM Daisy Chain Connector Box – Technische Kenndaten

Bezeichnung	Parameter	Wert
DC-Versorgung (CN1, CN2/CN3)	Zwischenkreisspannung	DC 250 V bis 700 V
DC-Versorgung (CN1, CN2/CN3)	Bemessungsstrom	20 A
Elektronikversorgung (CN1, CN2/CN3)	Steuerspannung/-strom	DC 24 V (-20 % bis +25 %)/maximal 20 A
Inverter Enable (CN1, CN2/CN3)	IE-Spannung	AC 40 V rms
	IE-Strom	AC 2 A rms
	IE-Signalfrequenz	100 kHz
Ethernet Sercos (CN4/CN5)	Datenrate	100 Mbit/s
Kühlung	–	Natürliche Konvektion
Schutzgrad	–	IP65
Verschmutzungsgrad	–	2(IEC/EN 61800-5-1)
Schutzart	Klasse	1 (IEC/EN 61800-5-1)
Überspannungskategorie	Klasse	III (IEC/EN 61800-5-1:2016), T2 (DIN VDE 0110)
Funkstörgrad	Klasse	C3 (IEC/EN 61800-3)
Material	–	Polybutylenterephthalat (PBT) mit 30 % Glasfaser [Pocan B 4235]
Verbinden/Trennen	Zyklen	Maximal 20

HINWEIS
	VERSCHLEISS VON STECKVERBINDERN Die Hybridkabel dürfen nicht öfter als 20 Mal verbunden/getrennt werden. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Vorgehensweise	Parameter	Wert	Standard
Operation	Klasse 3K4		IEC/EN 60721-3-3
	Umgebungstemperatur	-20 °C bis +60 °C/-4 °F bis +140 °F
	Relative Luftfeuchtigkeit	5 % bis 95 %
	Kondensation	No
	Vereisung	No
	Anderes Wasser	No
	Klasse 3M7
	Vibration	30 m/s²
	Stoßfestigkeit	250 m/s²
Transport	Klasse 2K2		IEC/EN 60721-3-2
	Umgebungstemperatur	-25 °C bis +70 °C/ -13 °F bis +158 °F
	Relative Luftfeuchtigkeit	Maximum 75 %
	Kondensation	No
	Vereisung	No
	Anderes Wasser	No
	Klasse 2M2
	Vibration	15 m/s²
	Stoßfestigkeit	300 m/s²
Langzeitlagerung in Transportverpackung	Klasse 1K2		IEC/EN 60721-3-1
	Umgebungstemperatur	-25 °C bis +55 °C/-13 °F bis +131 °F
	Relative Luftfeuchtigkeit	5 %... 85%
	Kondensation	No
	Vereisung	No
	Anderes Wasser	No

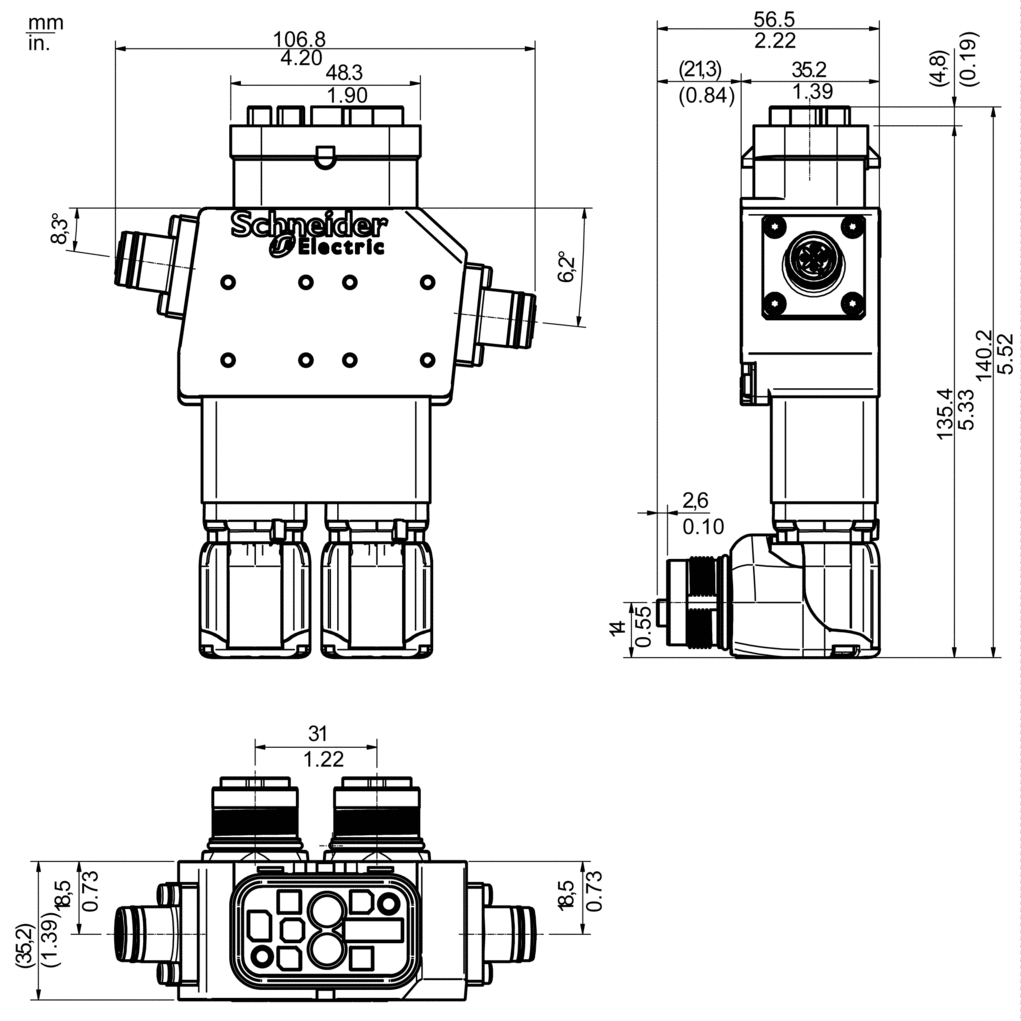

Abmessungen - Daisy Chain Connector Box Typ A:

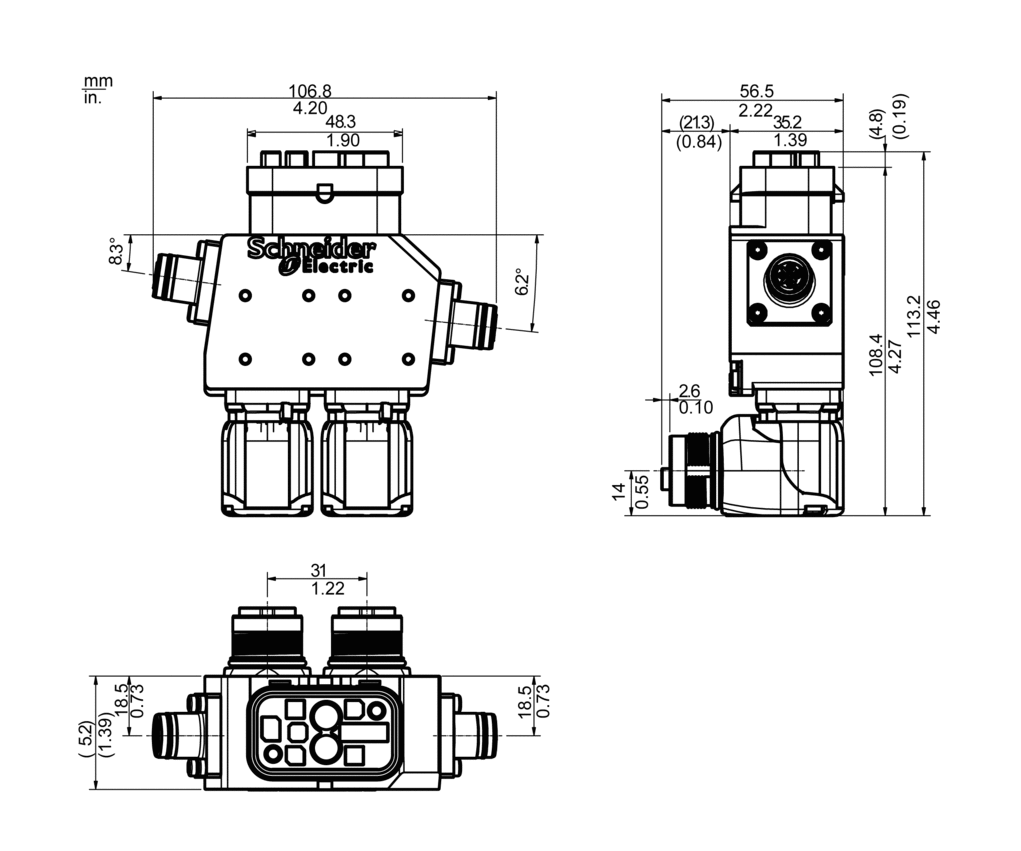

Abmessungen - Daisy Chain Connector Box Typ B:

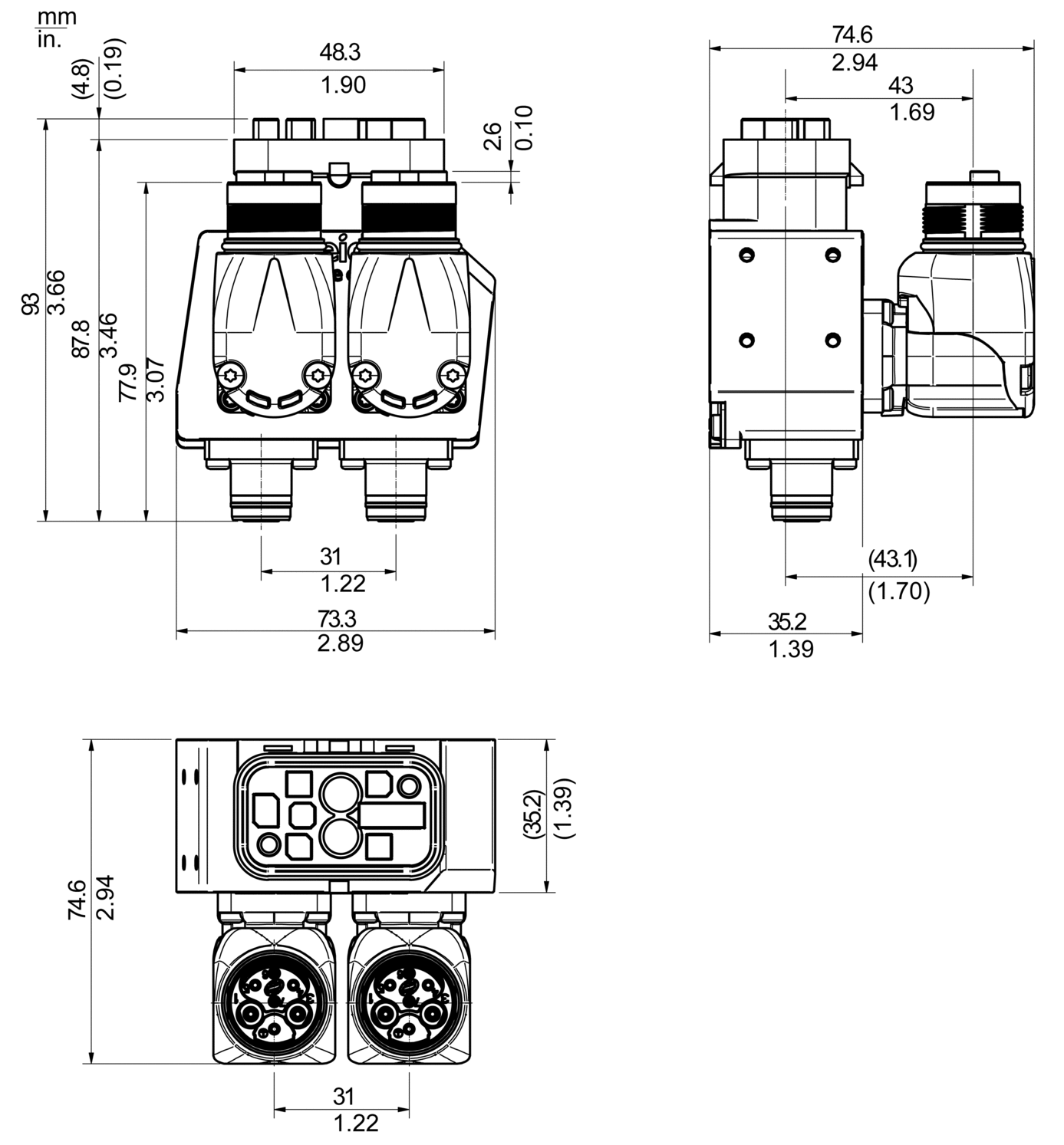

Abmessungen - Daisy Chain Connector Box Typ C:
