Drehmoment-/Drehzahl-Kennlinien
Überblick
Die Drehmoment-Drehzahl-Kennlinie stellt folgende Merkmale dar:
-
Das zulässige Dauerdrehmoment (Betriebsart S 1)
-
Das Spitzenmoment bei Netzspannung = 3 x 230 VAC
-
Das Spitzenmoment bei Netzspannung = 3 x 400 VAC
-
Das Spitzenmoment bei Netzspannung = 3 x 480 VAC (nur ILM140••)

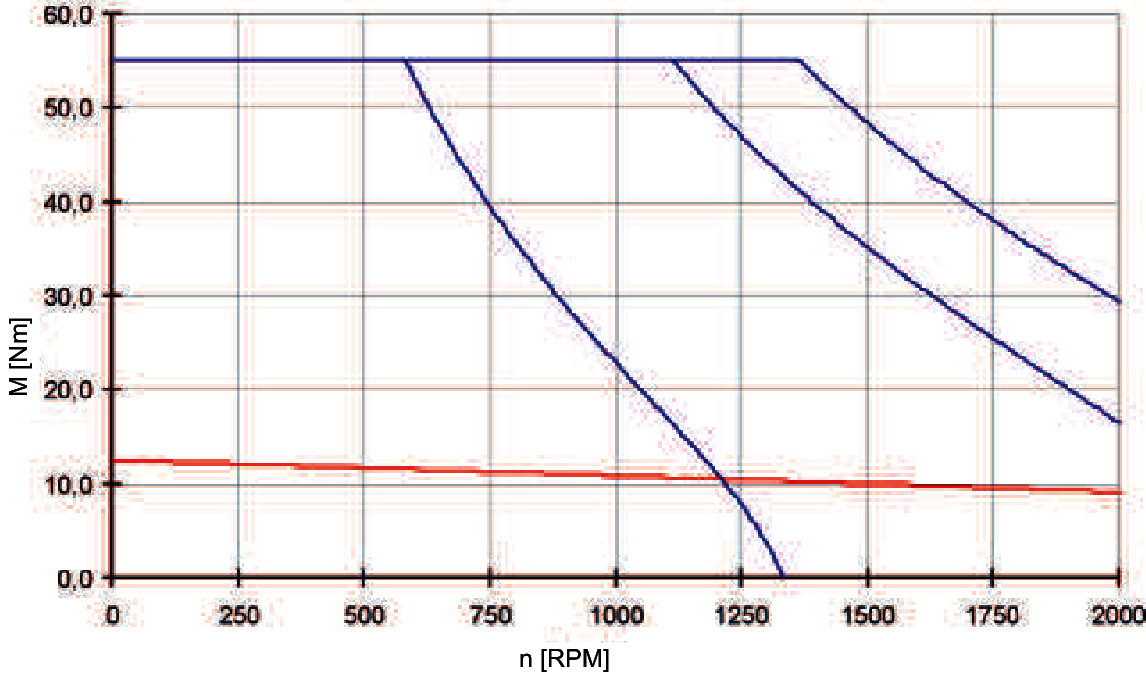

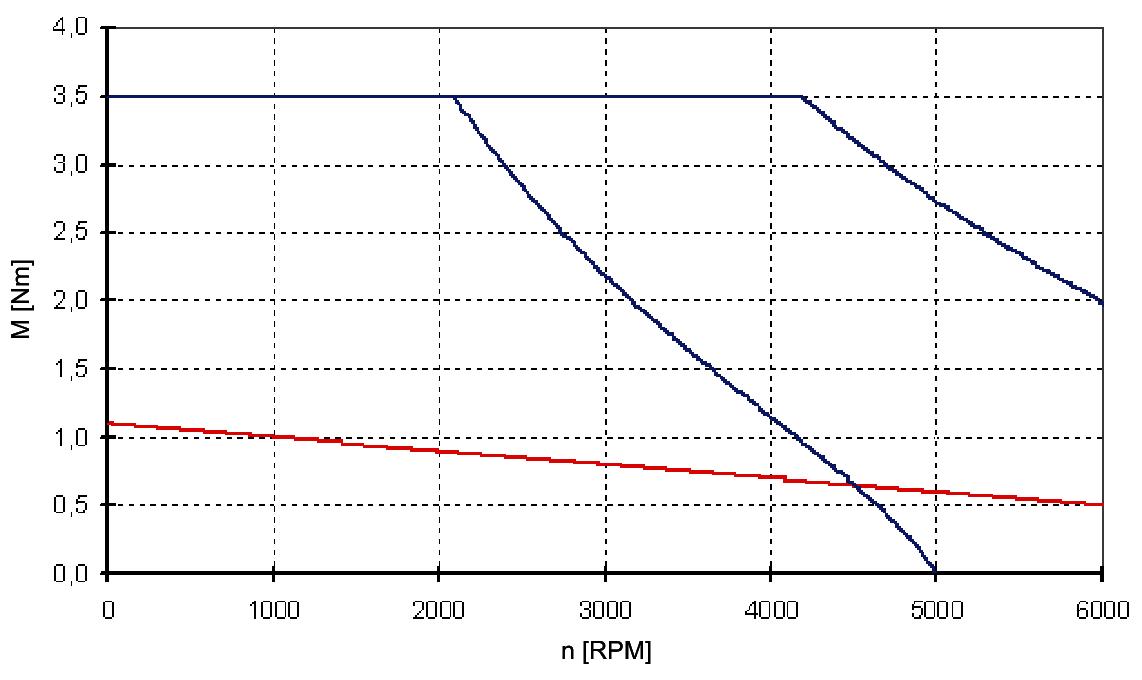

Beispiel für eine Drehmoment-Drehzahl-Kennlinie (nur ILM140••):
Die Kennlinie bezieht sich auf eine Umgebungstemperatur von 40 °C/104 °F und eine maximale Wicklungstemperatur von 120 °C/248 °F.
Drehmoment-Drehzahl-Kennlinie ILM0701P:
Drehmoment-Drehzahl-Kennlinie ILM0702P:
Drehmoment-Drehzahl-Kennlinie ILM0703P:
Drehmoment-Drehzahl-Kennlinie ILM1001P:
Drehmoment-Drehzahl-Kennlinie ILM1002P:
Drehmoment-Drehzahl-Kennlinie ILM1003P:
Drehmoment-Drehzahl-Kennlinie ILM1401M:
Drehmoment-Drehzahl-Kennlinie ILM1401P:
Drehmoment-Drehzahl-Kennlinie ILM1402P:
