Durchführen eines Muting mit den optionalen Modulen DIS1
Überblick
Implementierung von Not-Halt-Einrichtungen, bei denen die fest verdrahtete Steuerung der Spannungsversorgung mit der Inverter Enable -Funktion kombiniert wird:
|
Lexium 62 ILM |
Wartung |
Not-Halt |
Parameter InverterEnableConfig |
|---|---|---|---|
|
Lexium 62 ILM ohne DIS1 |
Drehmomentfreier Motor |
Drehmomentfreier Motor |
Standard/1 |
|
Lexium 62 ILM mit DIS1 |
– |
Drehmomentfreier Motor |
Aus/0 |
So montieren Sie die optionalen Module DIS1
Sie können die Optionsmodule DIS1 und das Lexium 62 ILM Safety Module nicht zusammen verwenden.
|
Schritt |
Aktion |
|---|---|
|
1 |
Trennen Sie während der Montage des Optionales Modul DIS1 die Stromzufuhr zum Lexium 62 Power Supply. |
|
2 |
Entfernen Sie die transparente Abdeckplatte am Motor. |
|
3 |

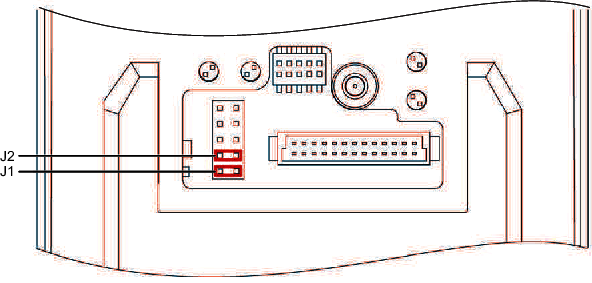

Entfernen Sie die Steckbrücken J1 und J2:
|
|
4 |

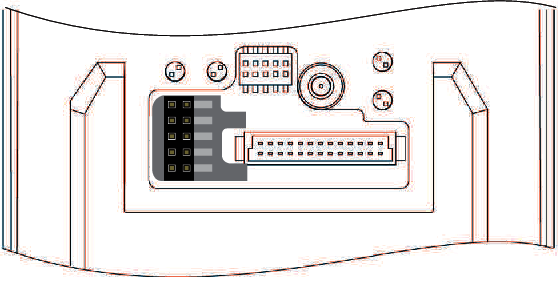

Schließen Sie das Optionales Modul DIS1 an, indem Sie es in den Kontaktstift einführen, wie in der folgenden Grafik gezeigt:
|
|
5 |
Ersetzen Sie die transparente Abdeckplatte am Motor und sichern Sie sie. |
So demontieren Sie das optionale Modul DIS1
|
Schritt |
Aktion |
|---|---|
|
1 |
Trennen Sie während der Montage des Optionales Modul DIS1 die Stromzufuhr zum Lexium 62 Power Supply. |
|
2 |
Entfernen Sie die transparente Abdeckplatte am Motor. |
|
3 |
Entnehmen Sie den Optionales Modul DIS1. |
|
4 |
Bringen Sie die Steckbrücken J1 und J2 wieder an.
|
|
5 |
Ersetzen Sie die transparente Abdeckplatte am Motor und sichern Sie sie. |
