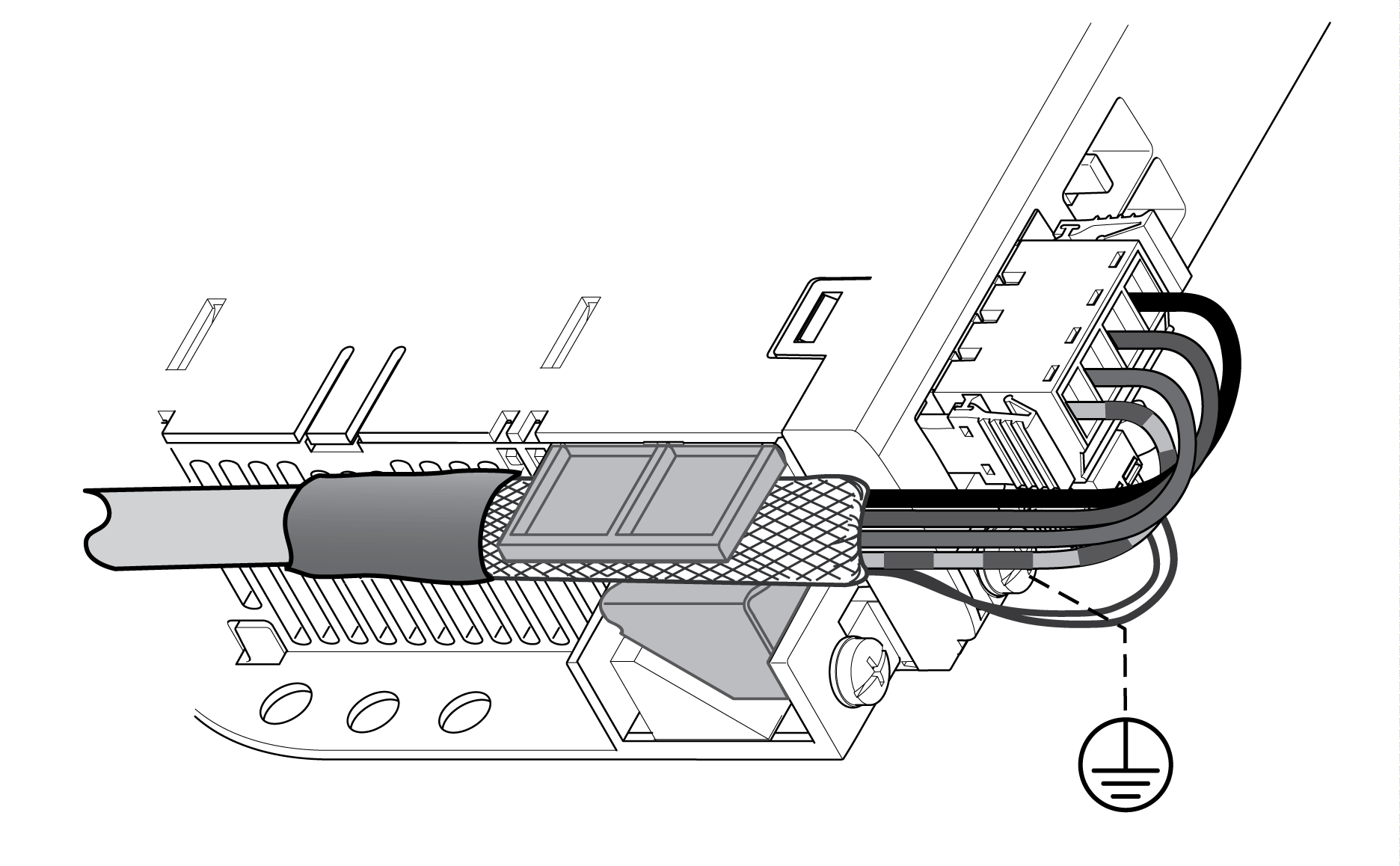

Anschluss des Motorkabels und externen Schirms

Vorgehensweise

Schritt

Aktion

1

Verbinden Sie die Motorphasen und den Schutzerdleiter mit CN10. Vergewissern Sie sich, dass die Anschlüsse U, V, W und PE (Schutzerde/Masse) an Motor und Gerät übereinstimmen.

Beachten Sie das für die Klemmenschrauben angegebene Anzugsmoment.

2

Verbinden Sie die Leiter für die Haltebremse und die Temperatur mit CN11.

3

Stellen Sie sicher, dass die Steckerverriegelungen ordnungsgemäß am Gehäuse einrasten.

4

Verbinden Sie den Kabelschirm mit der Schirmklemme (großflächiger Kontakt).
