Beschreibung
Dieses Produkt hat einen Ableitstrom größer als 3,5 mA. Durch eine Unterbrechung der Erdverbindung kann bei einer Berührung des Gehäuses ein gefährlicher Berührungsstrom fließen.
|
GEFAHR
|
|
UNZUREICHENDE ERDUNG
-
Verwenden Sie einen Schutzerdungsleiter mit einem Querschnitt von mindestens 10 mm2 (AWG 6) oder zwei Schutzerdungsleiter mit dem Querschnitt der Versorgungsleiter der Leistungsklemmen.
-
Stellen Sie die Einhaltung aller geltenden Vorschriften hinsichtlich Erdung des Antriebssystems sicher.
-
Erden Sie das Antriebssystem, bevor Sie Spannung anlegen.
-
Benutzen Sie keine Kabelführungsrohre als Schutzleiter, sondern einen Schutzleiter innerhalb des Rohrs.
-
Verwenden Sie Kabelschirme nicht als Schutzleiter.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
|

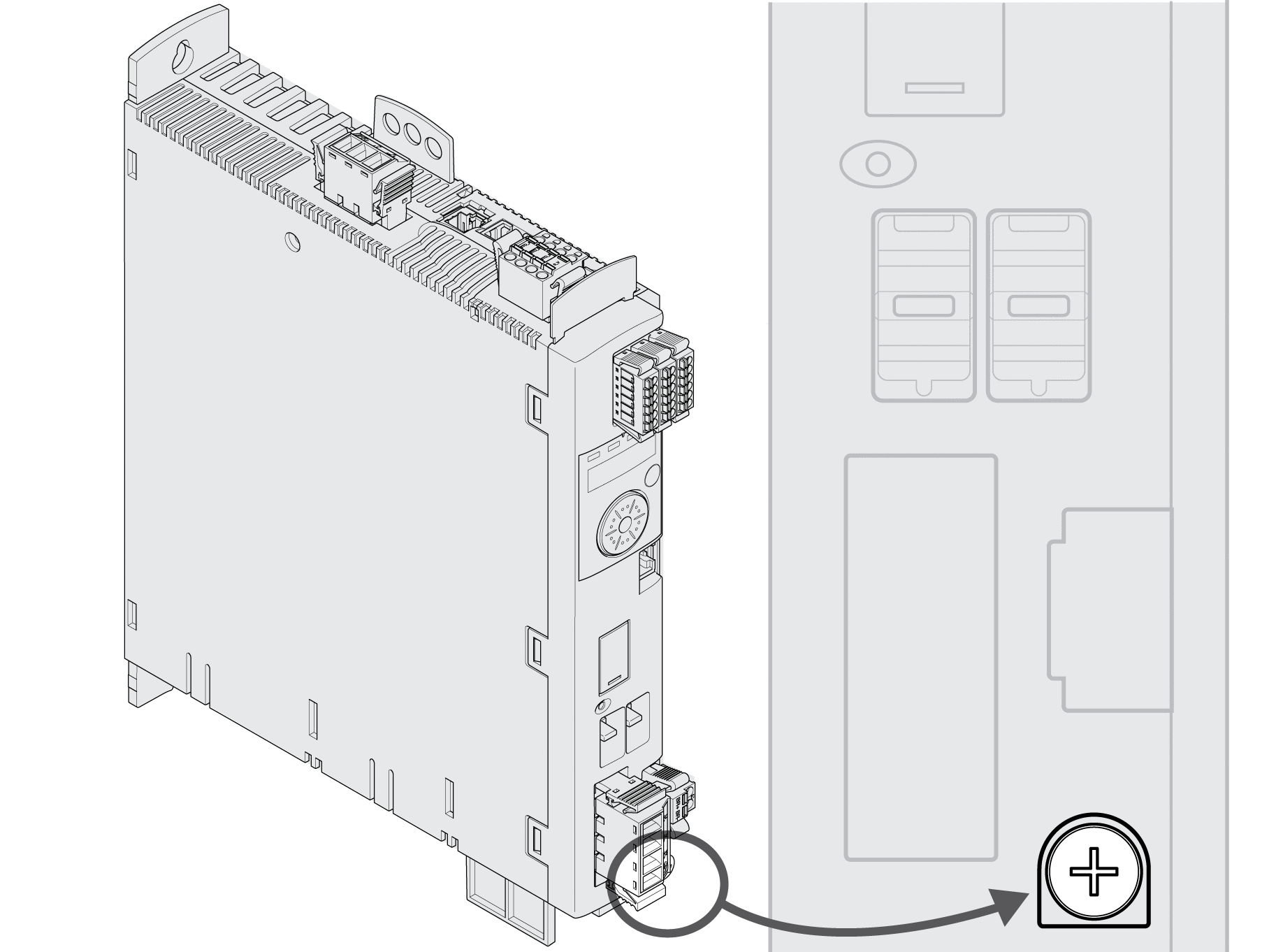

Die zentrale Erdungsschraube des Produkts ist unten auf der Frontseite.
Verbinden Sie den Erdungsanschluss des Gerätes mit dem zentralen Erdungspunkt der Anlage.
|
Merkmal
|
Einheit
|
Wert
|
|
Anzugsmoment der Erdungsschraube
|
Nm
(lb.in)
|
3,5
(31)
|
