Anschluss Endstufenversorgung (CN1)

Allgemeines

Dieses Produkt hat einen Ableitstrom größer als 3,5 mA. Durch eine Unterbrechung der Erdverbindung kann bei einer Berührung des Gehäuses ein gefährlicher Berührungsstrom fließen.

GEFAHR
	UNZUREICHENDE ERDUNG Verwenden Sie einen Schutzerdungsleiter mit einem Querschnitt von mindestens 10 mm² (AWG 6) oder zwei Schutzerdungsleiter mit dem Querschnitt der Versorgungsleiter der Leistungsklemmen. Stellen Sie die Einhaltung aller geltenden Vorschriften hinsichtlich Erdung des Antriebssystems sicher. Erden Sie das Antriebssystem, bevor Sie Spannung anlegen. Benutzen Sie keine Kabelführungsrohre als Schutzleiter, sondern einen Schutzleiter innerhalb des Rohrs. Verwenden Sie Kabelschirme nicht als Schutzleiter. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

UNZUREICHENDE ERDUNG

Verwenden Sie einen Schutzerdungsleiter mit einem Querschnitt von mindestens 10 mm² (AWG 6) oder zwei Schutzerdungsleiter mit dem Querschnitt der Versorgungsleiter der Leistungsklemmen.
Stellen Sie die Einhaltung aller geltenden Vorschriften hinsichtlich Erdung des Antriebssystems sicher.
Erden Sie das Antriebssystem, bevor Sie Spannung anlegen.
Benutzen Sie keine Kabelführungsrohre als Schutzleiter, sondern einen Schutzleiter innerhalb des Rohrs.
Verwenden Sie Kabelschirme nicht als Schutzleiter.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG
	UNZUREICHENDER SCHUTZ GEGEN ÜBERSTROM Verwenden Sie die im Abschnitt "Technische Daten" vorgeschriebenen externen Sicherungen. Schließen Sie das Gerät nicht an ein Netz an, dessen Bemessungskurzschlussstrom (SCCR) den im Abschnitt "Technische Daten" zugelassenen Wert überschreitet. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG
	FALSCHE NETZSPANNUNG Stellen Sie sicher, dass das Produkt für die Netzspannung zugelassen ist, bevor Sie das Produkt einschalten und konfigurieren. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Die Produkte sind für den Industriebereich spezifiziert und dürfen nur mit festem Anschluss betrieben werden.

Bevor Sie den Antrieb anschließen, überprüfen Sie die zugelassenen Netzformen, siehe Daten Endstufe – allgemein.

Kabelspezifikation

Schirmung:	-
Twisted Pair:	-
PELV:	-
Kabelaufbau:	Die Leiter müssen einen ausreichenden Querschnitt besitzen, damit die Sicherung am Netzanschluss das Gerät im Bedarfsfall schützen kann.
Maximale Kabellänge:	-

Eigenschaften der Anschlussklemmen CN1

Merkmal	Einheit	Wert
Anschlussquerschnitt	mm² (AWG)	0,75 bis 5,3 (18 bis 10)	0,75 bis 10 (18 bis 8)
Anzugsmoment der Klemmenschrauben	Nm (lb.in)	0,68 (6,0)	1,81 (16,0)
Abisolierlänge	mm (in)	6 ... 7 (0,24 bis 0,28)	8 ... 9 (0,31 bis 0,35)

Merkmal

Einheit

Wert

LXM32•U45, LXM32•U60, LXM32•U90, LXM32•D12, LXM32•D18, LXM32•D30

LXM32•D72

Anschlussquerschnitt

mm²

(AWG)

0,75 bis 5,3

(18 bis 10)

0,75 bis 10

(18 bis 8)

Anzugsmoment der Klemmenschrauben

Nm

(lb.in)

0,68

(6,0)

1,81

(16,0)

Abisolierlänge

mm

(in)

6 ... 7

(0,24 bis 0,28)

8 ... 9

(0,31 bis 0,35)

Die Klemmen sind für Litzen und starre Leiter zugelassen. Verwenden Sie, wenn möglich, Aderendhülsen.

Voraussetzungen für das Anschließen der Endstufenversorgung

Beachten Sie folgende Hinweise:

Dreiphasige Antriebe dürfen nur über drei Phasen angeschlossen und betrieben werden.
Schalten Sie Netzsicherungen vor.
Bei Einsatz eines externen Netzfilters muss das Netzkabel zwischen externem Netzfilter und Antrieb geschirmt und beidseitig geerdet werden, wenn dieses Kabel länger als 200 mm ist (7,87 in).
Im Abschnitt Bedingungen für UL 508C und CSA finden Sie Informationen zu einem Aufbau entsprechend UL.

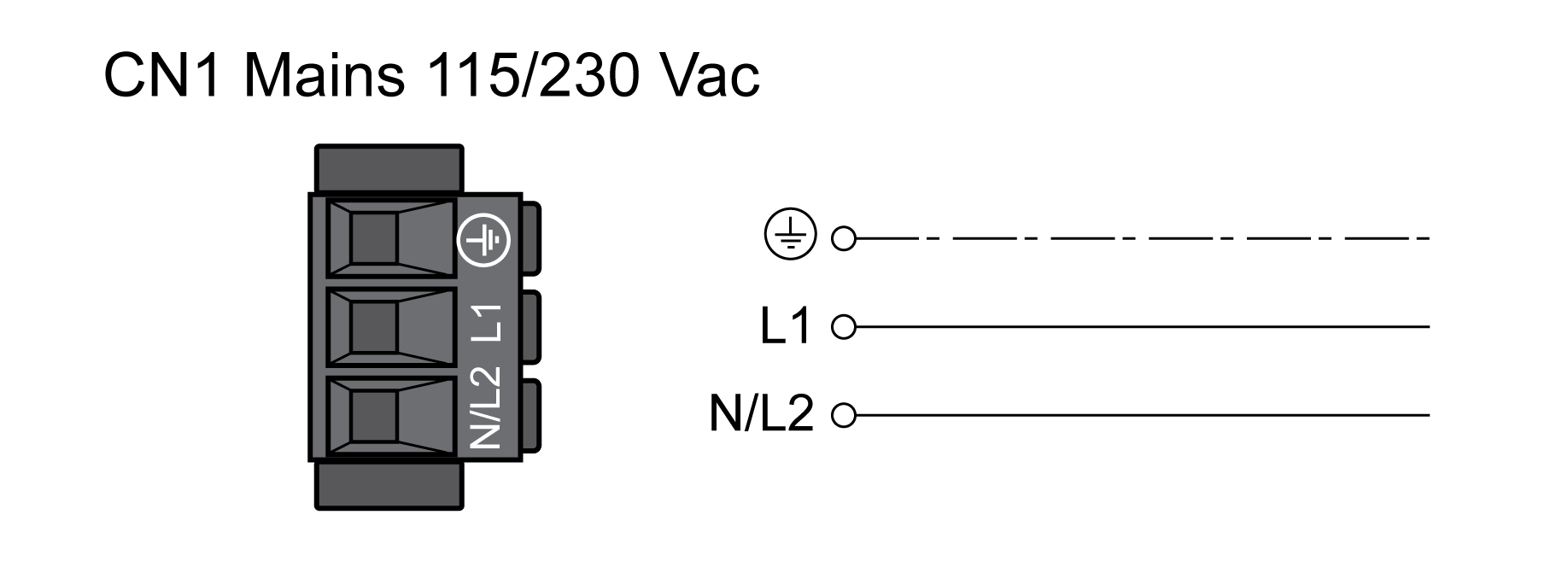

Endstufenversorgung Einphasiger Antrieb

Die Abbildung zeigt eine Übersicht über die Verdrahtung der Endstufenversorgung für einen einphasigen Antrieb. In der Abbildung sind auch die als Zubehör erhältlichen Komponenten externes Netzfilter und Netzdrossel zu sehen.

Übersicht über die Endstufenversorgung für einen einphasigen Antrieb

1 Netzdrossel (Zubehör)

2 Externer Netzfilter (Zubehör)

3 Antrieb

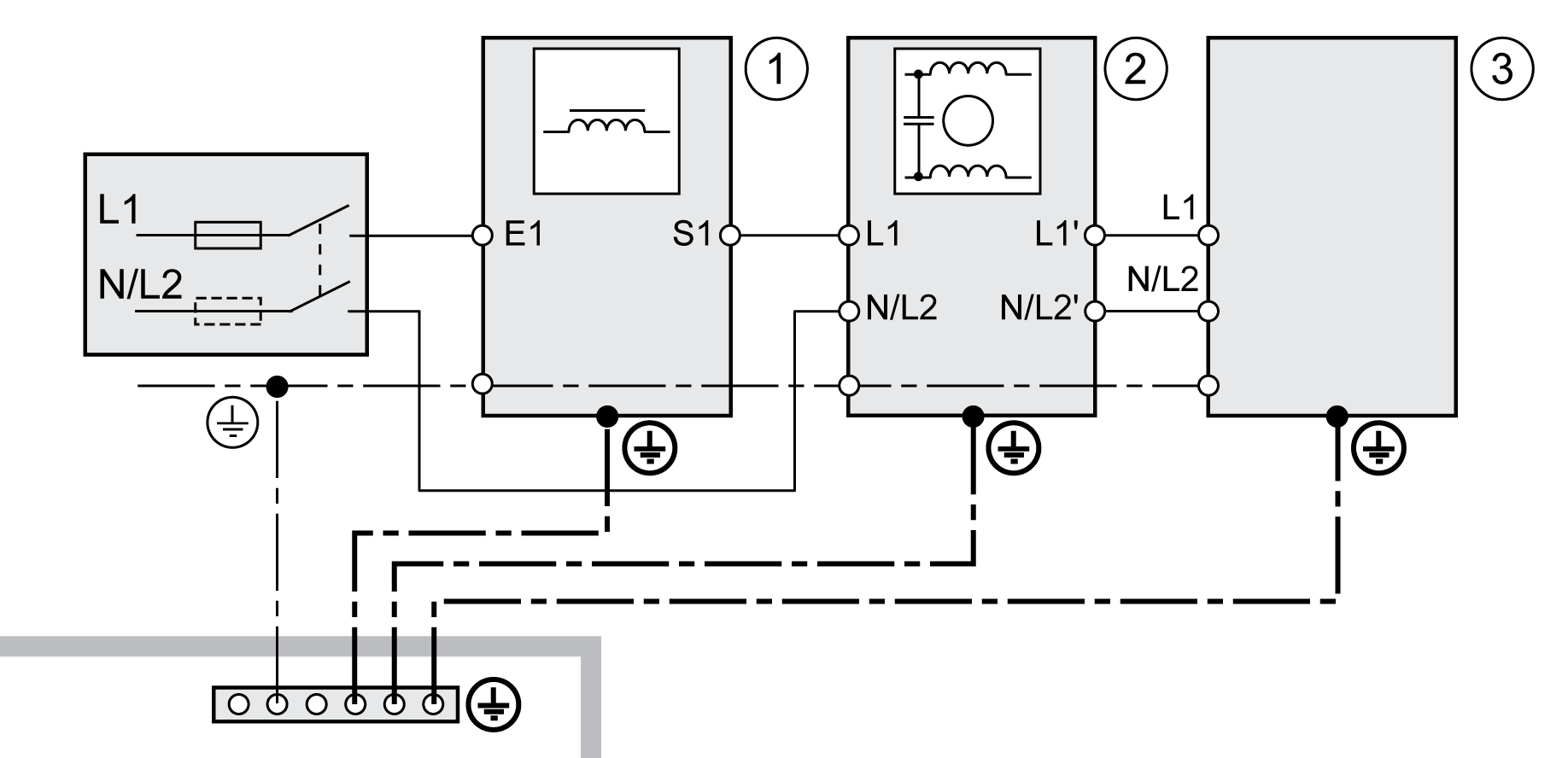

Verdrahtungsplan der Endstufenversorgung für einen einphasigen Antrieb

Überprüfen Sie die Netzform. Die zugelassenen Netzformen finden Sie im Abschnitt Endstufendaten - allgemein.
Schließen Sie das Netzkabel an. Beachten Sie das für die Klemmenschrauben angegebene Anzugsmoment.
Stellen Sie sicher, dass die Verriegelung der Stecker am Gehäuse eingerastet ist.

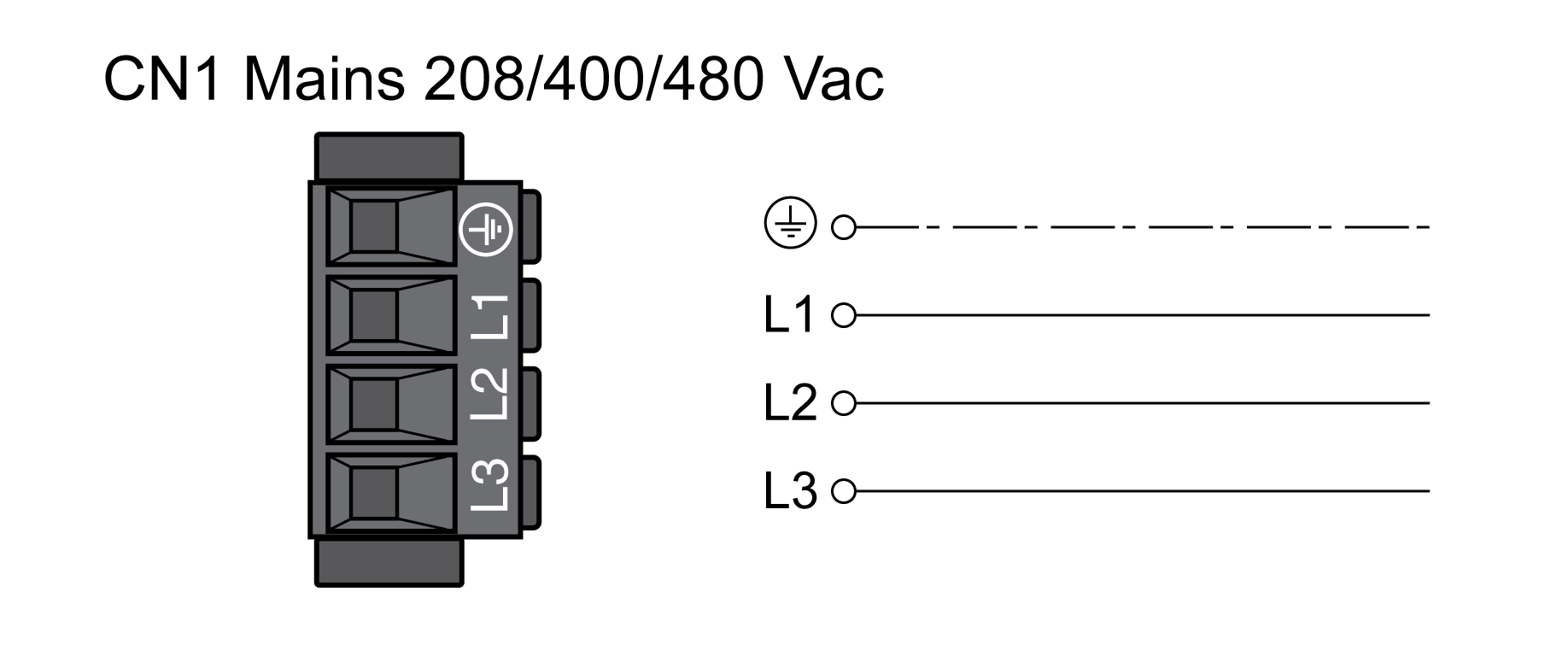

Endstufenversorgung Dreiphasiger Antrieb

Die Abbildung zeigt eine Übersicht über die Verdrahtung der Endstufenversorgung für einen dreiphasigen Antrieb. In der Abbildung sind auch die als Zubehör erhältlichen Komponenten externes Netzfilter und Netzdrossel zu sehen.

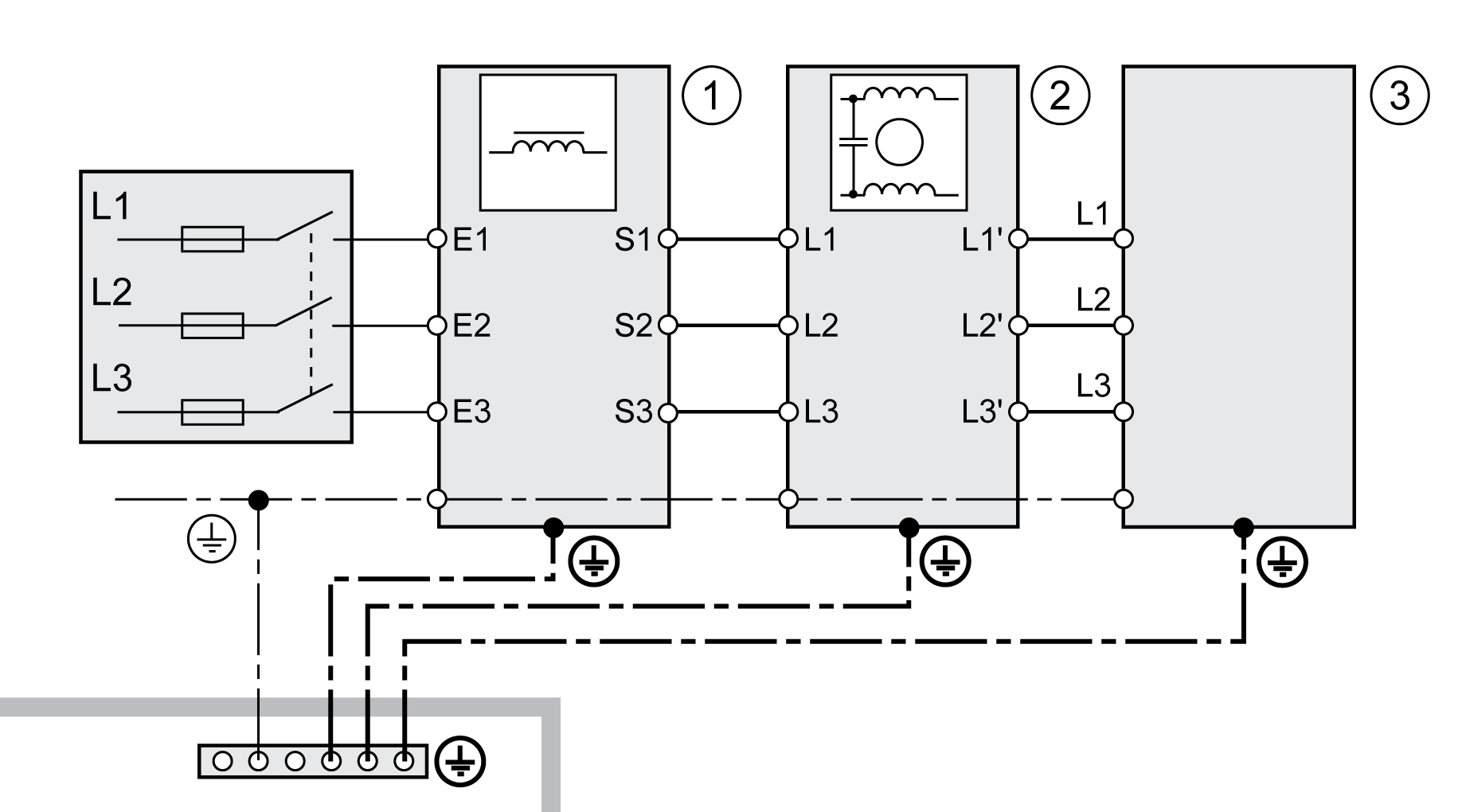

Verdrahtungsplan der Endstufenversorgung für einen dreiphasigen Antrieb

1 Netzdrossel (Zubehör)

2 Externer Netzfilter (Zubehör)

3 Antrieb

Verdrahtungsplan der Endstufenversorgung für einen dreiphasigen Antrieb

Überprüfen Sie die Netzform. Die zugelassenen Netzformen finden Sie im Abschnitt Endstufendaten - allgemein.
Schließen Sie das Netzkabel an. Beachten Sie das für die Klemmenschrauben angegebene Anzugsmoment.
Stellen Sie sicher, dass die Verriegelung der Stecker am Gehäuse eingerastet ist.
