Sicherheitsbezogene Funktion SS1
Überblick
Die sicherheitsbezogene Funktion SS1 (Safe Stop 1 / Sicherer Halt) überwacht die Verzögerung und entfernt das Motordrehmoment bei Erreichen des Stillstands (Typ SS1-r, Rampenüberwachung).
Wenn die sicherheitsbezogene Funktion ausgelöst wird:
-

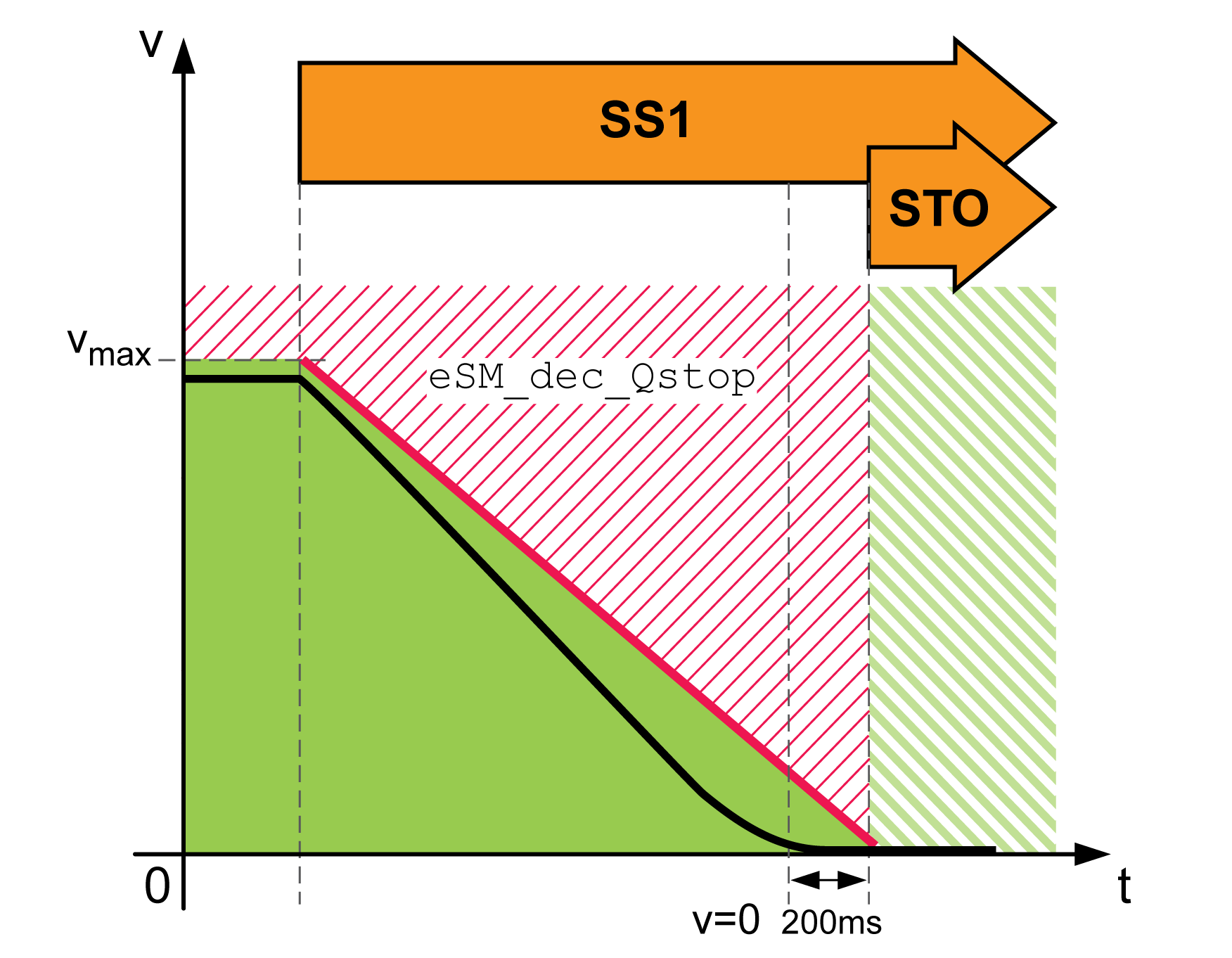

Die Verzögerung der Bewegung wird anhand der angegebenen Überwachungsrampe eSM_dec_Qstop bis zum Erreichen des Stillstands überwacht.
-
Sobald der Stillstand erreicht ist, wird die sicherheitsbezogene Funktion STO ausgelöst.
|
Parametername HMI-Menü HMI-Name |
Beschreibung |
Einheit Mindestwert Werkseinstellung Höchstwert |
Datentyp R/W Persistente Variablen Expert |
Parameteradresse über Feldbus |
|---|---|---|---|---|
|
eSM Verzögerungsrampe für Quick Stop. Verzögerungsrampe für Überwachung von Quick Stop. Dieser Wert muss größer als 0 sein. Wert 0: eSM Modul ist nicht konfiguriert. Wert >0: Verzögerungsrampe in (1/min)/s Typ: Dezimalwert ohne Vorzeichen – 4 Byte Schreibzugriff über Sercos: CP2, CP3, CP4 Eine Änderung der Einstellung ist nur bei deaktivierter Endstufe möglich. |
(1/min)/s 0 0 32786009 |
UINT32 R/W per. - |
- |
Reaktion auf Überschreitung des Grenzwerts
Wenn der überwachte Grenzwert überschritten wird (maximal 4 Mal):
-
Ein Fehler wird erkannt.
-
Die sicherheitsbezogene Funktion STO wird ausgelöst.
-
Die Anzahl der Grenzwertüberschreitungen wird gespeichert (1 bis 4).
Wenn der überwachte Grenzwert zum fünften Mal überschritten wird:
-
Die sicherheitsbezogene Funktion STO wird ausgelöst.
-
Es wird ein Fehler der Fehlerklasse 4 erkannt.
