Übergänge zwischen Funktionsbausteinen
Die folgende Tabelle zeigt, wie die Ausführung eines Funktionsbausteins (Funktionsbaustein 1) durch einen anderen Funktionsbaustein (Funktionsbaustein 2) beendet werden kann.
|
Funktionsbaustein 1 |
Funktionsbaustein 2 |
||||
|
MC_Jog |
MC_Home |
MC_MoveAbsolute |
MC_MoveAdditive |
MC_MoveRelative |
|
|
MC_Jog |
Sofort |
Nicht zulässig |
Sofort |
Sofort |
Sofort |
|
MC_Home |
Nicht zulässig |
Nicht zulässig |
Nicht zulässig |
Nicht zulässig |
Nicht zulässig |
|
MC_MoveAbsolute |
Motorstillstand |
Nicht zulässig |
Sofort |
Sofort |
Sofort |
|
MC_MoveAdditive |
Motorstillstand |
Nicht zulässig |
Sofort |
Sofort |
Sofort |
|
MC_MoveRelative |
Motorstillstand |
Nicht zulässig |
Sofort |
Sofort |
Sofort |
|
MC_MoveVelocity |
Motorstillstand |
Nicht zulässig |
Sofort |
Sofort |
Sofort |
|
MC_TorqueControl |
Motorstillstand |
Nicht zulässig |
Sofort |
Sofort |
Sofort |
|
MC_Stop |
Nicht zulässig |
Nicht zulässig |
Nicht zulässig |
Nicht zulässig |
Nicht zulässig |
|
MC_Halt |
Motorstillstand |
Nicht zulässig |
Nicht zulässig |
Nicht zulässig |
Nicht zulässig |
|
Funktionsbaustein 1 |
Funktionsbaustein 2 |
|||
|
MC_MoveVelocity |
MC_TorqueControl |
MC_Stop |
MC_Halt |
|
|
MC_Jog |
Sofort |
Sofort |
Sofort |
Sofort |
|
MC_Home |
Nicht zulässig |
Nicht zulässig |
Sofort |
Nicht zulässig |
|
MC_MoveAbsolute |
Sofort |
Sofort |
Sofort |
Sofort |
|
MC_MoveAdditive |
Sofort |
Sofort |
Sofort |
Sofort |
|
MC_MoveRelative |
Sofort |
Sofort |
Sofort |
Sofort |
|
MC_MoveVelocity |
Sofort |
Sofort |
Sofort |
Sofort |
|
MC_TorqueControl |
Sofort |
Sofort |
Sofort |
Sofort |
|
MC_Stop |
Nicht zulässig |
Nicht zulässig |
Sofort |
Nicht zulässig |
|
MC_Halt |
Nicht zulässig |
Nicht zulässig |
Sofort |
Sofort |
Sofort

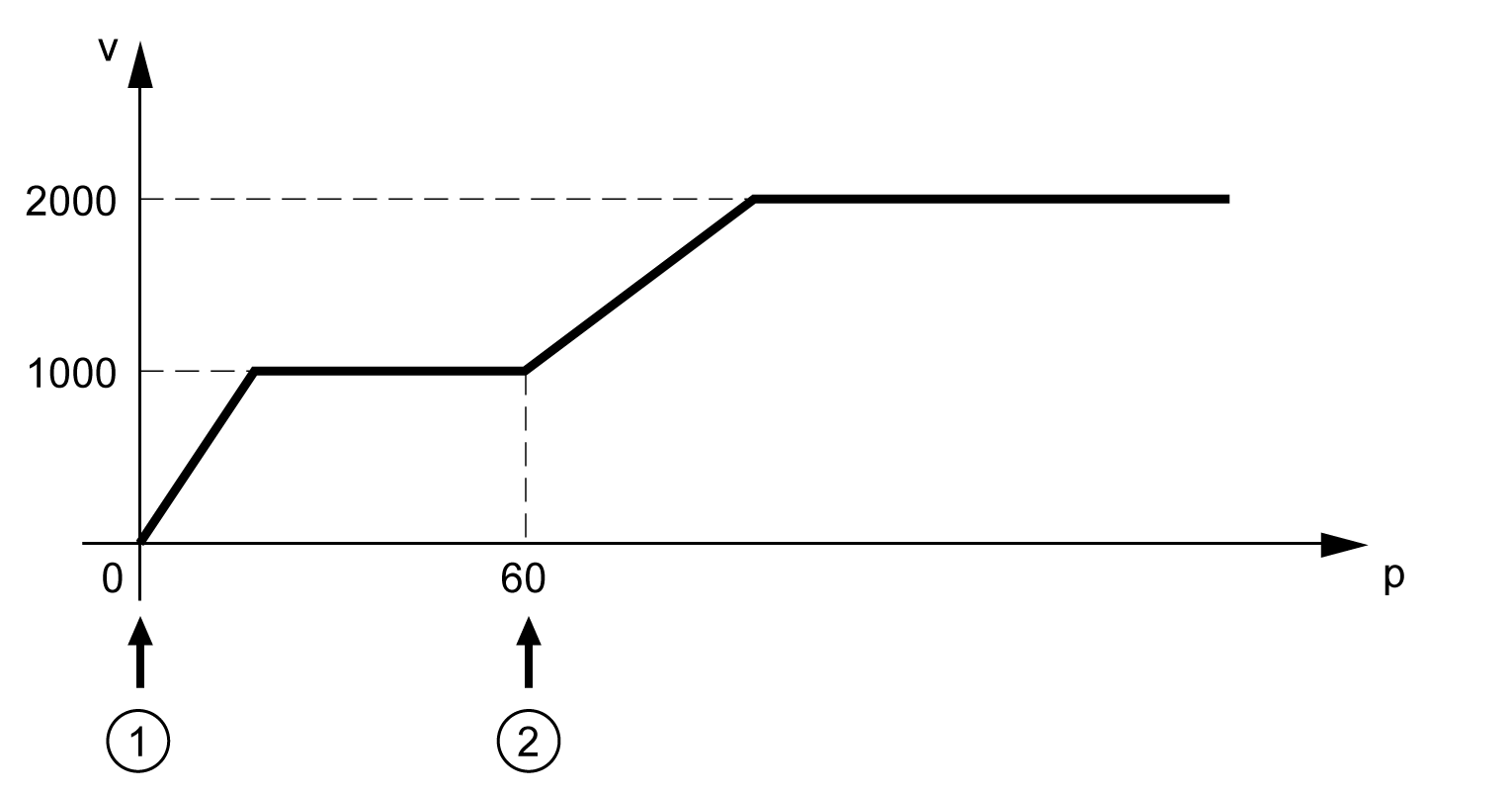

Die Ausführung von Funktionsbaustein 2 wird „on the fly“ gestartet, d. h. ohne Verzögerung. Die Ausführung von Funktionsbaustein 1 wird abgebrochen.
|
Funktionsbaustein 1 (MC_MoveAbsolute) startet bei Position 0. |
|
|
Funktionsbaustein 2 (MC_MoveVelocity) startet bei Position 60. |
Velocity = 2000 |
Motor Standstill

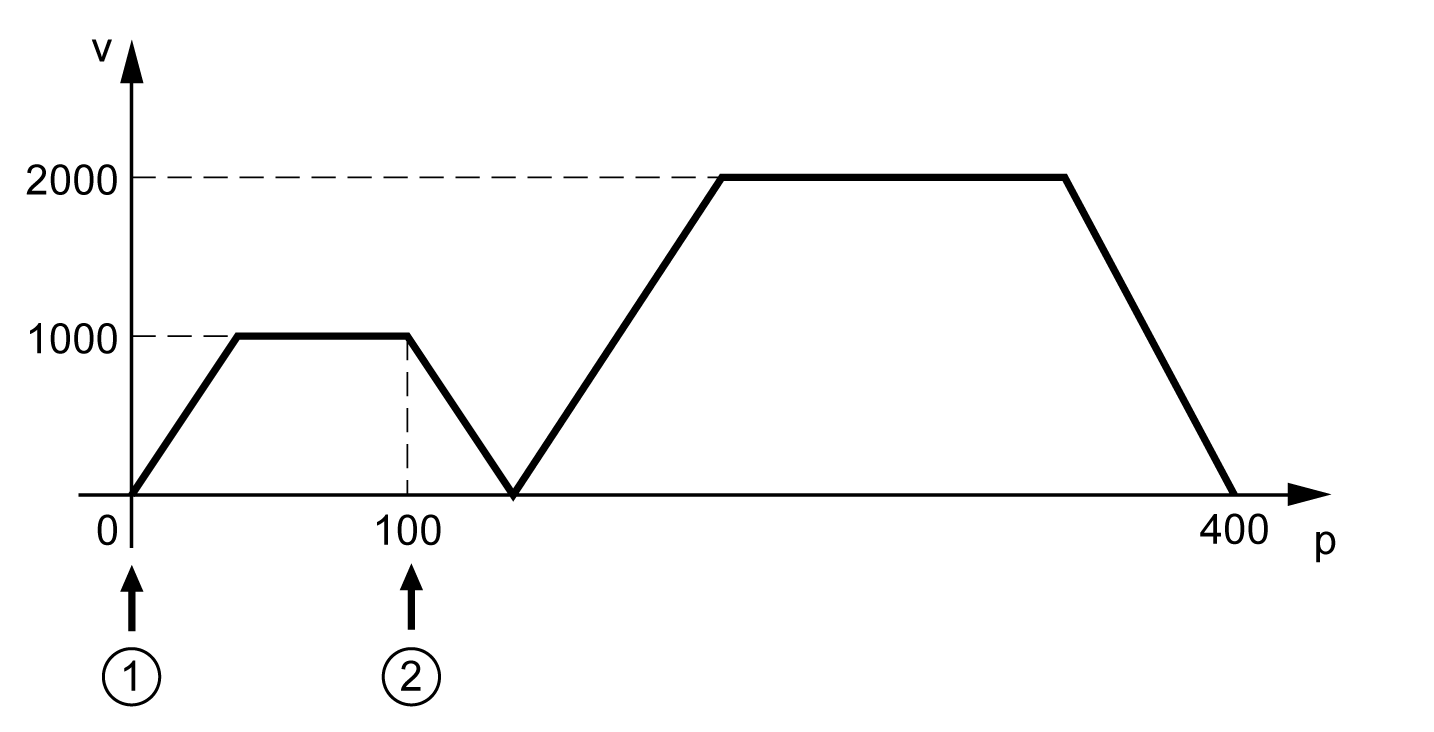

Die Ausführung von Funktionsbaustein 2 bringt den Motor zunächst mit der eingestellten Verzögerungsrampe zum Motorstillstand. Die Ausführung von Funktionsbaustein 1 wird daraufhin abgebrochen. Die Bewegung von Funktionsbaustein 2 beginnt, sobald der Motor gestoppt ist.
|
Funktionsbaustein 1 (MC_MoveVelocity) startet bei Position 0. |
Velocity = 1000 |
|
Funktionsbaustein 2 (MC_MoveAbsolute) startet bei Position 100. |
|
