SetDriveRamp

Funktionsbeschreibung

Der Funktionsbaustein konfiguriert die Beschleunigungsrampe und die Verzögerungsrampe der Achse.

Bibliothek und Namespace

Name der Bibliothek: GMC Independent Lexium

Namespace: GILXM

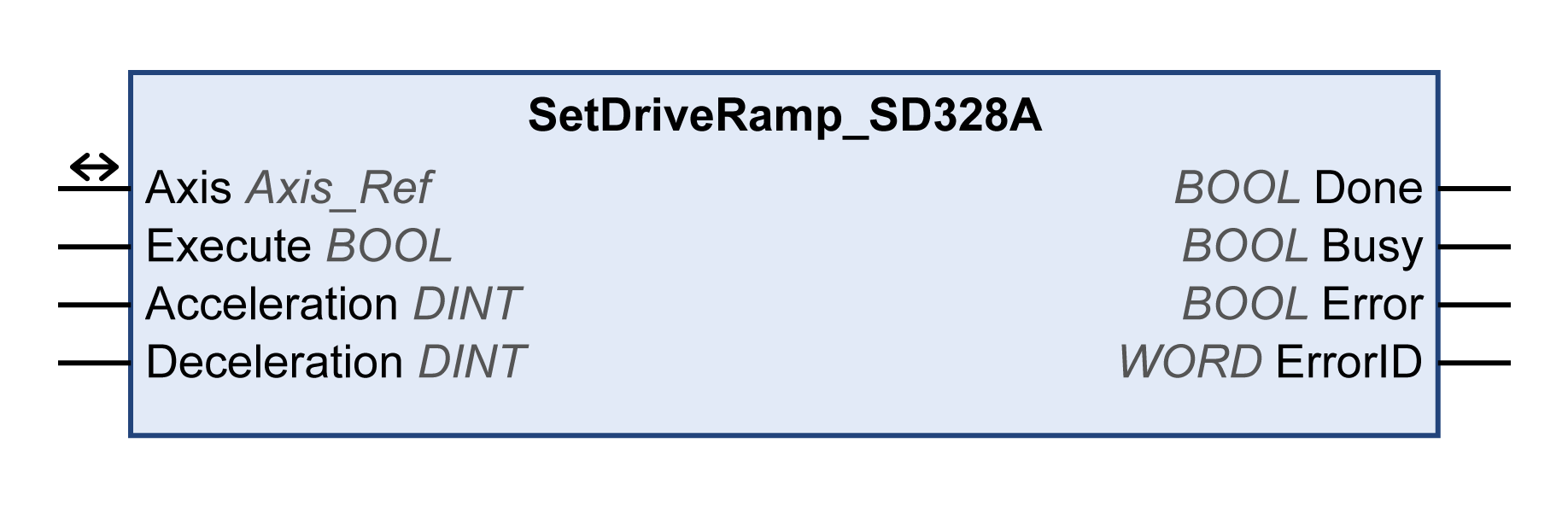

Grafische Darstellung

Eingänge

Eingang	Datentyp	Beschreibung
Execute	BOOL	Wertebereich: FALSE, TRUE. Standardwert: FALSE. Eine steigende Flanke des Eingangs Execute startet den Funktionsbaustein. Der Funktionsbaustein setzt die Ausführung fort, und der Ausgang Busy wird auf TRUE gesetzt. Während der Ausführung des Funktionsbausteins wird eine steigende Flanke am Execute-Eingang ignoriert.
Acceleration	DINT	Wertebereich: 1 bis 3000000 Standardwert: 600 Beschleunigungsrampe in (1/min)/s.
Deceleration	DINT	Wertebereich: 200 bis 3000000 Standardwert: 750 Verzögerungsrampe in (1/min)/s.

Eingang

Datentyp

Beschreibung

Execute

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

Eine steigende Flanke des Eingangs Execute startet den Funktionsbaustein. Der Funktionsbaustein setzt die Ausführung fort, und der Ausgang Busy wird auf TRUE gesetzt.

Während der Ausführung des Funktionsbausteins wird eine steigende Flanke am Execute-Eingang ignoriert.

Acceleration

DINT

Wertebereich: 1 bis 3000000

Standardwert: 600

Beschleunigungsrampe in (1/min)/s.

Deceleration

DINT

Wertebereich: 200 bis 3000000

Standardwert: 750

Verzögerungsrampe in (1/min)/s.

Ausgänge

Ausgang	Datentyp	Beschreibung
Done	BOOL	Wertebereich: FALSE, TRUE. Standardwert: FALSE. FALSE: Die Ausführung wurde nicht gestartet oder es wurde ein Fehler erkannt. TRUE: Ausführung ohne Fehler beendet.
Busy	BOOL	Wertebereich: FALSE, TRUE. Standardwert: FALSE. FALSE: Der Funktionsbaustein wird nicht ausgeführt. TRUE: Der Funktionsbaustein wird ausgeführt.
Error	BOOL	Wertebereich: FALSE, TRUE. Standardwert: FALSE. FALSE: Die Ausführung des Funktionsbausteins läuft, es wurde kein Fehler erkannt. TRUE: Bei der Ausführung des Funktionsbausteins ist ein Fehler aufgetreten.
ErrorID	WORD	Gibt den Wert eines Fehlercodes zurück. Siehe Bibliotheksspezifische Diagnosecodes. Wenn der Wert gleich 0 ist und der Ausgang Error dieses Funktionsbausteins auf TRUE gesetzt ist, kann der Diagnosecode über den Ausgang AxisErrorID des Funktionsbausteins MC_ReadAxisError gelesen werden.

Eingänge/Ausgänge

Ein-/Ausgang	Datentyp	Beschreibung
Axis	Axis_Ref	Die Achsenreferenz (Instanz), für die der Funktionsbaustein ausgeführt werden soll (entspricht dem Namen der Achse). Der Name der Achse muss in der EcoStruxure Machine Expert-Gerätestrukturdefiniert sein.

Weitere Informationen

Parameter schreiben
