Zusatzgetriebe

Überblick

Die Option Zusatzgetriebe ermöglicht Ihnen die Integration eines zusätzlichen Getriebes zwischen Motor, Getriebe und Last.

Über die Option Zusatzgetriebe können Sie die in der nachstehenden Tabelle beschriebenen Parameter definieren:

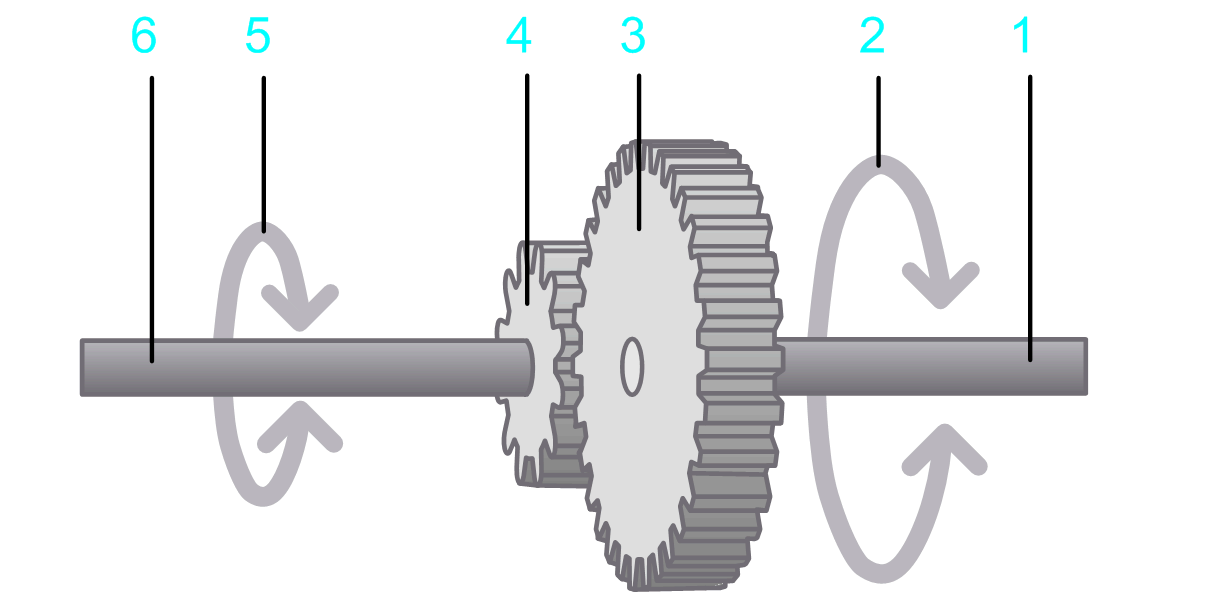

1 Antriebswelle

2 Rotationsbewegung an der Antriebswelle

3 Antriebsrad

4 Getriebenes Rad

5 Abtriebswelle

6 Rotationsbewegung an der Abtriebswelle

Parameter	Beschreibung	Physikalische Größe
Getriebeübersetzung	Das Verhältnis zwischen Antriebs- und Abtriebsgeschwindigkeit des Getriebes.	Verhältnis
Trägheitsmoment	Das Trägheitsmoment am Antrieb des Getriebes.	Trägheitsmoment
Effizienz	Der Effizienzgrad des Getriebes.	Effizienz
Kinetisches Reibungsdrehmoment	Ein Drehmoment, das an der Antriebswelle auftritt. Dieser Parameter kann einen positiver Wert oder den Wert 0 annehmen. Während der Bewegung (bei einer Geschwindigkeit ungleich 0) wirkt dieses Drehmoment entgegen der Bewegungsrichtung. Der Absolutwert des Drehmoments während der Bewegung ist konstant, unabhängig von der Geschwindigkeit. Bei Stillstand (Geschwindigkeit = 0) ist dieses Drehmoment nicht vorhanden. Ein typisches Beispiel für diese Art Drehmoment ist die kinetische Reibung zwischen Festkörpern.	Drehmoment
Viskoses Reibungsdrehmoment	Von der Geschwindigkeit abhängiges Zusatzdrehmoment an der Antriebswelle. Dieser Parameter kann einen positiver Wert oder den Wert 0 annehmen. Der Absolutwert des Drehmoments ist proportional zum Absolutwert der Geschwindigkeit. Die Richtung des Drehmoments ist der Richtung der Bewegung entgegengesetzt. Ein viskoses Reibungsdrehmoment wird von der Reibung einer Flüssigkeit erzeugt.	Drehmoment je Geschwindigkeit
