Montage der Sensoren

Übersicht

Der Einsatz von Sensoren kann Schutz vor bestimmten Gefahren bieten (z. B. Zusammenstoß mit mechanischem Anschlag aufgrund ungeeigneter Referenzwerte).

Damit die induktiven Sensoren funktionieren, muss ein Schaltblech am Laufwagen montiert werden. Befestigungsgewinde befinden sich an beiden Seiten des Laufwagens.

WARNUNG

STEUERUNGSAUSFALL

oStellen Sie sicher, dass in Ihrer Anwendung Sensoren installiert werden, wenn die Risikobeurteilung zeigt, dass Sensoren erforderlich sind.

oPrüfen Sie den Anschluss der Sensoren.

oStellen Sie sicher, dass die Sensoren so weit vor dem mechanischen Anschlag montiert sind, dass noch ein ausreichender Bremsweg bleibt.

oStellen Sie die korrekte Parametrisierung und Funktion der Sensoren sicher.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

HINWEIS: Verwenden Sie möglichst Öffner als Sensoren, damit ein Drahtbruch als Fehler erkannt werden kann.

Befestigungsmaterial für die Sensormontage

Ein Sensor wird mit einem Sensorhalter am Achskörper montiert. Zur Aufnahme des Sensorhalters befindet sich am Achskörper eine T-Nut. Diese T-Nut besitzt an den beiden Endblöcken eine Ausfräsung zum Einsetzen der Befestigungsmuttern. Weiterhin besitzt der Sensorhalter an beiden Seiten eine Nocke gegen eine Verdrehung des Sensors in der T-Nut.

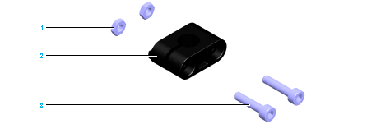

Die folgende Abbildung zeigt die Komponenten eines Sensorhalters:

1 Befestigungsmuttern*

2 Sensorhalter

3 Innensechskantschraube

* Zum Befestigen des Sensors im Sensorhalter und des Sensorhalters in der T-Nut.

Voraussetzungen

Für die Montage der Sensoren werden die folgenden Werkzeuge benötigt:

oFühlerlehre

oDrehmomentschlüssel mit Innensechskant

Informationen zu geeigneten Ersatzteilen finden Sie unter Ersatzteile und Zubehör.

Überblick über das Verfahren

Führen Sie die folgenden Verfahren für jeden auszutauschenden Sensor durch:

oVorbereitung der Montage des Sensors

oMontage des Schaltblechs

oMontage des Sensorhalters

oMontage des Sensors am Sensorhalter

Vorbereitung der Montage des Sensors

Schritt	Aktion
1	Prüfen Sie den Typ und die Funktionsfähigkeit des Sensors.
2	Prüfen Sie, ob die Steuerung und ihre Schnittstellen für den Sensor geeignet sind.
3	Reinigen Sie alle Teile.
4	Prüfen Sie alle Teile auf Beschädigungen.

HINWEIS

UNBEABSICHTIGTER GERÄTEBETRIEB

oTauschen Sie beschädigte Teile sofort aus.

oReinigen Sie alle Teile vor der Montage und Nutzung.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Montage des Schaltblechs

Schritt	Aktion

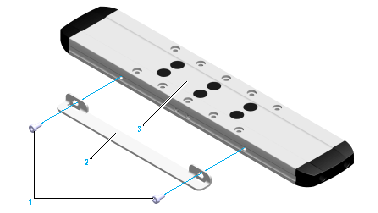

1	Befestigen Sie das Schaltblech (2) mit den beiden Schrauben (1) am Laufwagen (3). Verwenden Sie das Standard-Anzugsmoment. HINWEIS: oRichten Sie das Schaltblech auf gleicher Höhe mit dem Laufwagen aus, um auf beiden Seiten einen gleichen Schaltabstand zu erreichen. oMontieren Sie das Schaltblech an der Seite des Laufwagens, die für Servicearbeiten gut zugänglich ist.

Schritt

Aktion

Befestigen Sie das Schaltblech (2) mit den beiden Schrauben (1) am Laufwagen (3). Verwenden Sie das Standard-Anzugsmoment.

HINWEIS:

oRichten Sie das Schaltblech auf gleicher Höhe mit dem Laufwagen aus, um auf beiden Seiten einen gleichen Schaltabstand zu erreichen.

oMontieren Sie das Schaltblech an der Seite des Laufwagens, die für Servicearbeiten gut zugänglich ist.

Montage des Sensorhalters

Schritt	Aktion

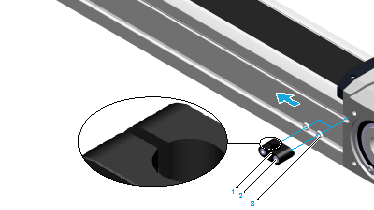

1	Schieben Sie die Muttern (3) einzeln an der Ausfräsung in die T-Nut. HINWEIS: Die Nut des Sensorhalters sollte in Richtung des Laufwagens zeigen.
2	Positionieren Sie den Sensorhalter (1) mit den beiden Schrauben an den Nuten. Ziehen Sie die beiden Schrauben nicht fest.
3	Schieben Sie den Sensorhalter an die Sensorposition und ziehen Sie die Schraube fest (2). Weitere Informationen finden Sie in der Maßzeichnung der jeweiligen Achse unter Mechanische Kenndaten. Anzugsmoment: 0,3 Nm (2,66 lbf-in).

Schritt

Aktion

Schieben Sie die Muttern (3) einzeln an der Ausfräsung in die T-Nut.

HINWEIS: Die Nut des Sensorhalters sollte in Richtung des Laufwagens zeigen.

Positionieren Sie den Sensorhalter (1) mit den beiden Schrauben an den Nuten. Ziehen Sie die beiden Schrauben nicht fest.

Schieben Sie den Sensorhalter an die Sensorposition und ziehen Sie die Schraube fest (2). Weitere Informationen finden Sie in der Maßzeichnung der jeweiligen Achse unter Mechanische Kenndaten.

Anzugsmoment: 0,3 Nm (2,66 lbf-in).

Montage des Sensors am Sensorhalter

Achten Sie vor der Montage des Sensors auf den Schaltabstand:

HINWEIS: Da der Sensor induktiv arbeitet, muss die Schaltfläche einen bestimmten Abstand zum Schaltblech haben. Dieser Schaltabstand beträgt 0,5 +/- 0,1 mm (0,00197 +/- 0,00039 in).

Schritt	Aktion

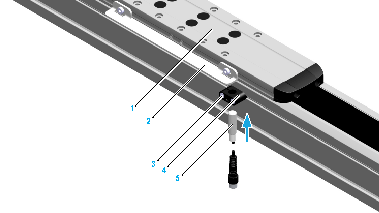

1	Bewegen Sie den Laufwagen (1), bis sich das Schaltblech (2) über dem Sensorhalter (4) befindet.
2	Schieben Sie den Sensor (5) soweit durch die Öffnung des Sensorhalters, bis der Schaltabstand s erreicht ist. Messen Sie den Schaltabstand mit einer Fühlerlehre.
3	Ziehen Sie die Schraube (3) fest, um den Sensor zu fixieren. Anzugsmoment: 0,3 Nm (2,66 lbf-in).
4	Prüfen Sie abschließend den korrekten Schaltabstand mit der Fühlerlehre.

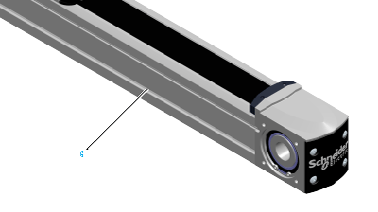

5	Verlegen Sie das Sensorkabel in der T-Nut (6). HINWEIS: oDie T-Nut kann maximal drei Sensorkabel aufnehmen. Informationen zu geeigneten Ersatzteilen finden Sie unter Ersatzteile und Zubehör. oWenn die seitlichen T-Nuten zur Befestigung der Achse verwendet werden, kann das Sensorkabel nicht vollständig in den T-Nuten verlegt werden.
