Typ |
EF |
|
Offline bearbeitbar |
Ja |
|
Geräte, die folgende Parameter unterstützen: |
Lexium LXM52 Drive, Lexium LXM52 Linear Drive, Lexium LXM62 Drive, Lexium LXM62 Linear Drive, Lexium ILM62 Drive Module, Sercos Drive |
|
Tracebar |
Ja |
Der Parameter ermöglicht die Parametrierung der maximalen Abrampzeit beim Stillsetzen des Antriebes. Nach Ablauf der Zeit wird die PWM abgeschaltet und die Bremse fällt ein.
HINWEIS: Der Parameterwert wird bei jedem Zugriff über den Parameterkanal des Sercos vom Master zum Slave übertragen. Normalerweise dauert dies ca. 10 ms. Es kann jedoch ein Zeitraum von bis zu 1 s erreicht werden, wenn große Datenmengen über den Parameterkanal übertragen werden.
Die maximale Abrampzeit wird bei Asynchronmotoren ohne Encoder (im Regelbetrieb V / f, ControlMode = open-loop control / 1) nicht überwacht.

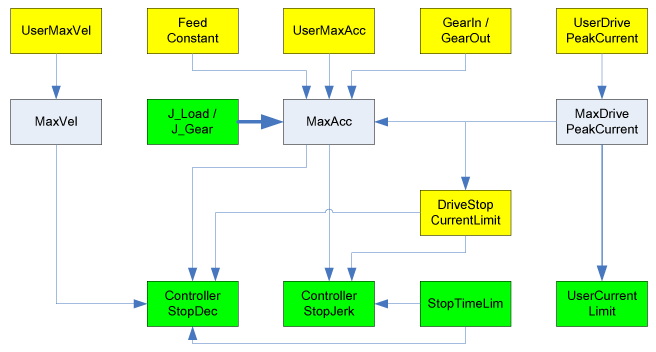

Die folgende Abbildung zeigt die Abhängigkeit von anderen Objektparametern für rotative Antriebe:

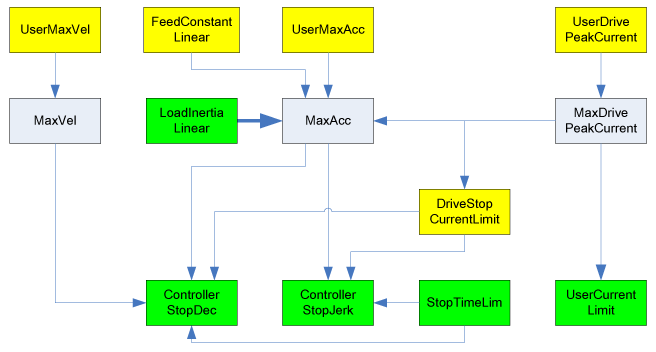

Die folgende Abbildung zeigt die Abhängigkeit von anderen Objektparametern für lineare Antriebe:
Gelbe Parameter sind Eingangsparameter, deren Wert beim Sercos-Phasenhochlauf berücksichtigt wird. Grüne Parameter sind Eingangsparameter, deren Wert sofort berücksichtigt wird. Graue Parameter sind Ausgabeparameter. Mit dicken Pfeilen wird angezeigt, dass sich ein Parameter bei der Eingabe sofort auf einen anderen Parameter auswirkt. Mit dünnen Pfeilen wird angezeigt, dass sich ein Parameter erst beim nächsten Sercos oder bei einer Eingabe des abhängigen Parameters auf diesen auswirkt. Der Pfeil gibt die Wirkrichtung der Abhängigkeit an.
Beispiel:
Eine Eingabe von J_Load wirkt sich direkt auf den Parameter MaxAcc aus. Eine Änderung von MaxAcc wirkt sich erst auf ControllerStopDec aus , wenn
oein Sercos ein Phasenhochlauf stattfindet oder
oder Parameter ControllerStopDec geändert wird.
