Konfiguration des Typs Main im Modus Frei-groß

Vorgehensweise zur Konfiguration

Schritt	Aktion
1	Doppelklicken Sie in der Gerätebaumstruktur auf den Knoten Integrierte Funktionen > HSC.
2	Legen Sie den Typ auf Main fest. Dies geschieht über das Dropdown-Menü HSC0• > Typ.
3	Die Instanz des Typs Main wird erstellt. Sie können sie über das Feld Variable umbenennen.
4	Legen Sie den Modus auf Frei-groß fest. Dies geschieht über das Dropdown-Menü HSC0• > Parameter > Modus.
5	Legen Sie den Preset-Wert für Parameter > Preset/Modulo fest. Für Frei-groß ist dieser Parameter der Preset-Wert.
6	Legen Sie den Anti-Prelleffekt-Wert über das Dropdown-Menü HSC0• > Takteingänge > A-Filter und B-Filter > fest.
7	Optional: Aktivieren Sie die Hilfseingänge SYNC und CAP über die Dropdown-Menüs HSC0• > Hilfseingänge > SYNC oder CAP, um die Synchronisierungsfunktion und die Erfassungsfunktion eines physikalischen Ausgangs zu aktivieren.
8	Optional: Aktivieren Sie die Schwellenwerte über das Dropdown-Menü, indem Sie HSC0• > Schwellenwerte > Schwellenwert 0auswählen, um die Vergleichsfunktion zu autorisieren und die Reflexausgänge zu konfigurieren. HINWEIS: Für den Modus Frei-groß müssen die konfigurierten Werte die folgende Regel einhalten: 0 < Schwellenwert 0 < Schwellenwert 1 Schwellenwerten sind nicht vom Preset-Wert für den Modus Frei-groß beschränkt.

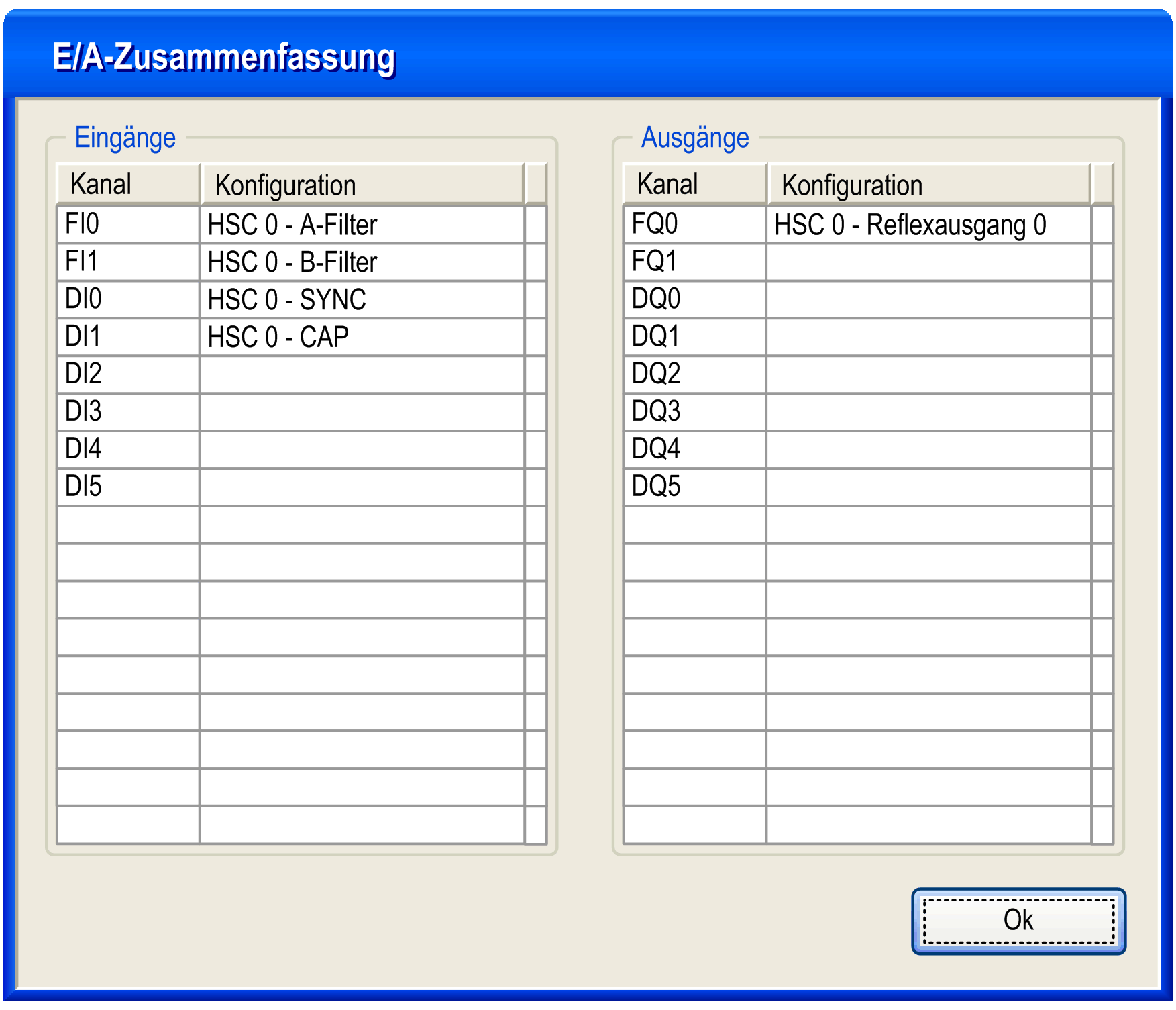

E/A-Zusammenfassung

Klicken Sie auf E/A zusammenfassen..., um die Ein- und Ausgangszuweisungen anzuzeigen.

Programmierbarer Filter

Der Filterwert für den Eingang des Typs Main bestimmt die maximale Zählerfrequenz. Siehe hierzu die nachstehende Tabelle:

Eingänge	Filterwert	Max. Zählerfrequenz
A, B	4 µs	50 kHz
A, B	40 µs	14,5 kHz
