Programmieren des Typs Haupt

Überblick

Der Typ Main wird immer von einem HSCMain-Funktionsbaustein verwaltet.

HINWEIS: Beim Build wird ein Fehlercode ausgegeben, wenn der HSCMain-Funktionsbaustein zur Verwaltung eines anderen HSC-Typs verwendet wird.

Hinzufügen eines HSCMain-Funktionsbausteins

Schritt	Beschreibung
1	Ziehen Sie den FB-Parameter Bibliotheken > Steuerung > HMISCU > HMISCU_HSC > HSCMain in die Anwendungsbaumstruktur > HMISCUxx5 > POU und das Feld Start Here im unteren Fenster.
2	Der Instanzname befindet sich im Feld Variable in der Gerätebaumstruktur > HMISCU••5 > Integrierte Funktionen > HSC > HSC0• mit HSC0• > Typ auf M. Mit der Eingabehilfe kann die HSC-Instanz in folgendem Pfad ausgewählt werden: Integrierte Funktionen > HSC
HINWEIS: Diese Methode eignet sich für die Sprachen ST, KOP und FUP.

Schritt

Beschreibung

Ziehen Sie den FB-Parameter Bibliotheken > Steuerung > HMISCU > HMISCU_HSC > HSCMain in die Anwendungsbaumstruktur > HMISCUxx5 > POU und das Feld Start Here im unteren Fenster.

Der Instanzname befindet sich im Feld Variable in der Gerätebaumstruktur > HMISCU••5 > Integrierte Funktionen > HSC > HSC0• mit HSC0• > Typ auf M.

Mit der Eingabehilfe kann die HSC-Instanz in folgendem Pfad ausgewählt werden: Integrierte Funktionen > HSC

HINWEIS: Diese Methode eignet sich für die Sprachen ST, KOP und FUP.

Verwendung der E/A-Variablen

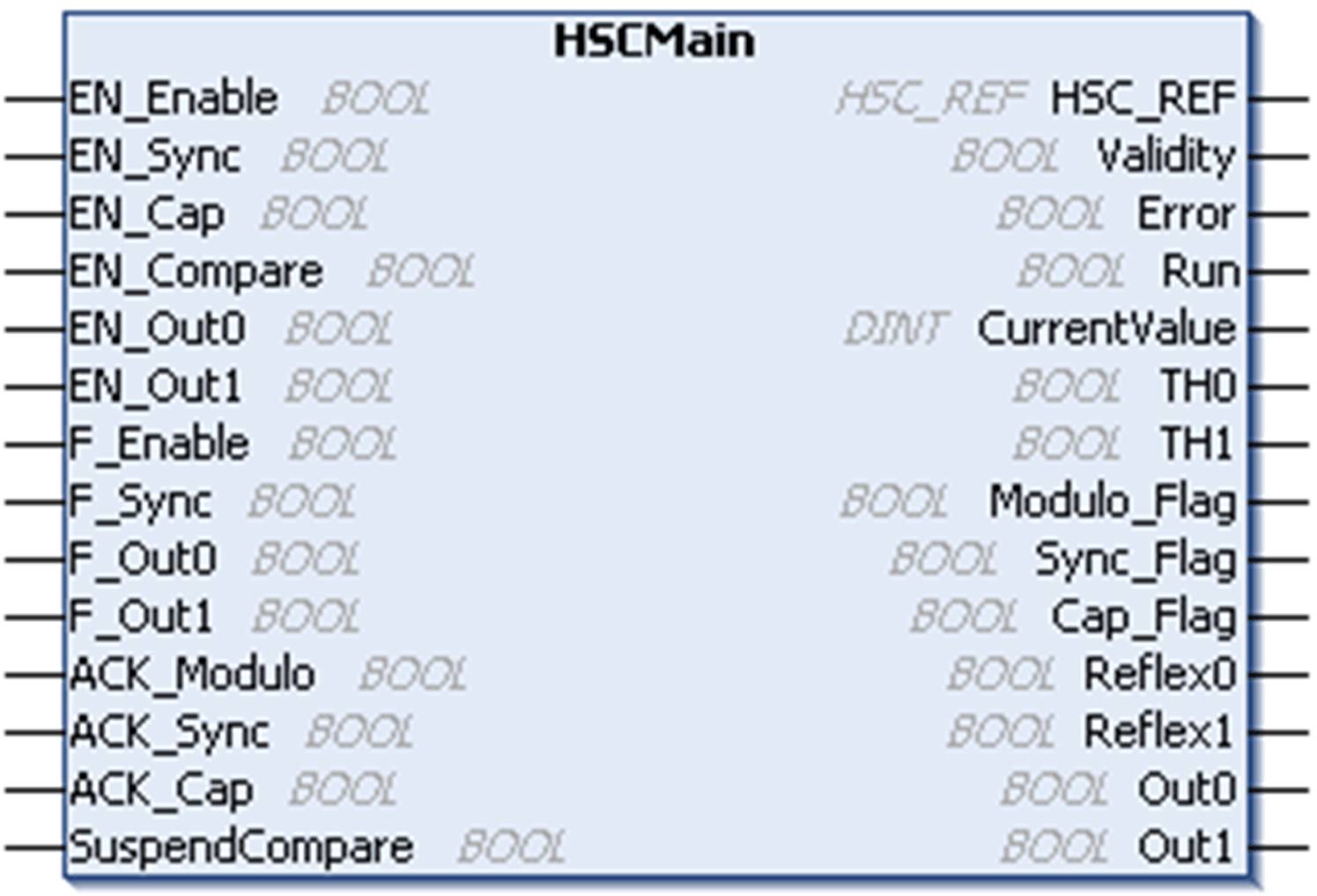

Die nachstehenden Tabellen beschreiben die Verwendung der verschiedenen Pins des Funktionsbausteins im Modus One-Shot.

In der folgenden Tabelle werden die Eingangsvariablen beschrieben:

Eingang	Typ	Beschreibung
EN_Enable	BOOL	Wenn der EN-Eingang konfiguriert ist: Gilt der Wert TRUE, wird die Aktivierung des Zählers über den Enable-Eingang autorisiert.
EN_Sync	BOOL	Falls der Eingang SYNC konfiguriert ist: Gilt der Wert TRUE, wird die Zählersynchronisierung autorisiert und der Vorgang über den Sync-Eingang gestartet.
EN_Cap	BOOL	Falls der Eingang CAP konfiguriert ist: Gilt der Wert TRUE, wird der Erfassungseingang aktiviert.
EN_Compare	BOOL	TRUE = Aktiviert die Vergleichsoperation (unter Verwendung der Schwellenwerte 0, 1): oBasisvergleich (Ausgangsbits TH0, TH1) oReflex (Ausgangsbits Reflex0, Reflex1) oEreignisse (zur Auslösung externer Tasks bei Schwellenwertüberschreitung)
EN_Out0	BOOL	TRUE = Aktiviert den physikalischen Ausgang Output0, um den Reflex0-Wert (sofern konfiguriert) wiederzugeben.
EN_Out1	BOOL	TRUE = Aktiviert den physikalischen Ausgang Output1, um den Reflex1-Wert (sofern konfiguriert) wiederzugeben.
F_Enable	BOOL	Forciert die Enable-Bedingung.
F_Sync	BOOL	Forciert die Sync-Bedingung
F_Out0	BOOL	TRUE = Forciert Output0 auf TRUE (wenn Reflex0 konfiguriert ist).
F_Out1	BOOL	TRUE = Forciert Output1 auf TRUE (wenn Reflex1 konfiguriert ist).
ACK_Modulo	BOOL	An der steigenden Flanke erfolgt das Zurücksetzen von Modulo-Flag.
ACK_Sync	BOOL	Bewirkt das Zurücksetzen von Sync_Flag an der steigenden Flanke.
ACK_Cap	BOOL	Bewirkt das Zurücksetzen von Cap_Flag an der steigenden Flanke.
SuspendCompare	BOOL	TRUE = Der Ergebnisvergleich ist unterbrochen: oDie physikalischen Ausgänge FQ0 und FQ1 behalten ihren Wert bei. oEreignisse werden maskiert. HINWEIS: EN_Compare, EN_Out0, EN_Out1, F_Out0 und F_Out1 bleiben während des Setzens von SupendCompare aktiv.

Die folgende Tabelle beschreibt die Ausgangsvariablen:

Ausgang	Typ	Kommentar
HSC_REF	HSC_REF	Referenz auf den HSC. Zu verwenden mit dem Eingangspin HSC_REF_IN von Funktionsbausteinen.
Validity	BOOL	TRUE = Gibt an, dass die Ausgangswerte auf dem Funktionsbaustein gültig sind.
Error	BOOL	TRUE = Gibt an, dass ein Fehler erkannt wurde. Über den Funktionsbaustein HSCGetDiag erhalten Sie weitere Informationen zum erkannten Fehler.
CurrentValue	DINT	Der aktuelle Zählerwert des Zählers.
Run	BOOL	TRUE = Der Zähler wird ausgeführt. Wechselt auf 0, wenn CurrentValue 0 erreicht. Zum Neustarten des Zählers ist eine steigende Flanke an Sync erforderlich.
TH0	BOOL	[Aufwärts zählend] TRUE, wenn CurrentValue ≥ Schwellenwert 0. [Abwärts zählend] FALSE, wenn CurrentValue ≤ Schwellenwert 0.
TH1	BOOL	[Aufwärts zählend] TRUE, wenn CurrentValue ≥ Schwellenwert 1. [Abwärts zählend] FALSE, wenn CurrentValue ≤ Schwellenwert 1.
Modulo_Flag	BOOL	Wird auf TRUE gesetzt, wenn der Zähler 0 erreicht.
Sync_Flag	BOOL	Wird auf TRUE gesetzt durch die Synchronisierung des Zählers.
Cap_Flag	BOOL	Wird auf TRUE gesetzt, wenn im Capture-Register ein neuer Erfassungswert gespeichert wird. Dieses Flag muss vor der Erfassung weiterer Werte zurückgesetzt werden.
Reflex0	BOOL	Status von Reflex0.
Reflex1	BOOL	Status von Reflex1.
Out0	BOOL	Status des physikalischen Ausgangs Output0 (wenn Reflex0 konfiguriert ist).
Out1	BOOL	Status des physikalischen Ausgangs Output1 (wenn Reflex1 konfiguriert ist).
