Enclosed PC - Anschluss des DC-Netzkabels

Sicherheitsvorkehrungen

Vor der Verbindung des Enclosed PC-Netzkabels mit dem Netzanschluss an der Compact-Einheit ist zunächst sicherzustellen, dass das Netzkabel vom Netz getrennt ist.

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS

oUnterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.

oTrennen Sie das Stromkabel sowohl vom Magelis Industrial PC als auch von der Spannungsversorgung.

oVerwenden Sie für die Prüfung vorhandener Spannung stets einen Spannungsfühler mit geeigneter Bemessungsspannung.

oMontieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie das Gerät an das Netz anschließen und einschalten.

oBetreiben Sie den Magelis Industrial PC nur mit der angegebenen Spannung. Für das Gleichstromgerät ist eine Eingangsspannung von 24 VDC zu verwenden.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG

ABSCHALTUNG ODER UNBEABSICHTIGTER BETRIEB DES GERÄTS

oStellen Sie sicher, dass angeschlossene Netz-, Kommunikations- und Zubehörkabel keine übermäßige Zugbelastung auf die Anschlüsse ausüben. Ziehen Sie die Vibrationen in der Betriebsumgebung in Betracht.

oSchließen Sie die Netz-, Kommunikations- und Zubehörkabel sicher an der Blende bzw. am Schaltschrank an.

oVerwenden Sie ausschließlich 9-polige D-Sub-Kabel mit einem einwandfreien Verriegelungssystem.

oVerwenden Sie nur handelsübliche USB-Kabel.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Verdrahtung und Anschluss der Klemmenleiste

In der folgenden Tabelle wird der Anschluss des Netzkabels an die DC-Klemmenleiste des Enclosed PC beschrieben:

Schritt	Aktion
1	Trennen Sie die gesamte Spannungsversorgung vom Enclosed PC und vergewissern Sie sich, dass die Gleichspannungsversorgung von der Spannungsquelle getrennt ist.
2	Entfernen Sie die Klemmenleiste vom Netzanschluss und verbinden Sie das Netzkabel mit der Klemmenleiste. Die nachstehende Abbildung zeigt das Netzkabel an der DC-Klemmenleiste des Enclosed PC: Verwenden Sie für eine Temperatur von 75 °C (167 °F) zugelassenen Kupferdraht mit einem Querschnitt von 0,75 bis 2,5 mm² (AWG 18 bis AWG 14) und verwenden Sie Draht mit einem Querschnitt von 2,5 mm² für die Erdungsverbindung. HINWEIS: Einsatzbereiter Kabelbausatz HMIYCABM1211 ebenfalls verfügbar.
3	Setzen Sie die Klemmenleiste in den Netzanschluss ein und ziehen Sie die Schrauben an. HINWEIS: Das empfohlene Drehmoment zum Anziehen dieser Schrauben beträgt 0,5 Nm (4.5 lb-in). Die nachstehende Abbildung zeigt das Netzkabel an der DC-Klemmenleiste des Enclosed PC:

Schritt

Aktion

Trennen Sie die gesamte Spannungsversorgung vom Enclosed PC und vergewissern Sie sich, dass die Gleichspannungsversorgung von der Spannungsquelle getrennt ist.

Entfernen Sie die Klemmenleiste vom Netzanschluss und verbinden Sie das Netzkabel mit der Klemmenleiste.

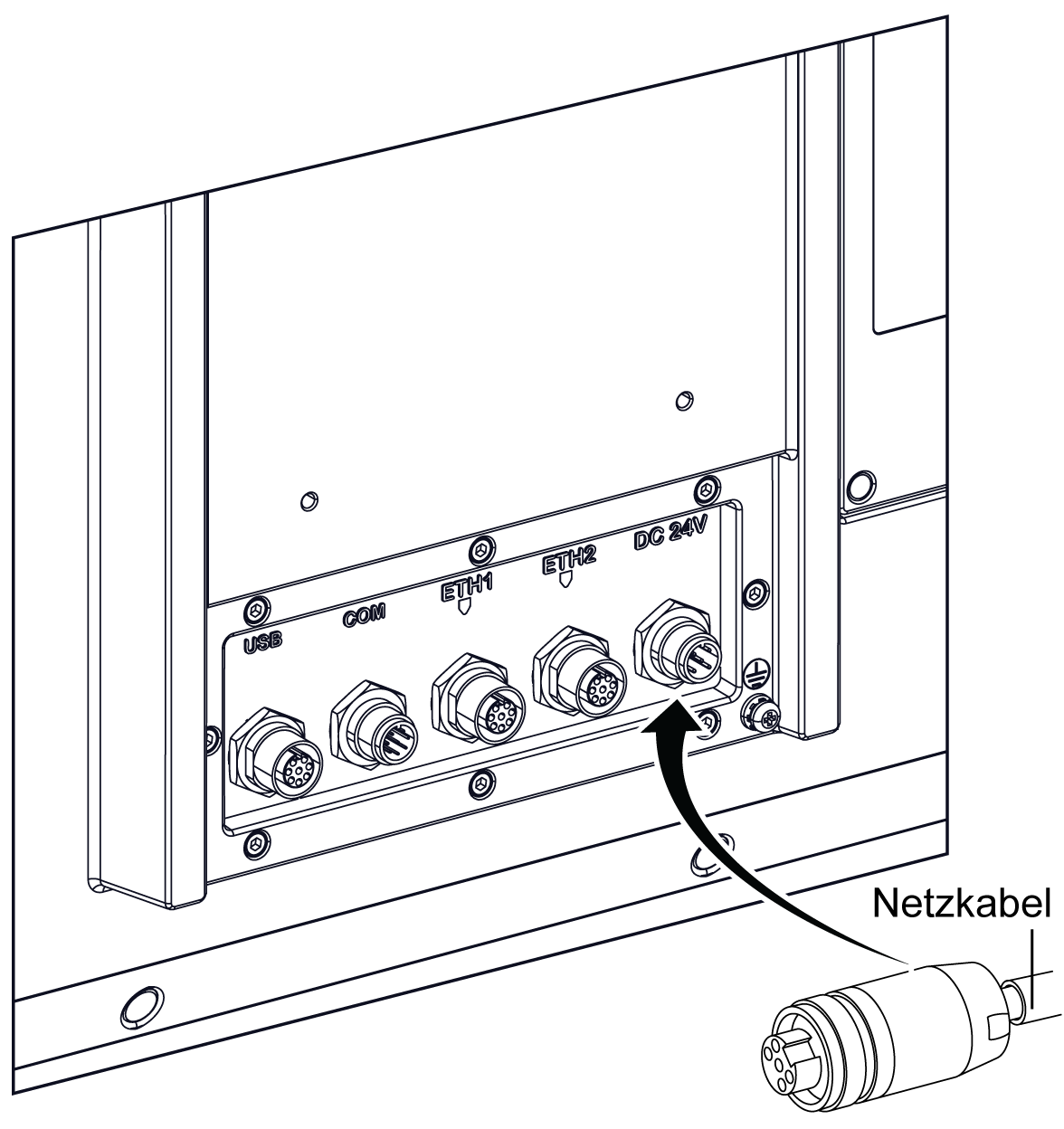

Die nachstehende Abbildung zeigt das Netzkabel an der DC-Klemmenleiste des Enclosed PC:

Verwenden Sie für eine Temperatur von 75 °C (167 °F) zugelassenen Kupferdraht mit einem Querschnitt von 0,75 bis 2,5 mm² (AWG 18 bis AWG 14) und verwenden Sie Draht mit einem Querschnitt von 2,5 mm² für die Erdungsverbindung.

HINWEIS: Einsatzbereiter Kabelbausatz HMIYCABM1211 ebenfalls verfügbar.

Setzen Sie die Klemmenleiste in den Netzanschluss ein und ziehen Sie die Schrauben an.

HINWEIS: Das empfohlene Drehmoment zum Anziehen dieser Schrauben beträgt 0,5 Nm (4.5 lb-in).

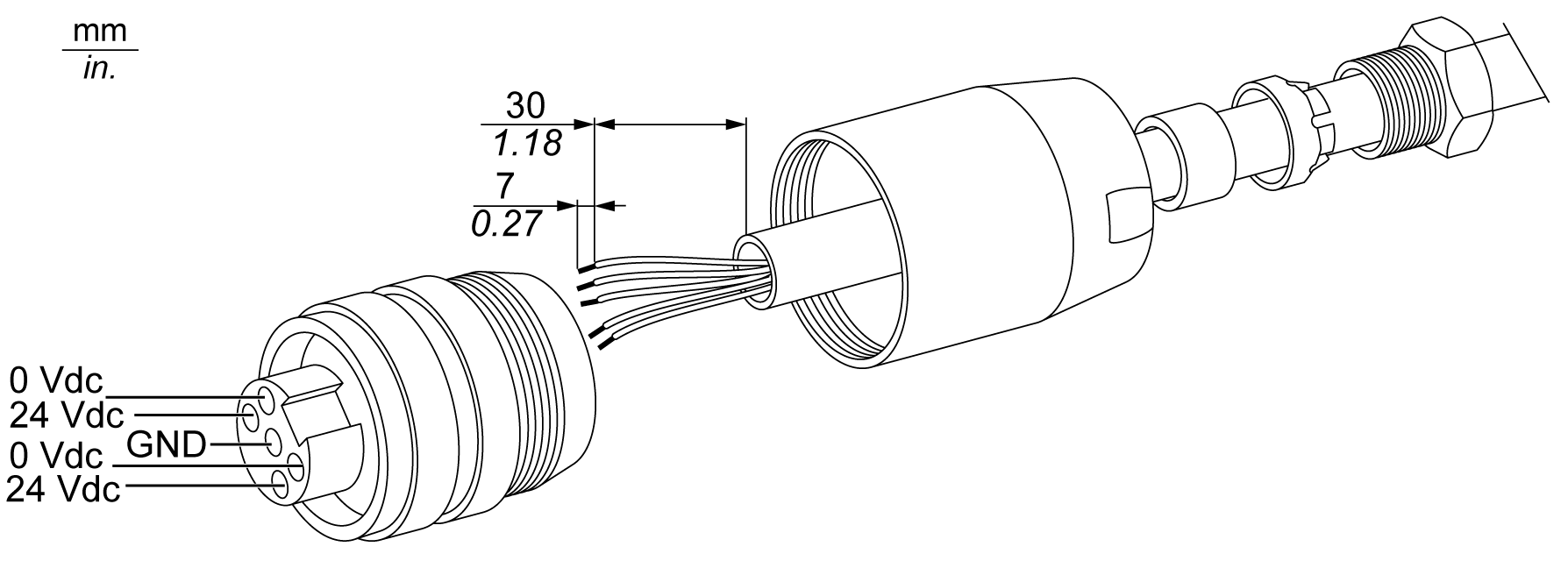

Die nachstehende Abbildung zeigt das Netzkabel an der DC-Klemmenleiste des Enclosed PC:
