Speichern eines Projekts als Projektarchiv

Überblick

Vor der Installation einer anderen Version der EcoStruxure Machine Expert-Software oder nach Abschluss Ihres Projekts sollten Sie ein Archiv des Projekts anlegen. Das Archiv enthält die im Projekt aufgenommenen und referenzierten Dateien mit den zugehörigen Einstellungen und Profilen.

Projektarchive bieten folgende Vorteile:

Sie können ein Projektarchiv auf jedem anderen Computer extrahieren, auf dem EcoStruxure Machine Expert installiert ist. Auf diese Weise können Sie Ihre Projekte mit anderen Benutzern gemeinsam verwenden oder auf anderen Rechnern ausführen.
Durch die Erstellung eines Archivs lassen sich Kompatibilitätsprobleme mit älteren Versionen von EcoStruxure Machine Expert begrenzen.

Wenn Sie ein Archiv erstellen, können Sie zusätzliche Informationen speichern, die normalerweise nicht in eine Datei *.project aufgenommen werden:

Download-Informationsdateien
Referenzierte (Drittanbieter-)Bibliotheken
Referenzierte Geräte (mit EDS-Dateien)

Bei der Extraktion des Archivs in EcoStruxure Machine Expert werden die im Archiv enthaltenen Dateien automatisch in der aktuellen EcoStruxure Machine Expert-Version installiert.

Erstellen eines Projektarchivs auf Ihrem Computer

Gehen Sie zur Erstellung eines Projektarchivs auf Ihrem Rechner vor wie folgt:

Schritt	Aktion	Ergebnis/Kommentar
1	Führen Sie den Befehl Datei > Projektarchiv > Archiv speichern/versenden... aus.	Das Dialogfeld Projektarchivwird angezeigt.
2	Wählen Sie die Informationen aus, die in das Archiv aufgenommen werden sollen. Aktivieren bzw. deaktivieren Sie dazu die Kontrollkästchen der verschiedenen Kategorien. HINWEIS: In rot angezeigte Einträge benötigen Ihre Aufmerksamkeit. Bewegen Sie den Mauszeiger über die in rot dargestellte Bibiliothek, um einen Tooltipp mit weiteren Informationen anzuzeigen.	Die einzelnen Kategorien werden unter dieser Tabelle beschrieben.
3	Klicken Sie auf Speichern....	Daraufhin wird das Dialogfeld Projektarchiv speichern angezeigt.
4	Geben Sie im Dialogfeld Projektarchiv speichern einen Dateinamen ein, gehen Sie zu dem Ordner, in dem das Archiv gespeichert werden soll, und klicken Sie dann auf die Schaltfläche Speichern.	Die Projektarchivdatei wird erstellt und im angegebenen Speicherpfad abgelegt.

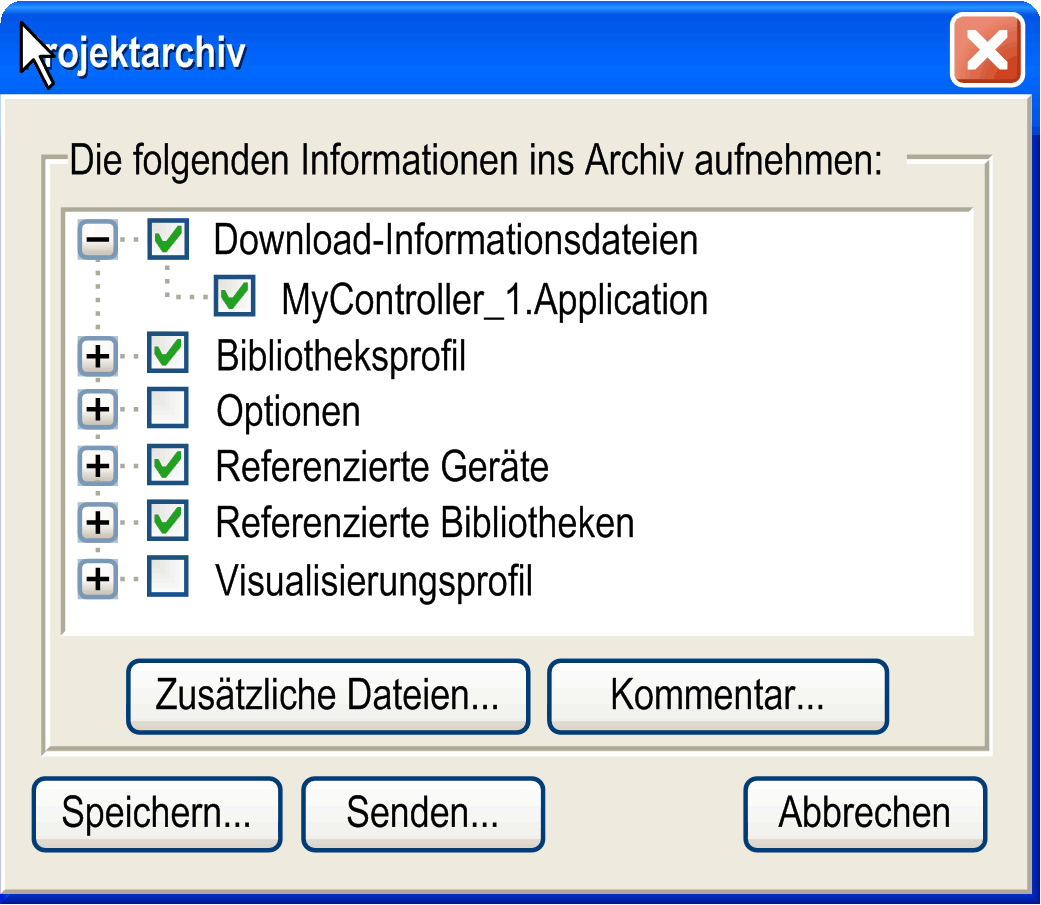

Kategorien im Dialogfeld Projektarchiv

Im Dialogfeld Projektarchiv können Sie die Informationen eines Projekts auswählen, die in das Projektarchiv aufgenommen werden sollen. Sie können dabei ganze Kategorien oder spezifische Informationen innerhalb einer Kategorie auswählen:

Kategorie	Beschreibung
Download-Informationsdateien	Wählen Sie die Option Download-Informationsdateien aus, um die Kompilierungsinformationen (Datei compileinfo) in das Archiv Ihres Projekts aufzunehmen. Dadurch können Sie sich bei den Steuerungen mit dem archivierten Projekt anmelden, ohne das Projekt neu generieren zu müssen.
FDT BulkData	Wählen Sie die Option FDT BulkData aus, um DTM-Informationen in das Projektarchiv aufzunehmen.
Bibliotheksprofil	Wählen Sie Bibliotheken in der Bibliotheksliste des im Projekt verwendeten Bibliotheksprofils aus.
Optionen	Wählen Sie die Optionen aus, die in das Archiv aufgenommen werden sollen. Zur Auswahl stehen Sie im Dialogfeld Tools > Optionen definierten Optionen. Sie können zwischen lokalen und benutzerdefinierten sowie zwischen allen und projektspezifischen Einstellungen unterscheiden.
Referenzierte Geräte	Wählen Sie die im Projekt verwendeten Geräte aus, die in das Archiv aufgenommen werden sollen. Wählen Sie diese Kategorie zur Beibehaltung der Kompatibilität.
Referenzierte Bibliotheken	Wählen Sie die im Bibliotheksverwalter Ihres Projekts enthaltenen Bibliotheken aus, die in das Archiv aufgenommen werden sollen. Wählen Sie diese Kategorie zur Beibehaltung der Kompatibilität.
Smart Template	Wählen Sie das im Smart Template-Repository Ihres Projekts enthaltene Smart Template aus, das in das Archiv aufgenommen werden soll. Wählen Sie diese Kategorie zur Beibehaltung der Kompatibilität.
Visualisierungsprofil	Wählen Sie das verwendete Visualisierungsprofil aus, um es in das Archiv des Projekts aufzunehmen.

Schaltflächen im Dialogfeld Projektarchiv

Im Dialogfeld Projektarchiv sind folgende Schaltflächen verfügbar, über die weitere Funktionen aufgerufen werden können:

Kategorie	Beschreibung
Zusätzliche Dateien...	Klicken Sie auf die Schaltfläche Zusätzliche Dateien..., um einzelne Dateien oder Ordner für das Archiv auszuwählen.
Kommentar	Klicken Sie auf die Schaltfläche Kommentar, um ein Eingabefeld anzuzeigen, in das Sie einen Kommentar eingeben können. Der Kommentar wird bei der Extraktion des Projektarchivs verfügbar.
Speichern	Klicken Sie auf die Schaltfläche Speichern, um das Projektarchiv zu speichern.
Senden	Klicken Sie auf die Schaltfläche Senden, um die Archivdatei per E-Mail zu senden. Dadurch wird der auf Ihrem Computer installierte E-Mail-Client mit einer neuen E-Mail mit der Archivdatei im Anhang gestartet.
Abbrechen	Klicken Sie auf die Schaltfläche Abbrechen, um das Dialogfeld Projektarchiv ohne Erstellung eines Projektarchivs zu schließen.
