Ausführen
Überblick

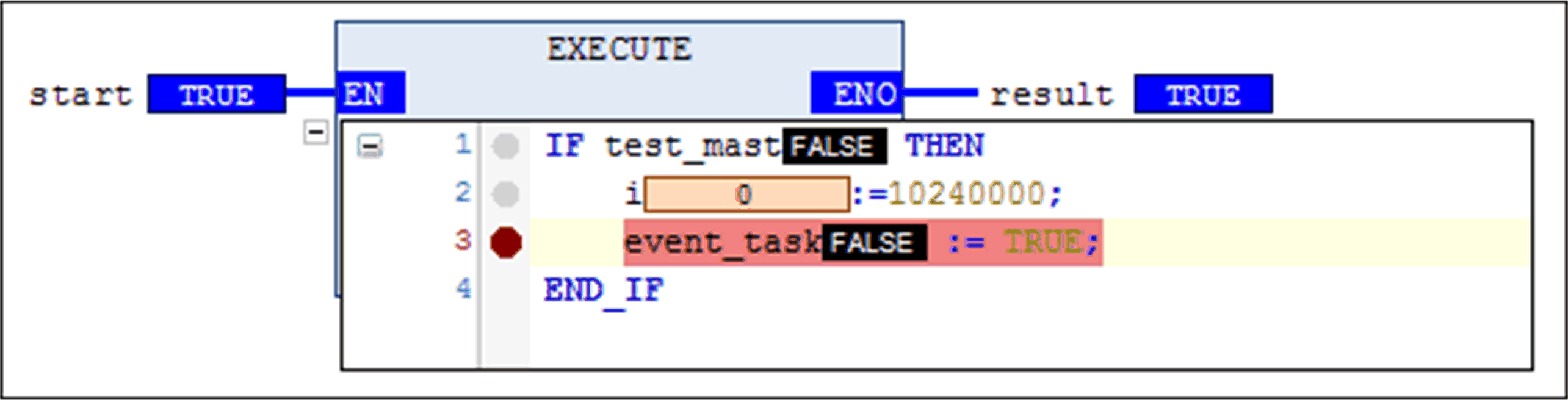

Das Element Execute ist ein Baustein mit EN/ENO, das Sie in ein FBD- oder LD-Netzwerk einfügen und mit ST-Code füllen können. Der ST-Code wird ausgeführt, wenn der Baustein für die Verarbeitung mit einem TRUE-Signal am EN-Eingang aktiviert wird.
Ziehen Sie das Element Execute aus den Werkzeugen in das Netzwerk, oder führen Sie (Befehl) aus, um das Element einzufügen.

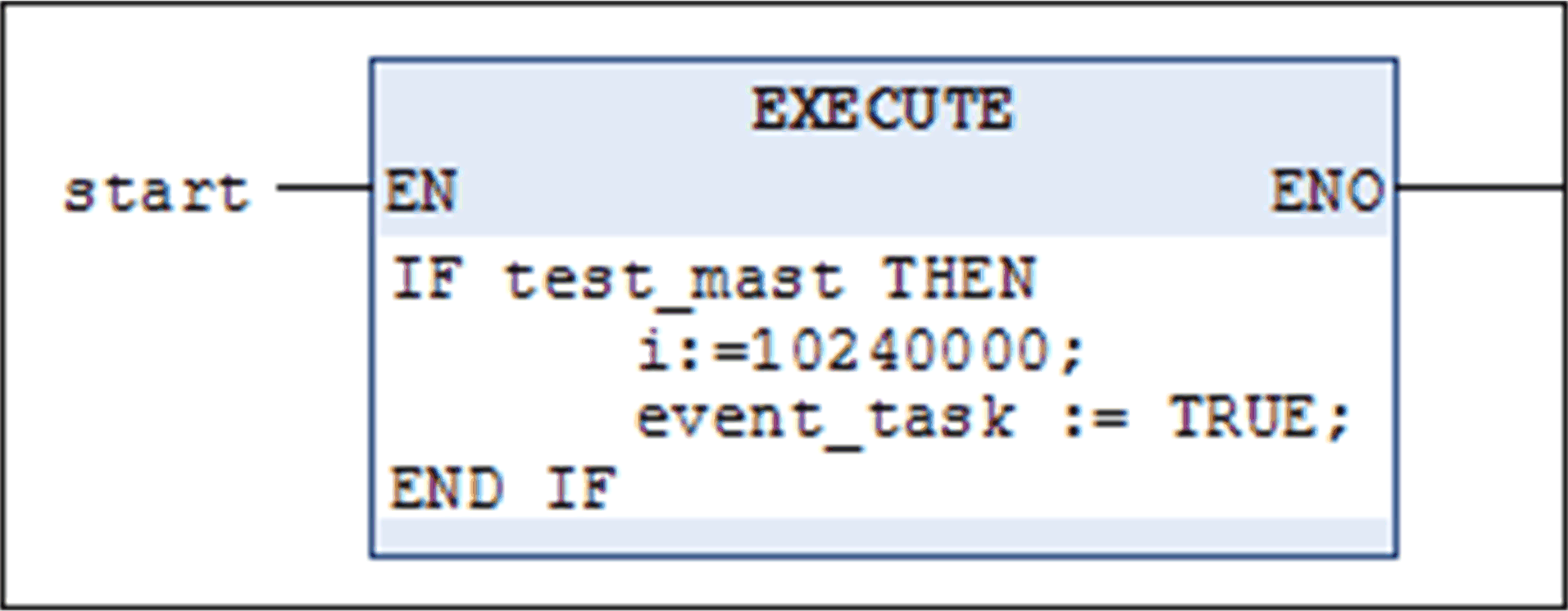

ST-Code eingeben
|
Schritt |
Aktion |
Kommentar |
|---|---|---|
|
1 |
Klicken Sie auf das Eingangsfeld mit dem Text |
Der ST-Editor wird mit den üblichen Funktionen geöffnet. |
|
2 |
Geben Sie den ST-Code ein. |
Die erforderlichen Variablendeklarationen werden in den Deklarationsbereich des FBD/LD/IL-Funktionsbaustein eingefügt. |
|
3 |
Schließen Sie die Eingabe des Codes ab, indem Sie auf eine Stelle außerhalb des Bausteins klicken oder + drücken. |
– |
