Physische Beschreibung

Einführung

Jede Halbleiterscheibe setzt sich aus 3 Elementen zusammen: Busbasis (Grundträger), Elektronikmodul und Klemmenleiste.

Elemente

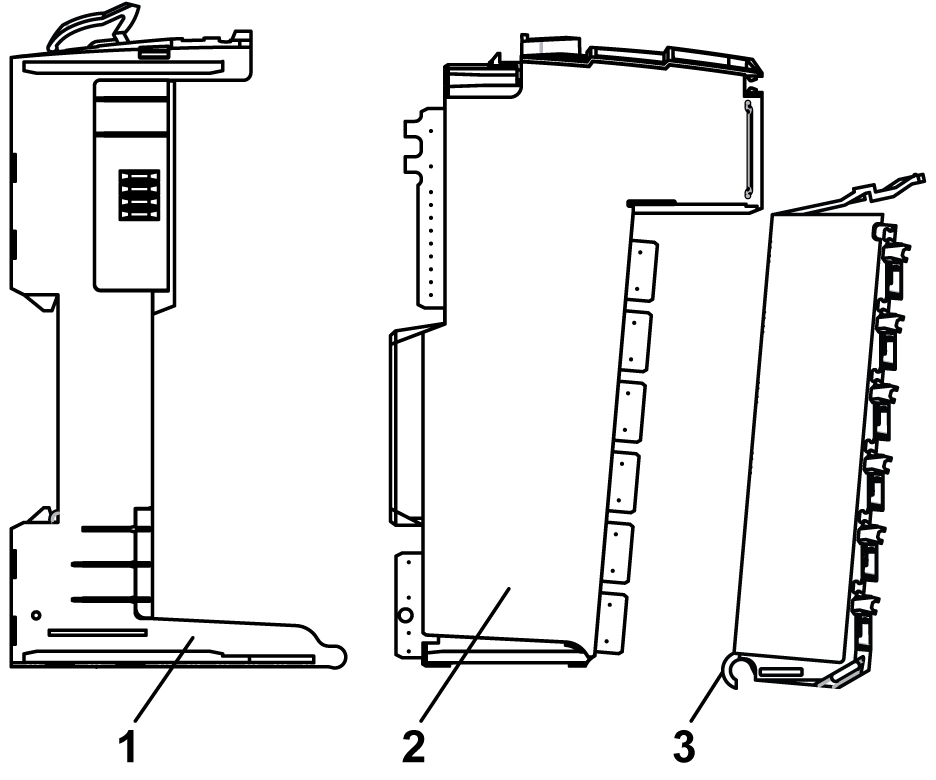

Die folgende Abbildung zeigt die verschiedenen Elemente einer Halbleiterscheibe:

1 Busbasis (Grundträger)

2 Elektronikmodul

3 Klemmenleiste

Nach der Montage bilden die drei Komponenten eine komplette Einheit mit umfassender Festigkeit gegenüber Vibrationen und elektrostatischen Entladungen.

HINWEIS
	ELEKTROSTATISCHE ENTLADUNG Berühren Sie niemals die Kontakte des Elektronikmoduls. Der Steckverbinder ist während des normalen Betriebs stets in seiner Position zu belassen. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Abmessungen

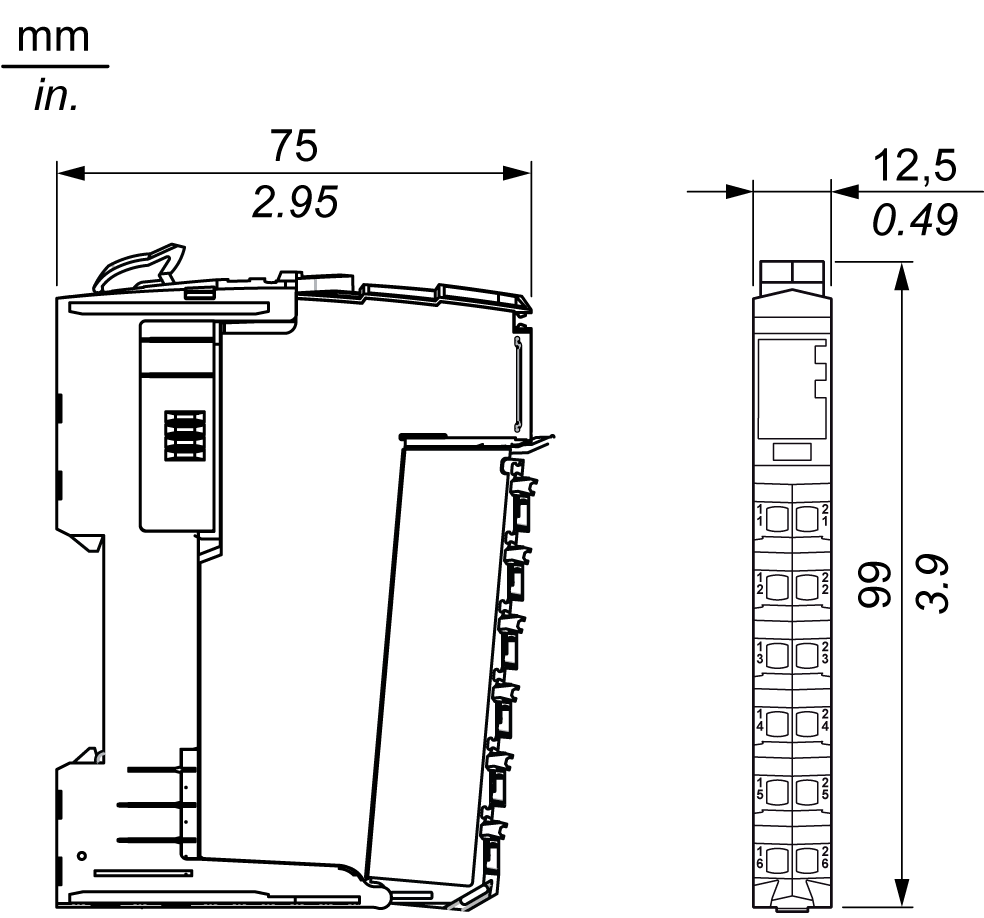

Die folgende Abbildung zeigt die Abmessungen einer Halbleiterscheibe:

Pinbelegung

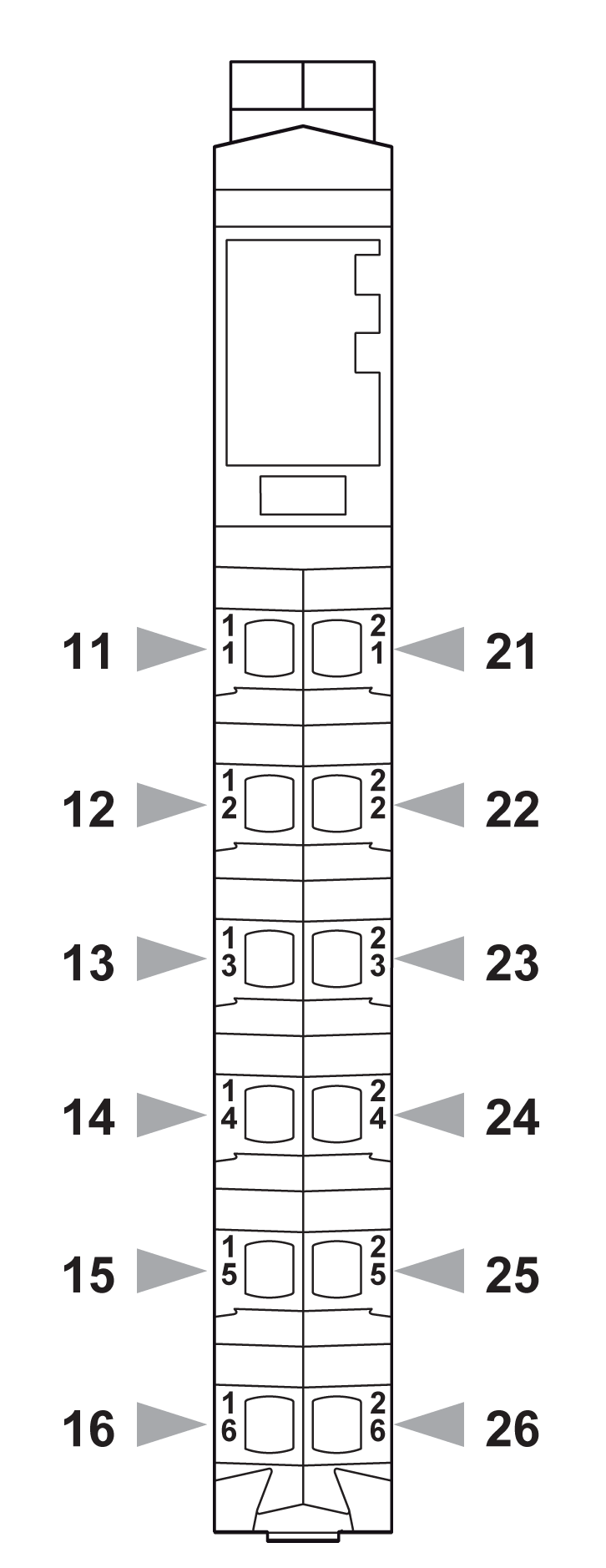

Die folgende Abbildung zeigt die Pinbelegung der 12-poligen Klemmenleiste:

Zubehör

Siehe Installation der Zubehörteile.

Kennzeichnung

Siehe Kennzeichnung des TM5-Systems.
