DigitalIO - Funktionsbeschreibung

Übersicht

Typ	Funktionsbaustein
Verfügbar ab	V2.0.3.0

Funktionsbeschreibung

Der Funktionsbaustein DigitalIO stellt Informationen zum digitalen E/A-avatar mit vier Eingängen und zwei Ausgängen bereit.

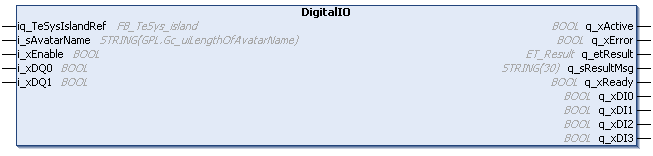

Schnittstelle

Eingang	Datentyp	Beschreibung
iq_TeSysIslandRef	FB_TeSys_island	Verweis auf das TeSys island-Gerät.
i_sAvatarName	STRING(GPL.Gc_uiLengthOfAvatarName)	Verweis auf den in der TeSys island-Konfiguration definierten avatar.
i_xEnable	BOOL	Bei einer steigenden Flanke am Eingang i_xEnable startet der zyklische Datenaustausch zwischen dem Funktionsbaustein und dem ausgewählten avatar. Solange i_xEnable TRUE ist, werden die zyklischen Daten bei jedem Steuerungszyklus ausgetauscht. Eine fallende Flanke am Eingang i_xEnable beendet den Datenaustausch. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute.
i_xDQ0	BOOL	Wenn dieser Eingang auf TRUE gesetzt wird, wird der Digitalausgang 0 auf TRUE gesetzt.
i_xDQ1	BOOL	Wenn dieser Eingang auf TRUE gesetzt wird, wird der Digitalausgang 1 auf TRUE gesetzt.

Ausgang	Datentyp	Beschreibung
q_xActive	BOOL	Wenn der Funktionsbaustein aktiv ist, wird dieser Ausgang auf TRUE gesetzt.
q_xError	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg,
q_etResult	ET_Result	Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit.
q_sResultMsg	STRING[30]	Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit.
q_xReady	BOOL	Gibt TRUE an, wenn der Avatar für den Empfang von Befehlen bereit ist.
q_xDI0	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wird der Digitaleingang 0 des digitalen E/A des avatar auf TRUE gesetzt.
q_xDI1	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wird der Digitaleingang 1 des digitalen E/A des avatar auf TRUE gesetzt.
q_xDI2	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wird der Digitaleingang 2 des digitalen E/A des avatar auf TRUE gesetzt.
q_xDI3	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wird der Digitaleingang 3 des digitalen E/A des avatar auf TRUE gesetzt.
