SystemTimeGet – Funktionsbeschreibung

Übersicht

Typ	Funktionsbaustein
Verfügbar ab	V2.0.3.0

Funktionsbeschreibung

Der Funktionsbaustein SystemTimeGet liest die Systemzeit des Buskopplers.

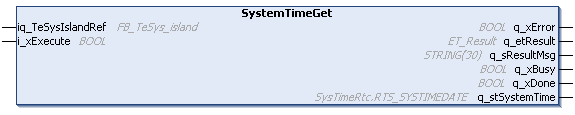

Schnittstelle

Eingang	Datentyp	Beschreibung
iq_TeSysIslandRef	FB_TeSys_island	Verweis auf das TeSys island-Gerät.
i_xExecute	BOOL	Bei einer steigenden Flanke an diesem Eingang startet der Funktionsbaustein die Ausführung. Die Ausgänge q_xDone, q_xError, q_etResult und q_etResultMsg werden bei fallenden Flanke an i_xExecute zurückgesetzt. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute.

Ausgang	Datentyp	Beschreibung
q_xError	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg,
q_etResult	ET_Result	Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit.
q_sResultMsg	STRING[30]	Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit.
q_xBusy	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, bedeutet das, dass der Funktionsbaustein ausgeführt wird.
q_xDone	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wurde die Ausführung erfolgreich abgeschlossen.
q_stSystemTime	`RTS_SYSTIMEDATE`	Gibt den Wert der Systemzeit vom Buskoppler an.

HINWEIS: Die Ausgänge q_stSystemTime.wDayOfWeek und q_stSystemTime.wYday sind keine Elemente der Buskoppler-Systemzeit. Diese Ausgänge werden berechnet, wenn der Funktionsbaustein SystemTimeGet ausgeführt wird.
