Die Ethernet-Schnittstelle wird für die folgenden Geräte verwendet:
oXBT GT1135
oXBT GT1335
oXBT GT2130
oXBT GT2330
oXBT GT2430
oXBT GT2930
oBaureihe XBT GT4000
oBaureihe XBT GT5000
oBaureihe XBT GT6000
oBaureihe XBT GT7000
oXBT GK2330
oXBT GK5330
oXBT GH2460
Diese Schnittstelle entspricht dem Standard IEEE 802.3 für Ethernet:
oAnschlüsse 10Base-T/100Base-TX (Baureihen XBT GT1005/2000/4000/5000/6000/7000, XBT GK und XBT GH)
In der folgenden Tabelle werden LED-Farben und -Status für alle Plattformen außer GT1135, XBT GT1335 und XBT GT6330 beschrieben:
|
LED |
Bedeutung |
|---|---|
|
Orange |
oSpannungsversorgung eingeschaltet: LED leuchtet auf. oBeim Senden oder Empfangen von Daten: LED blinkt. |
|
Grün |
Verbindungsaufbau: LED leuchtet auf. |
In der folgenden Tabelle werden die LED-Farben und Status für XBT GT1135, XBT GT1335 und XBT GT6330 beschrieben:
|
|
XBT GT 1135 XBT GT 1335 |
XBT GT 6330 |
||
|---|---|---|---|---|
|
Verbindung |
Grüne LED |
Orange LED |
Grüne LED |
Orange LED |
|
Getrennt |
Aus |
Aus |
Aus |
Aus |
|
HUB 100 MBit/s |
Ein/Blinken |
Aus |
Ein |
Blinken |
|
HUB 10 MBit/s |
Ein/Blinken |
Aus |
Ein |
Blinken |
|
Schalter 10 MBit/s HDX |
Ein/Blinken |
Aus |
Ein |
Blinken |
|
Schalter 10 MBit/s FDX |
Ein/Blinken |
Aus |
Ein |
Blinken |
|
Schalter 100 MBit/s HDX |
Ein/Blinken |
Aus |
Ein |
Blinken |
|
Schalter 100 MBit/s FDX |
Ein/Blinken |
Aus |
Ein |
Blinken |
|
Schalter Auto |
Ein/Blinken |
Ein |
Ein |
Blinken |
Die USB-Schnittstelle dient dem Anschluss eines USB-Datenübertragungskabels und wird für folgende Geräte verwendet:
oBaureihe XBT GT1005
oBaureihe XBT GT2000
oBaureihe XBT GT4000
oBaureihe XBT GT5000
oBaureihe XBT GT6000
oBaureihe XBT GT7000
oBaureihe XBT GK
oBaureihe XBT GT
Soundausgangs- / AUX-Eingangs-/Ausgangsschnittstelle für Geräte der Baureihen XBT GT 4000/5000/6000/7000 und XBT GK 5330
In der folgenden Tabelle werden die Kenndaten der Ausgangsschnittstelle für den AUX-Port beschrieben:
|
Soundausgangsschnittstelle |
Lautsprecher-Ausgang: 70 mW (Nennlast: 8 Ω, Frequenz: 1 kHz) Anschluss: Zweiteilige Klemmenleiste |
|
|
XBT GT2430 Lautsprecherausgabe: 70 mW (Nennlast: 8 Ω) Anschluss: Mini-Klinkenstecker 3,5 mm (0.13 in.) Audiomerkmale: Harmonische Verzerrung: Max. 5 % Bandbreite: 100 Hz ~ 2 kHz |
|
AUX-Eingangs-/Ausgangsschnittstelle |
Alarmausgang, RUN-Ausgang; Summerausgang: Nennspannung: 24 VDC Nennstrom: 50 mA |
|
Eingang für dezentralen Reset: Eingangsspannung: 2 VDC Eingangsstrom: 6 mA Betriebsspannung: (Wenn EIN) Min. 9 VDC, (wenn AUS) max. 2,5 VDC Anschluss: Zweiteilige Klemmenleiste |
Diese Schnittstelle wird für einen dezentralen Reset und für Ausgänge (Alarm, Summer, Sound, Run) verwendet.
|
Anschlussbelegung |
Pin |
Signalname |
Richtung |
Bedeutung |
|---|---|---|---|---|
|
1 |
RESET IN_A |
Eingang |
Eingang für dezentralen Reset |
|
2 |
RESET IN_B |
Eingang |
||
|
3 |
RUN+ |
Ausgang |
RUN-Signal |
|
|
4 |
RUN– |
Ausgang |
||
|
5 |
ALARM+ |
Ausgang |
ALARM-Signal |
|
|
6 |
ALARM– |
Ausgang |
||
|
7 |
BUZZER+ |
Ausgang |
Summer-Signal |
|
|
8 |
BUZZER– |
Ausgang |
||
|
9 |
NC |
– |
Nicht angeschlossen |
|
|
10 |
NC |
– |
Nicht angeschlossen |
|
|
11 |
SP |
Ausgang |
Lautsprecher-Ausgang |
|
|
12 |
SP_GROUND |
Ausgang |
Lautsprecher-Masse |

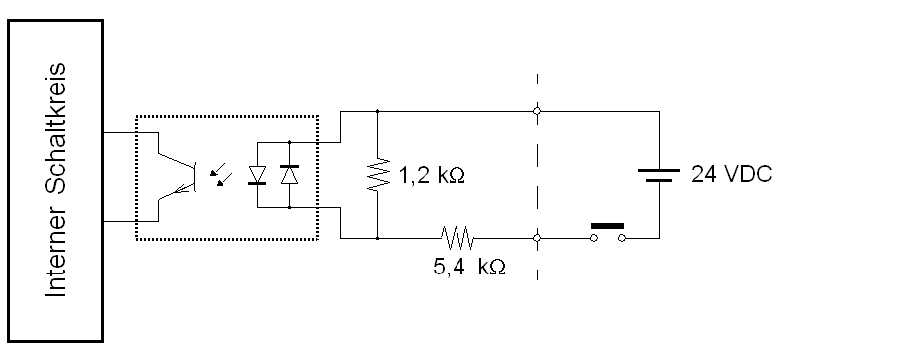

Eingangsschaltkreis

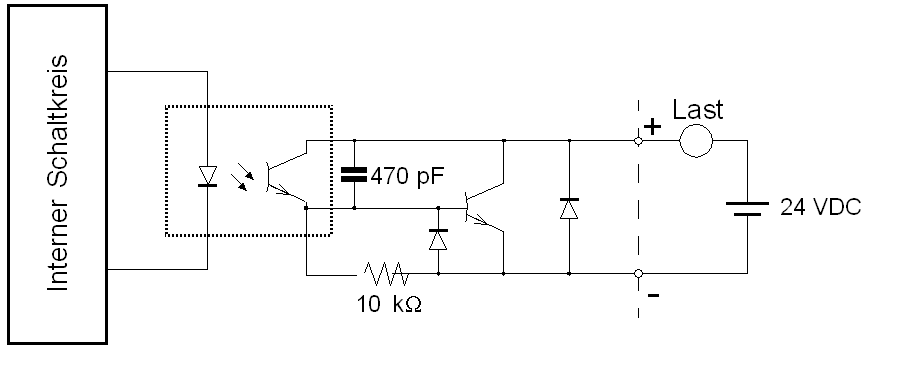

Ausgangsschaltkreis
AUX-Ausgangsschnittstelle für XBT GH
In der folgenden Tabelle werden die Kenndaten der Ausgangsschnittstelle für eine Verwendung des XBT GH mit dem Abzweiggehäuse XBT ZGJBOX beschrieben:
|
AUX-Ausgangsschnittstelle |
Alarmausgang, RUN-Ausgang; Summerausgang: Nennspannung: 24 VDC Nennstrom: 300 mA |
Diese Schnittstelle wird für die AUX-Ausgänge (Alarm, Summer, Run) verwendet:
|
Entsprechung auf dem Abzweiggehäuse |
Pin-Nr. (auf dem Abzweiggehäuse) |
Signalname |
Richtung |
Bedeutung |
|---|---|---|---|---|
|
DOUT1 |
19 |
RUN+ |
Ausgang |
RUN-Signal |
|
DOUT1_GND |
20 |
RUN– |
Ausgang |
|
|
DOUT0 |
21 |
ALARM+ |
Ausgang |
ALARM-Signal |
|
DOUT0_GND |
22 |
ALARM– |
Ausgang |
|
|
BUZZ |
23 |
BUZZER+ |
Ausgang |
Summer-Signal |
|
BUZZ_GND |
24 |
BUZZER– |
Ausgang |
Weitere Informationen finden Sie im XBT G• Abzweiggehäuse Installationshandbuch AAV89571.
