Abmessungen des Schaltpultausschnitts

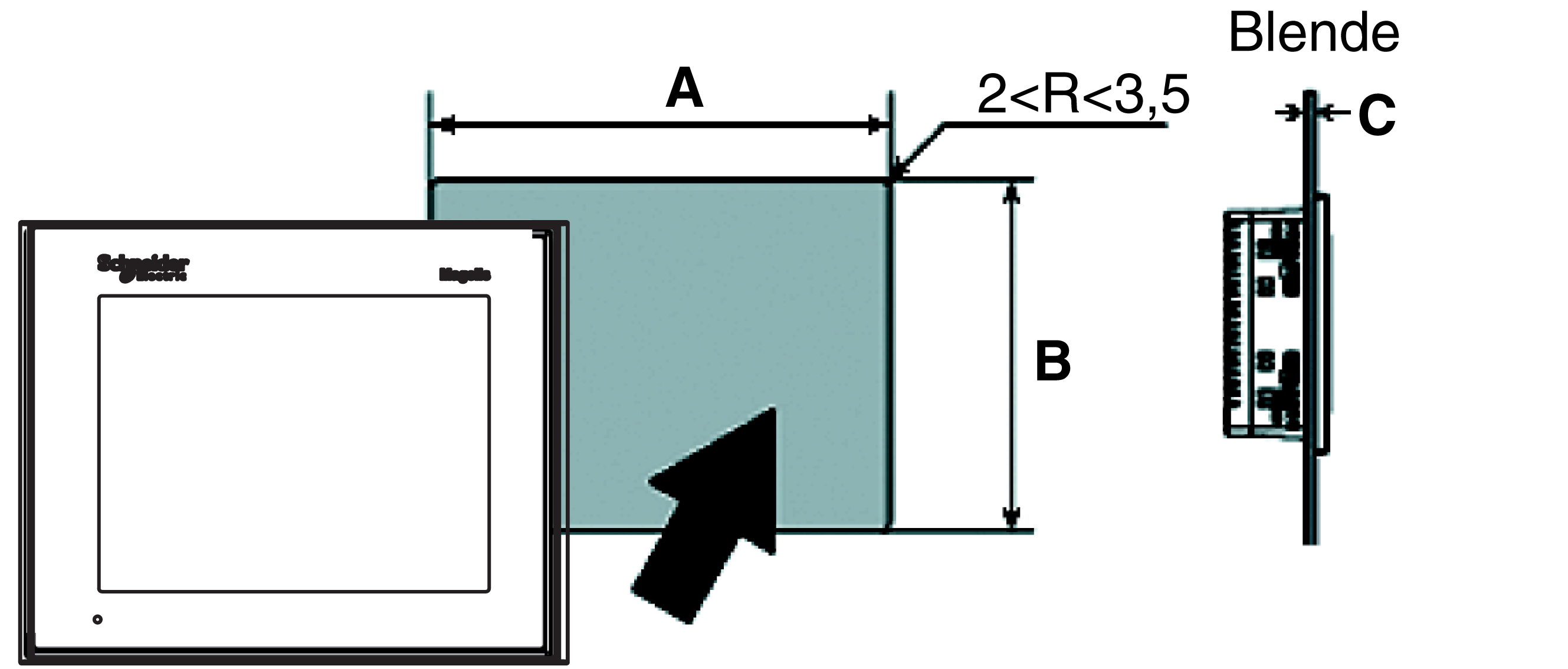

Erstellen Sie einen Schaltpultausschnitt und setzen Sie das Gerät von der Frontseite in das Schaltpult ein. Die folgende Abbildung zeigt den Schaltpultausschnitt für ein XBT GT/XBT GK-Gerät (Beispiel aus der Baureihe XBT GT1005).
Die folgende Tabelle enthält die Abmessungen des Schaltpultausschnitts für jedes Gerät:
|
Gerät |
A |
B |
C Halter für die Schraubmontage |
C Federklemmen |
|---|---|---|---|---|
|
XBT GT 1105 XBT GT 1135 XBT GT1335 |
118,5+1/0 mm (4.67+0.04/0 in.) |
92,5+1/0 mm (3.64+0.04/0 in.) |
1,6...5 mm (0.06...0.20 in.) |
1,5...6 mm (0.06...0.24 in.) |
|
XBT GT2110 XBT GT2120 XBT GT2130 XBT GT2220 XBT GT2330 XBT GT2430 XBT GT2930 |
156+1/0 mm (6.14+0.04/0 in.) |
123,5+1/0 mm (4.86+0.04/0 in.) |
1,6...5 mm (0.06...0.20 in.) |
1,5...6 mm (0.06...0.24 in.) |
|
XBT GT4230 XBT GT4330 XBT GT4340 |
204,5+1/0 mm (8.05+0.04/0 in.) |
159,5+1/0 mm (6.28+0.04/0 in.) |
1,6...10 mm (0.06...0.39 in.) |
1,5...6 mm (0.06...0.24 in.) |
|
XBT GT5230 |
301,5+1/0 mm (11.87+0.04/0 in.) |
227,5+1/0 mm (8.96+0.04/0 in.) |
1,6...10 mm (0.06...0.39 in.) |
1,5...6 mm (0.06...0.24 in.) |
|
XBT GT5330 XBT GT5340 XBT GT5430 |
259+1/0 mm (10.20+0.04/0 in.) |
201+1/0 mm (7.91+0.04/0 in.) |
1,6...10 mm 0.06...0.39 in. |
1,5...6 mm (0.06...0.24 in.) |
|
XBT GT6330 XBT GT6340 |
301,5+1/0 mm (11.87+0.04/0 in.) |
227,5+1/0 mm (8.96+0.04/0 in.) |
1,6...10 mm (0.06...0.39 in.) |
1,5...6 mm (0.06...0.24 in.) |
|
XBT GT7340 |
383,5+1/0 mm (15.10+0.04/0 in.) |
282,5+1/0 mm (11.12+0.04/0 in.) |
1,6...10 mm (0.06...0.39 in.) |
1,5...6 mm (0.06...0.24 in.) |
|
XBT GK2120 XBT GK2330 |
209+/-0.4 mm (8.18+/-0.01 in.) |
243+/-0.4 mm (9.52+/-0.01 in.) |
1,5...6 mm (0.06...0.24 in.) |
1,5...6 mm (0.06...0.24 in.) |
|
XBT GK5330 |
285+/-0.4 mm (11.22+/-0.01 in.) |
309+/-0.4 mm (12.17+/-0.01 in.) |
1,5...6 mm (0.06...0.24 in.) |
1,5...6 mm (0.06...0.24 in.) |
