Bauteil
|
Name
|
Beschreibung
|
|

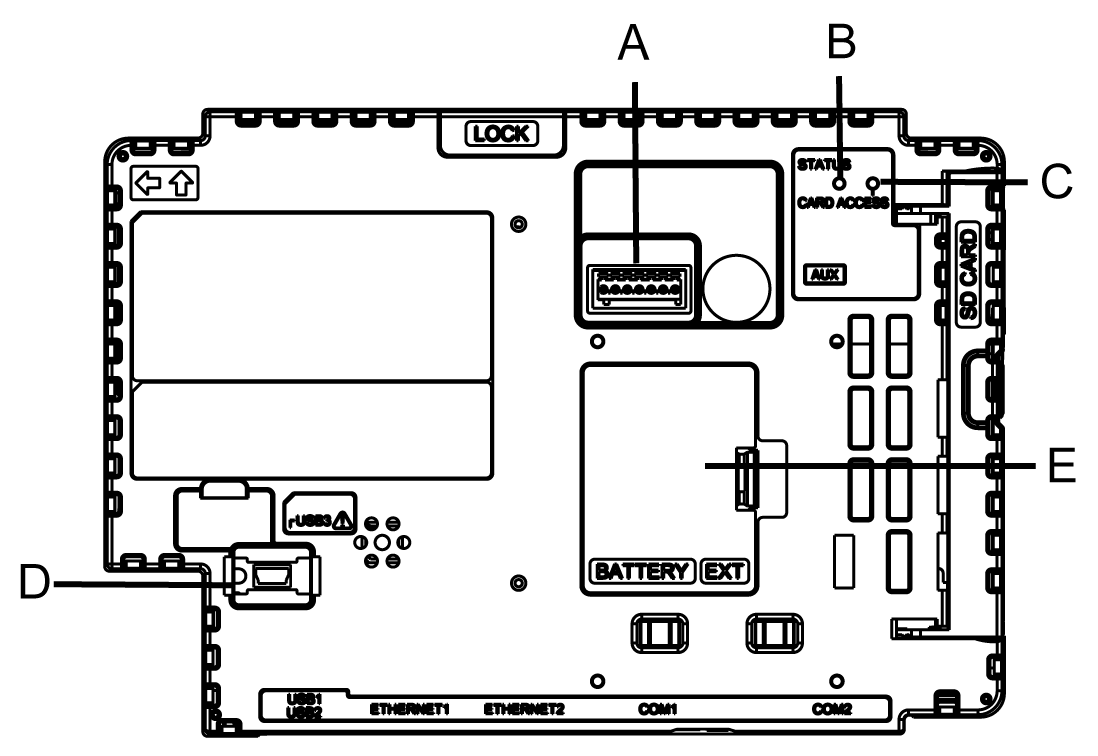

A
|
Hilfsausgang/-Lautsprecherausgang (AUX)
|
Diese Schnittstelle ist ein Alarmausgang oder Summerausgang sowie ein Tonausgang.
|
|
B
|
Status-LED
|
|
|
C
|
Kartenzugriffs-LED
|
|
|
D
|
USB-Schnittstelle (mini-B)
|
USB 2,0-kompatibel (mini-Typ B) x 1.
Maximale Übertragungsentfernung: 5 m (16,4 ft)

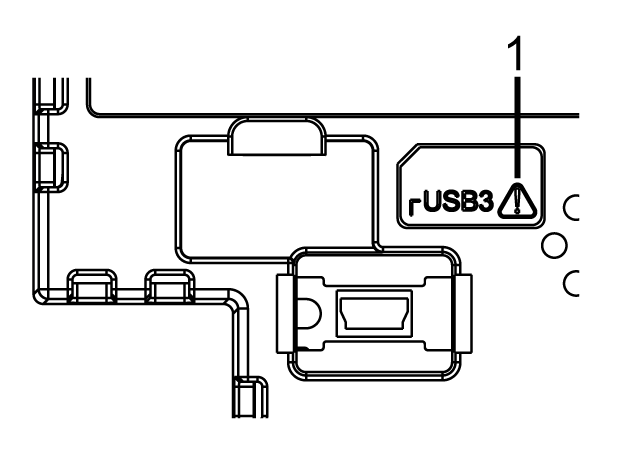

1 Dieses Zeichen weist auf Sicherheitshinweise für Schnittstellenanschluss hin.
|
|
E
|
Erweiterungsgerät-Schnittstellenabdeckung (EXT)
|
Das Erweiterungsgerät kann über die Erweiterungsgerät-Schnittstelle angeschlossen werden, und der Akku für den Sicherungsspeicher kann angeschlossen oder ausgetauscht werden.
|
|

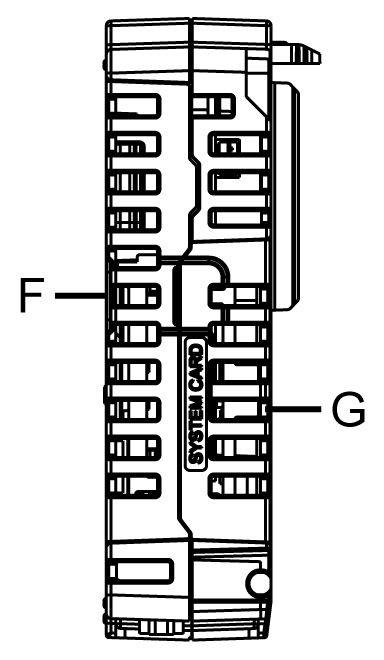

F
|
Speicherkartenabdeckung
|
Die SD-Karte befindet sich in der Öffnung der Speicherkartenabdeckung.
|
|
G
|
Systemkartenabdeckung
|
Die Systemkarte befindet sich in der Systemkartenabdeckung. Diese Abdeckung kann nicht geöffnet werden, wenn das Box-Modul in Betrieb ist.
|
|
H
|

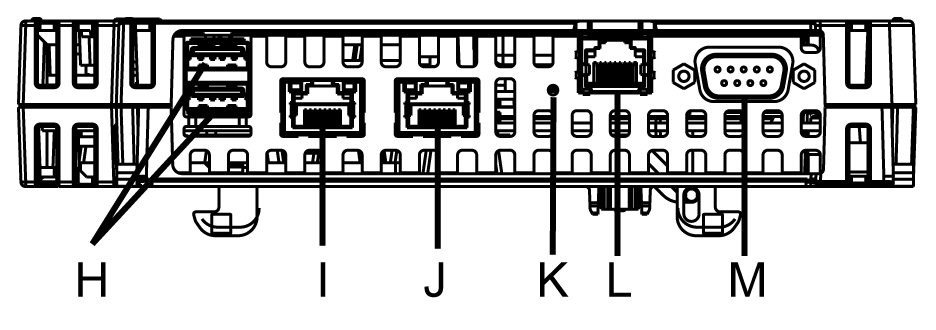

USB-Schnittstelle (Typ A)
|
USB 2,0-kompatibel (Typ A) x 2.
Netzspannung: 5 Vdc ±5%
Maximaler bereitgestellter Strom: 500 mA
Maximale Übertragungsentfernung: 5 m (16,4 ft)
|
|
I
|
Ethernetschnittstelle (Ethernet1)
|
Ethernet-Übertragungsschnittstelle (10BASE-T/ 100BASE-TX/ 1000BASE-T)
Stecker: Modular Jack-Stecker (RJ-45) x 1
|
|
J
|
Ethernetschnittstelle (Ethernet2)
|
Ethernet-Übertragungsschnittstelle (10BASE-T/ 100BASE-TX/ 1000BASE-T)
Stecker: Modular Jack-Stecker (RJ-45) x 1
|
|
K
|
COM1 LED
|
|
|
L
|
Serielle Schnittstelle (COM 1)
|
Serielle Schnittstelle RS-485 (Isolierung)
Steckverbinder: Modular Jack-Stecker (RJ-45)x1.
|
|
M
|
Serielle Schnittstelle (COM2)
|
Serielle Schnittstelle RS-232C/422/485 (die Kommunikationsmethode kann per Software geändert werden).
Steckverbinder: D-Sub, 9-polig (Stecker) x 1
|
|

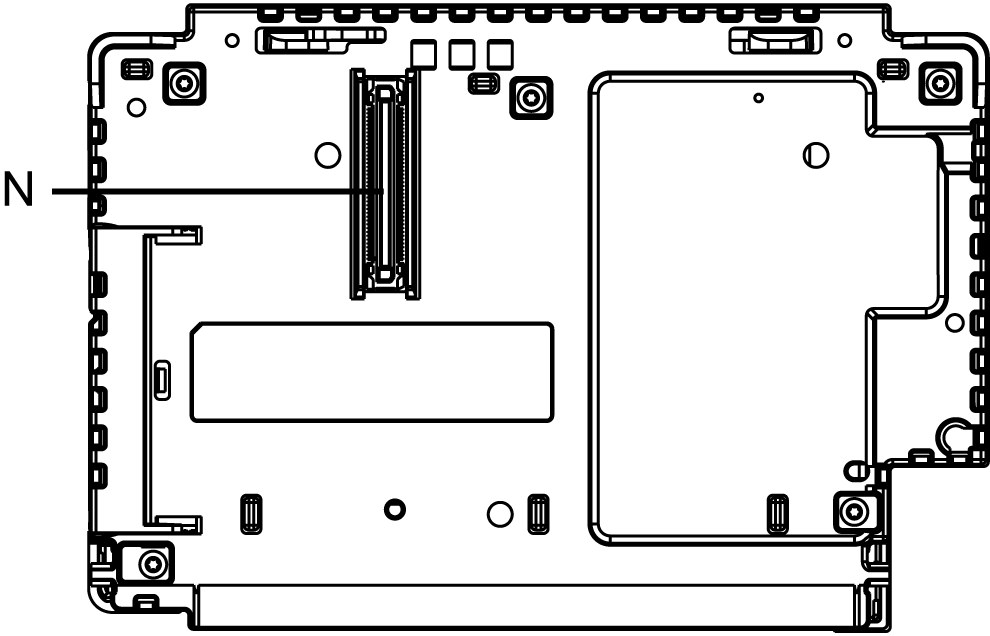

N
|
Display-Modul-Schnittstelle
|
Schnittstelle zur Verbindung des Display-Moduls und des Box-Moduls.
|
