Vordere USB-Abdeckung

Öffnen der frontseitigen USB-Abdeckung

Beim Smart Display gilt für die Frontseite: Gehäuse IP66F, IP67F, Typ 1, Typ 4X (Verwendung nur in Innenräumen) oder Typ 13, und bei offener Front-USB-Abdeckung^*1 besteht die Front aus einem Gehäuse vom Typ 1.

VORSICHT

VERLETZUNGSGEFAHR

Achten Sie darauf, beim Öfnnen der vorderen USB-Abdeckung nicht Ihre Finger zu verletzen.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

*1 Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4 lb-in).

HINWEIS: IP66F und IP67F sind nicht Bestandteil der UL-Zertifizierung.

Schritt	Aktion
1	Lösen Sie die Schrauben oben auf der vorderen USB-Abdeckung mit einem Kreuzschlitzschraubendreher. HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4 lb-in).
2	Die USB-Schnittstelle kommt zum Vorschein, sobald Sie die vordere USB-Abdeckung nach außen ziehen.

Schritt

Aktion

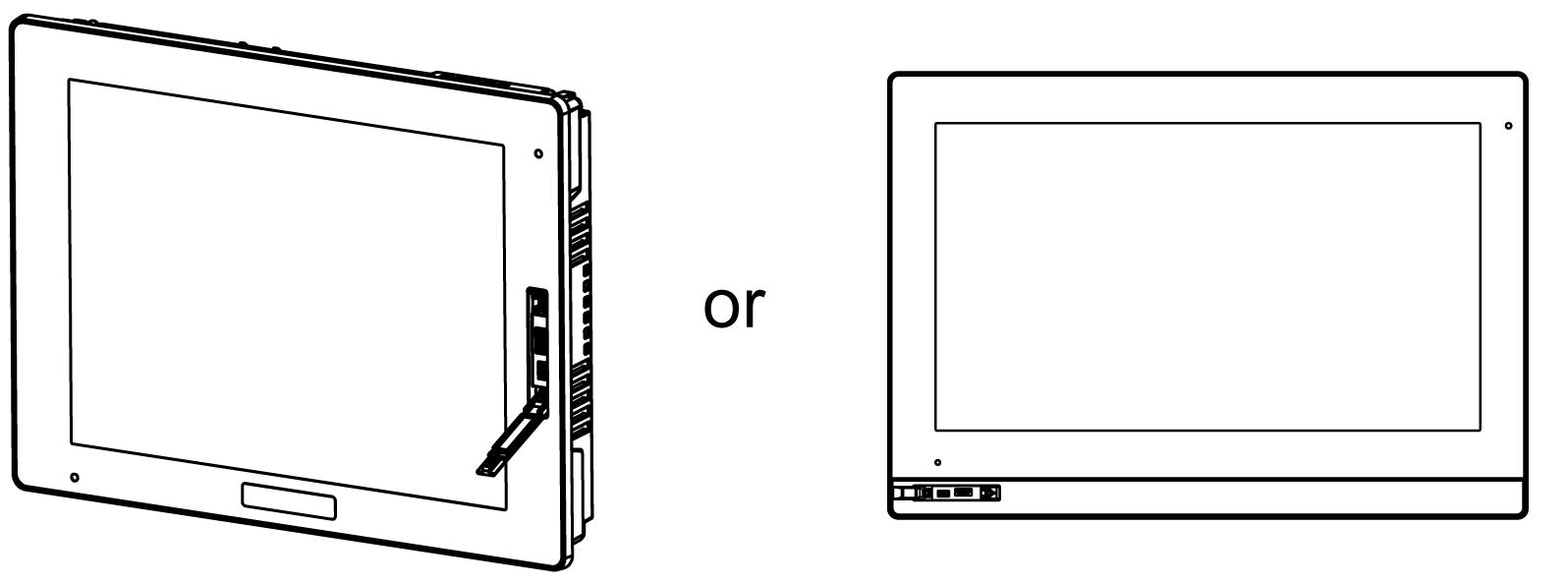

Lösen Sie die Schrauben oben auf der vorderen USB-Abdeckung mit einem Kreuzschlitzschraubendreher.

HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4 lb-in).

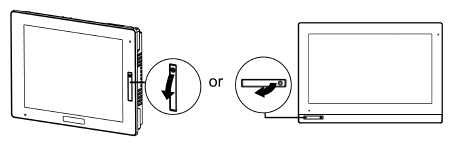

Die USB-Schnittstelle kommt zum Vorschein, sobald Sie die vordere USB-Abdeckung nach außen ziehen.

HINWEIS

BESCHÄDIGTES GEHÄUSE

Ziehen Sie die Schrauben mit einem Anzugsdrehmoment von maximal 0,5 N•m (4,4 lb-in) fest.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
