Entfernen vom Display Module
|
  GEFAHR
|
|
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN
|
|
oUnterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
oTrennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.
oVerwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
oMontieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
|
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
|
|
HINWEIS
|
|
BESCHÄDIGUNG VON GERÄTEN
|
|
Bei vertikaler Montage dieses Produkts entfernen Sie das Display-Modul zunächst aus der Monategplatte, und entfernen Sie dann das Box-Modul vom Display-Modul.
|
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
|
|
Schritt
|
Aktion
|
|
1
|
Bei vertikaler Montage dieses Produkts entfernen Sie das Display-Modul aus dem Ausschnitt, und legen Sie es mit dem Bildschirm nach unten auf eine saubere, ebene Oberfläche. Weitere Informationen hierzu erhalten Sie unter Entfernen aus dem Ausschnitt.
|
|
2
|

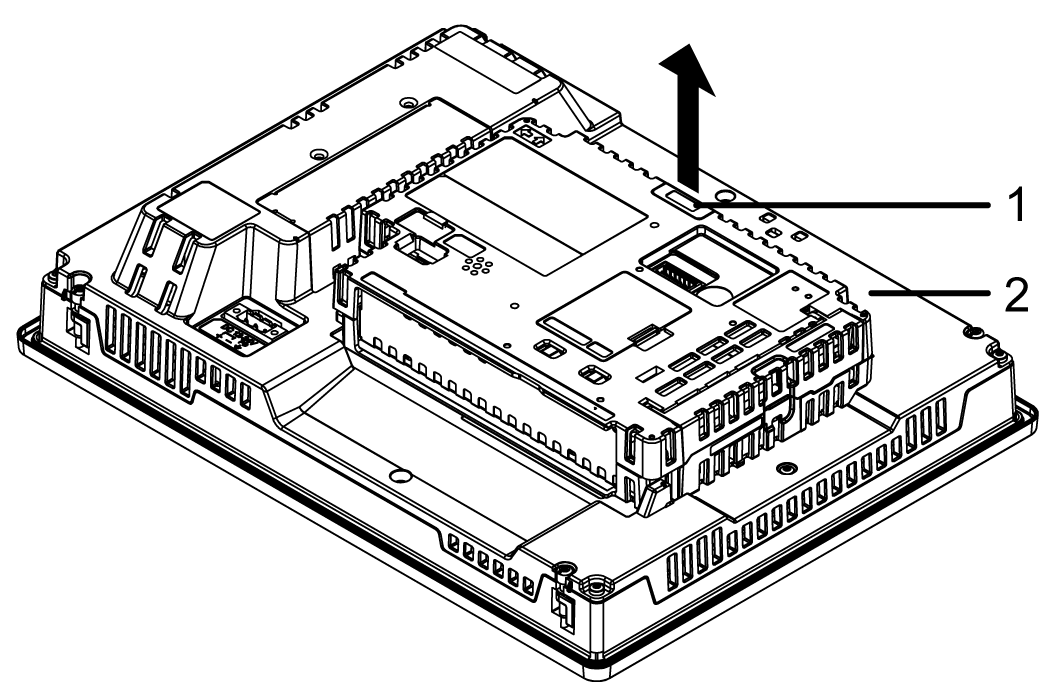

Lösen Sie die VERRIEGELUNG oben auf dem Box-Modul gemäß Abbildung.
1 VERRIEGELUNG
2 Display-Modul
|
|
3
|

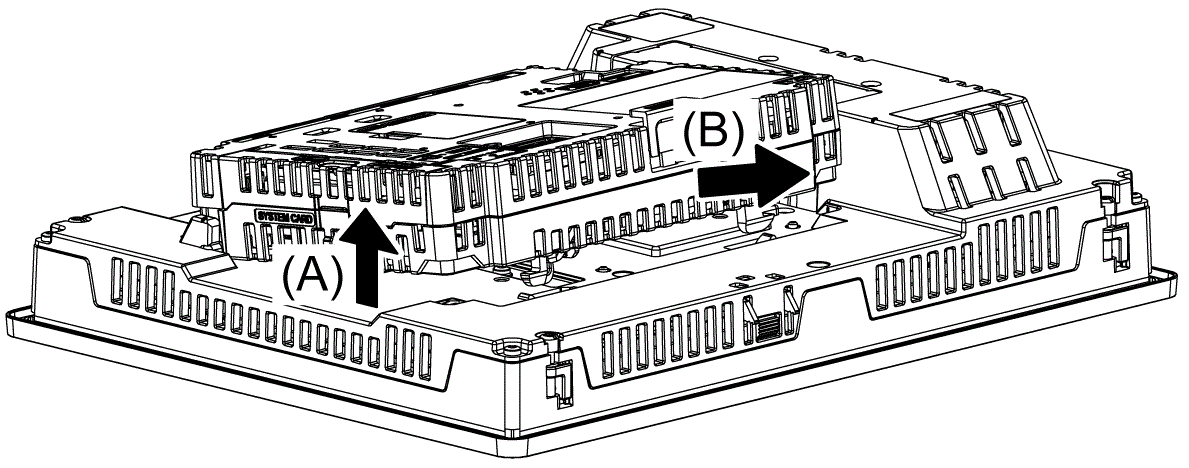

Heben Sie das Box-Modul in die in der Abbildung durch Pfeil (A) angezeigte Richtung, und entfernen Sie es durch Schieben in die durch Pfeil (B) angezeigte Richtung.
|
|
 VORSICHT
|
|
VERLETZUNGSGEFAHR
|
|
oBei Entfernen des Box-Moduls vom Display-Modul ist das Gerät entsprechend zu halten, damit es nicht herunterfällt.
oVerwenden Sie dazu beide Hände.
|
|
Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.
|
