Vorbereitung des Schaltschranks
Überblick
| GEFAHR | |
|---|---|
|
Schritt |
Aktion |
|---|---|
|
1 |
Sofern erforderlich, einen zusätzlichen Lüfter im Schaltschrank installieren, um die maximale Umgebungstemperatur während des Betriebs nicht zu überschreiten. |
|
2 |
Den Lufteinlass des Gerätelüfters nicht behindern. |
|
3 |
Montagebohrungen im Schaltschrank im 45-mm-Raster (1.77 in) vornehmen (± 0,2 mm / ± 0.01 in). |
|
4 |
Toleranzwerte und Abstände zu den Kabelkanälen und nebenliegenden Lexium 62 Servo Drives oder anderen Wärme erzeugenden Geräten im Schaltschrank beachten. |

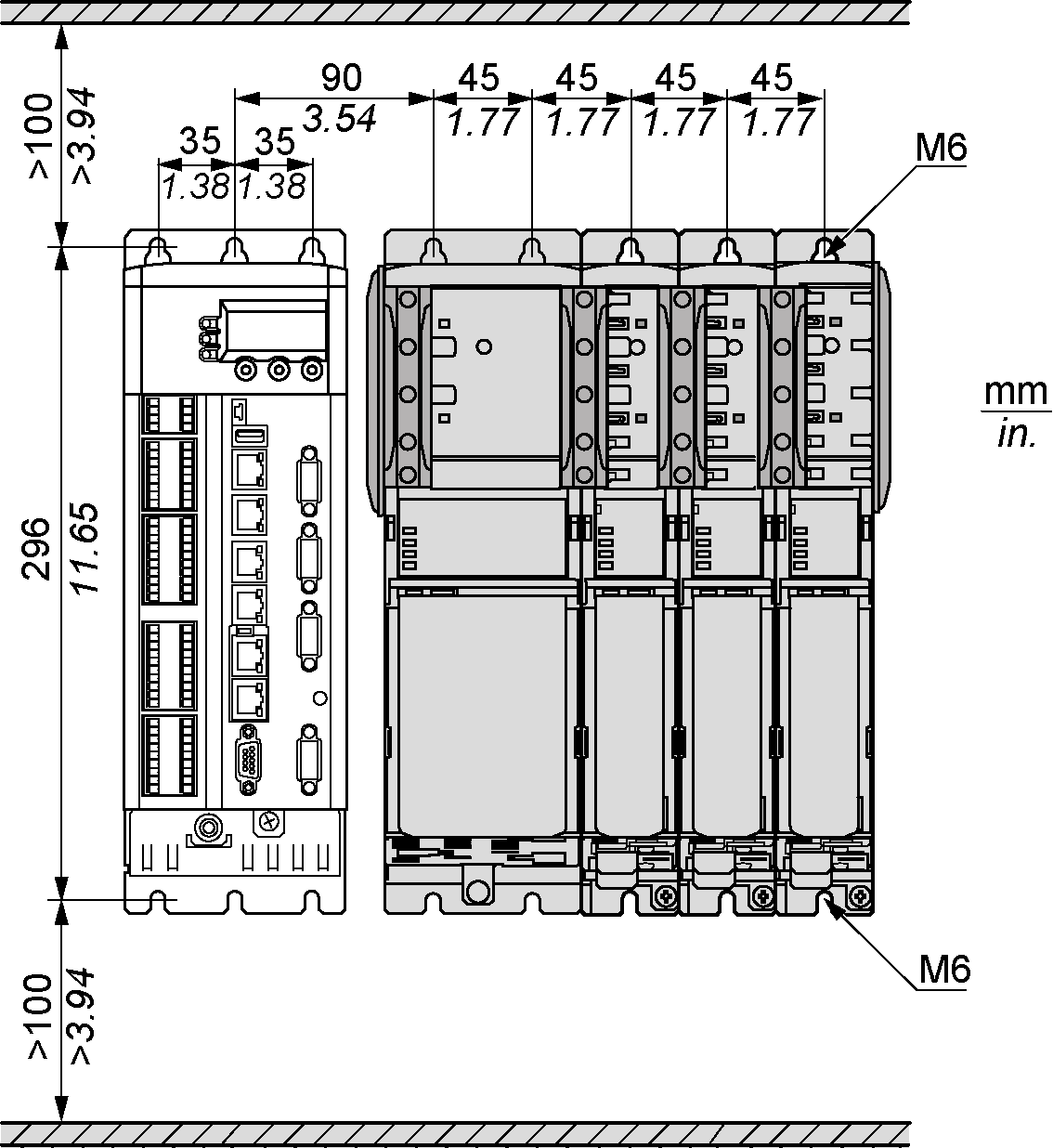

Erforderliche Abstände im Schaltschrank für den PacDrive LMC Pro/Pro2, Lexium 62 Power Supply, Lexium 62 Servo Drive
Erforderliche Abstände im Schaltschrank für den PacDrive LMC Pro/Pro2, Lexium 62 Power Supply, Lexium 62 Servo Drive:

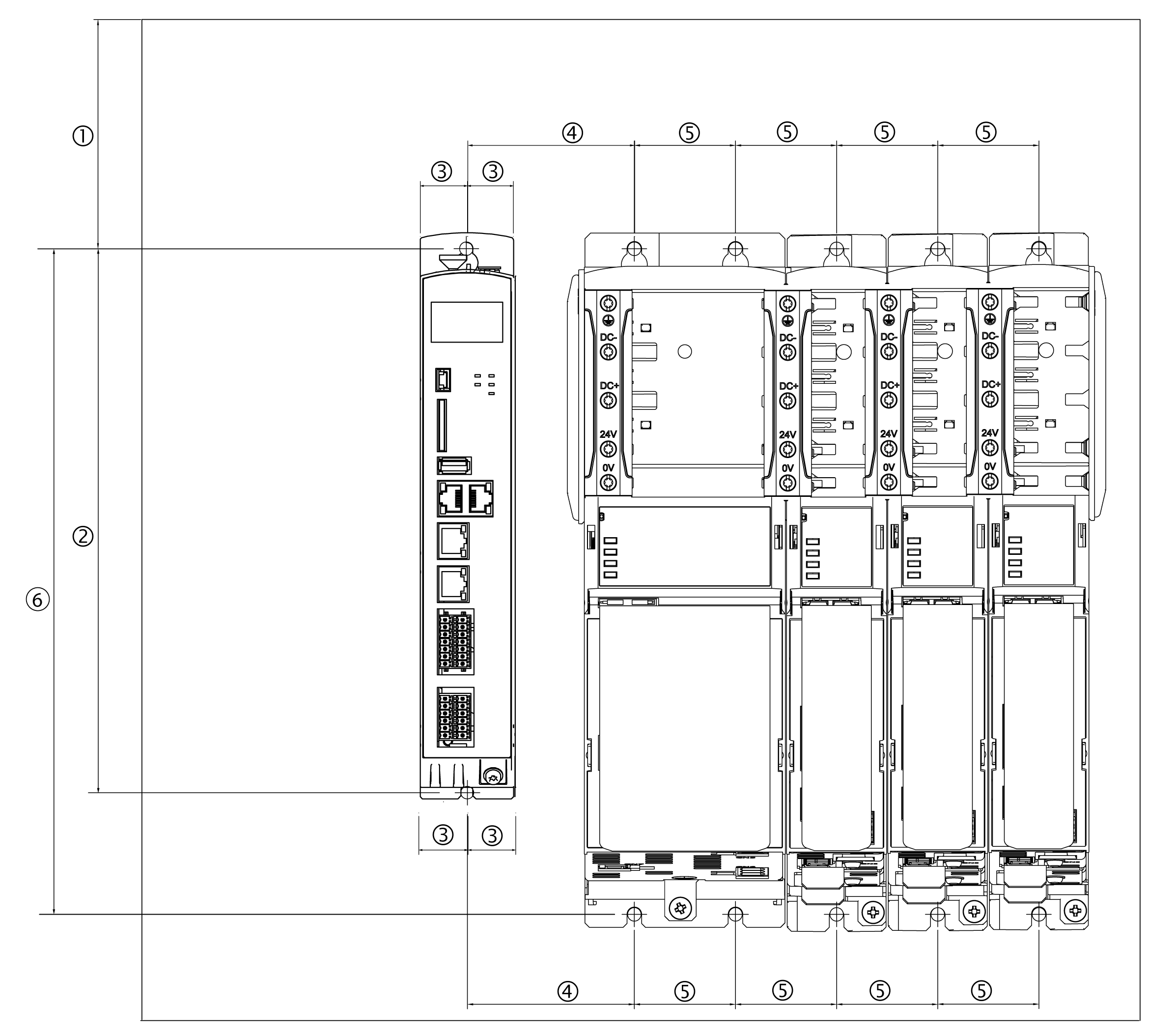

Erforderliche Abstände im Schaltschrank für den PacDrive LMC Eco, Lexium 62 Power Supply, Lexium 62 Servo Drive
Erforderliche Abstände im Schaltschrank für den PacDrive LMC Eco, Lexium 62 Power Supply, Lexium 62 Servo Drive:
|
– |
mm |
in |
Gewinde |
|---|---|---|---|
|
(1) |
100 (± 0,2) |
3.94 (± 0.01) |
M6 |
|
(2) |
258 (+ 0,5 / -0) |
10.16 (± 0.02 / -0) |
M6 |
|
(3) |
22 (± 0,2) |
0.87 (± 0.01) |
M5 |
|
(4) |
55 (± 0,2) |
2.17 (± 0.01) |
M6 |
|
(5) |
45 (± 0,2) |
1.77 (± 0.01) |
M6 |
|
(6) |
296 (+ 0,5 / -0) |
11.65 (± 0.02 / -0) |
M6 |

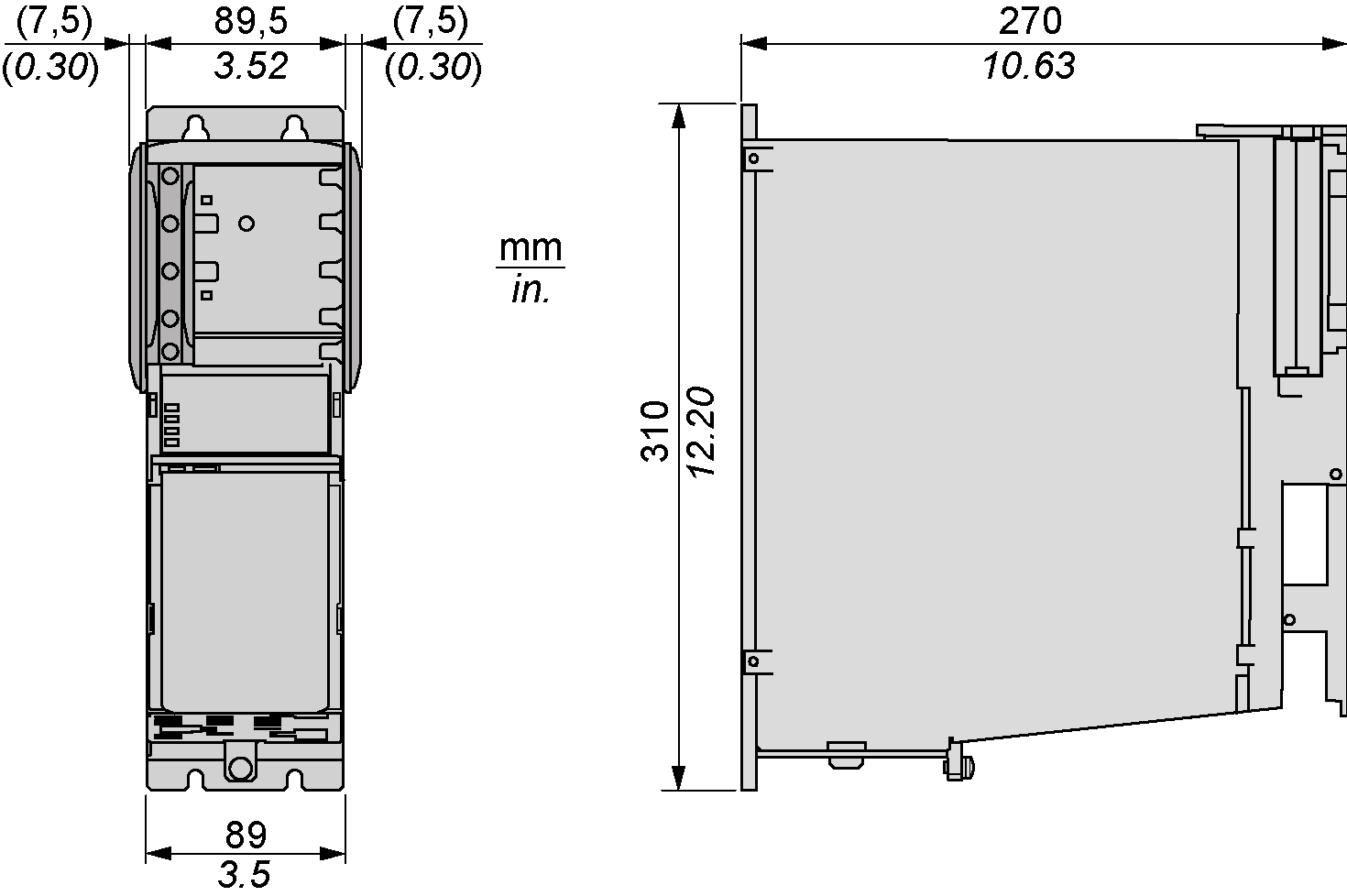

Erforderliche Abstände im Schaltschrank für das Lexium 62 Power Supply
-
Einen Mindestabstand von 100 mm (3.94 in) über und unter den Geräten einhalten.
Erforderliche Abstände im Schaltschrank für den Lexium 62 Power Supply:
-
Keine Kabel oder Kabelkanäle über den Servoverstärker bzw. Bremswiderstandsmodulen verlegen.
Erforderliche Abstände im Schaltschrank für den Lexium 62 Servo Drive (außer LXM62DC13)

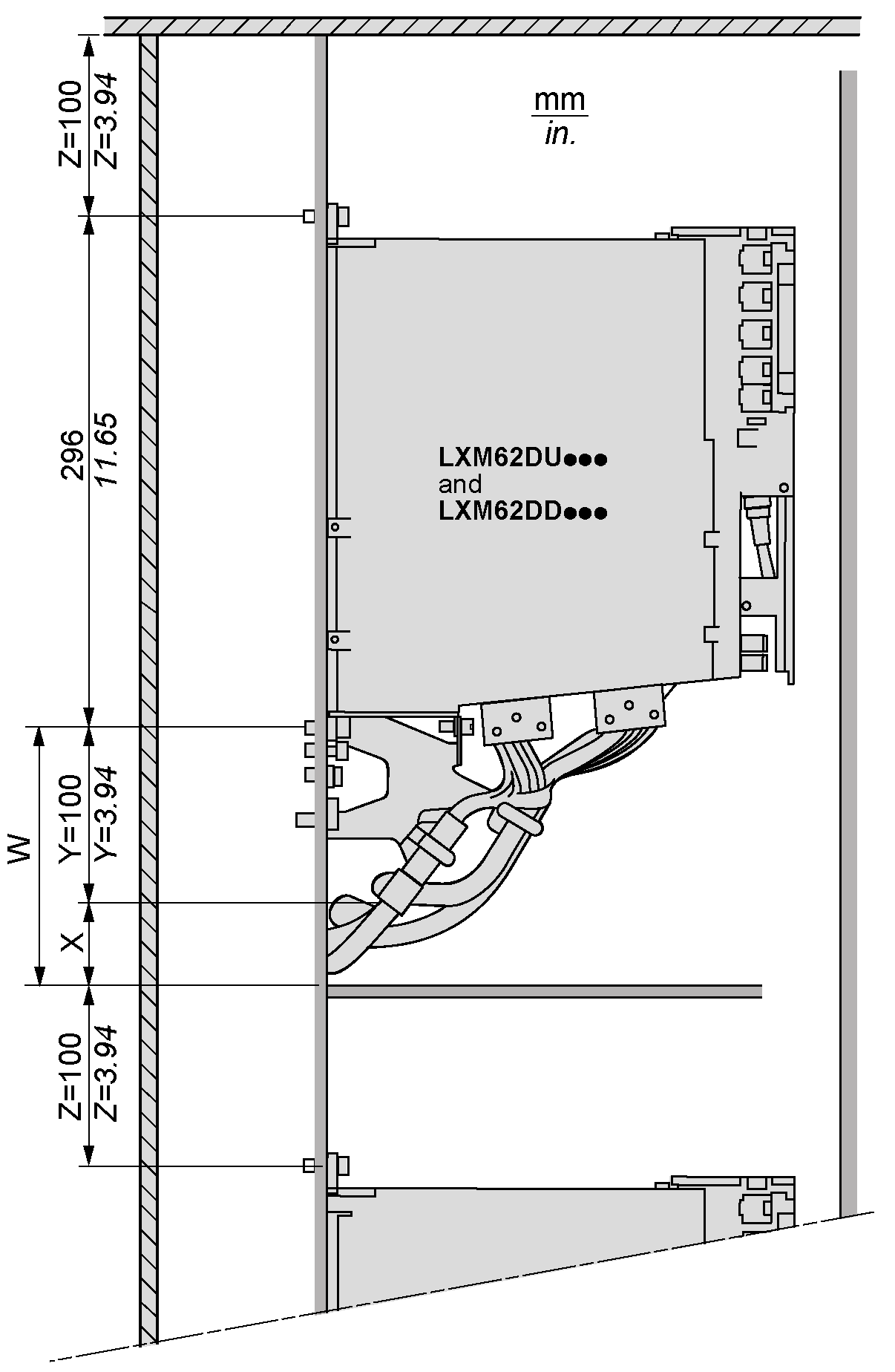

Typ A: Kabelführung im Schaltschrank auf Kabelrinne oder Kabelkanal:
X Zusätzlicher Abstand zwischen dem unteren Rand der Zugentlastung und dem oberen Rand der Kabelrinne oder der Schaltschrankwand, abhängig vom Durchmesser und der Anzahl der Kabel
Y Mindestabstand in mm (in) zwischen dem Gerät und dem unteren Rand der Zugentlastung
Z Einzuhaltender Freiraum über dem Gerät von 100 mm (3.94 in)
W Mindestabstand in mm (in) für die Kabelverlegung (X+Y)

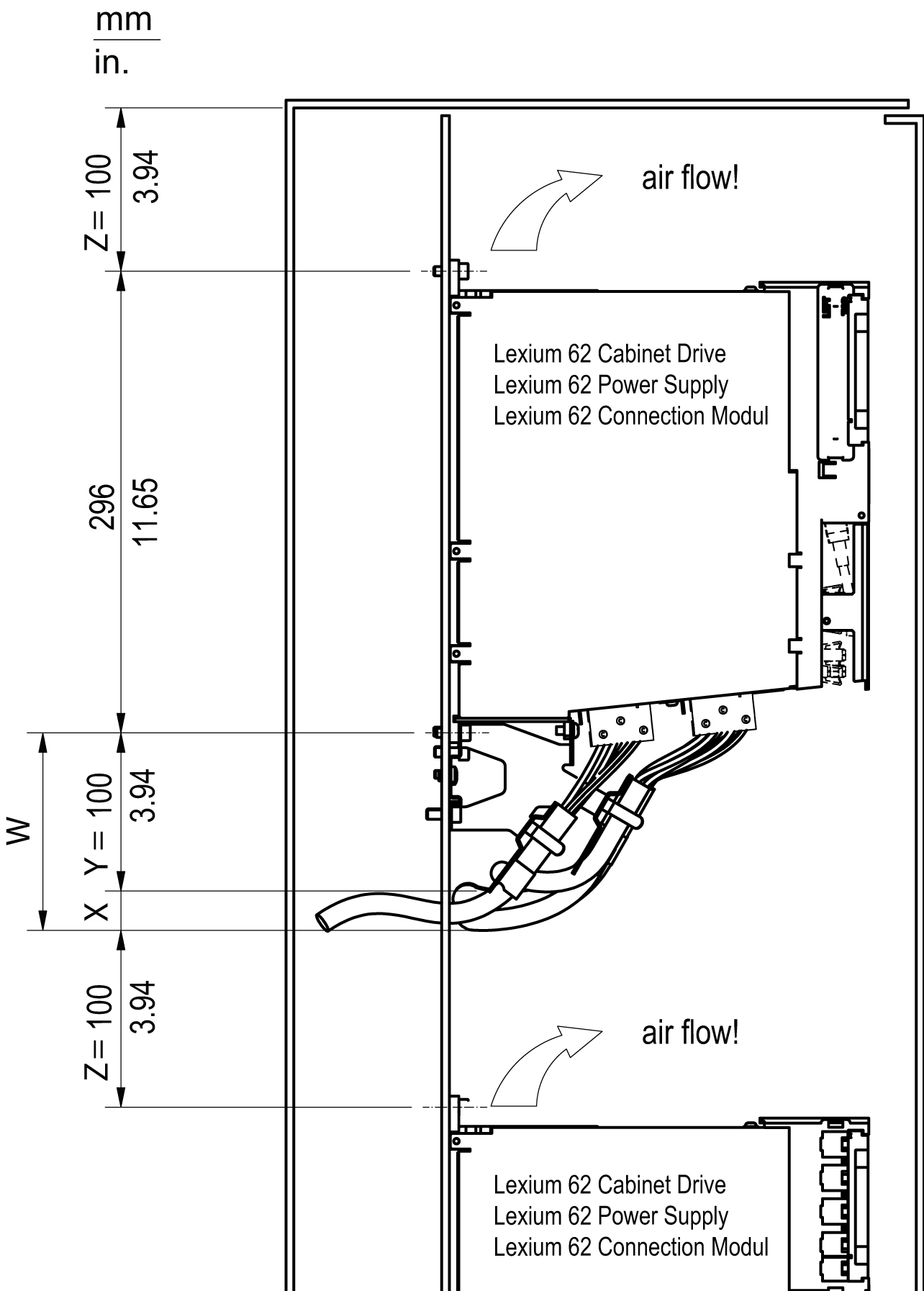

Typ B: Kabelführung im Schaltschrank hinter dem Montage-Baugruppenträger:
X Zusätzlicher Abstand zwischen dem unteren Rand der Zugentlastung und dem unteren Rand des Ausschnitts auf dem Baugruppenträger oder der Schaltschrankwand, abhängig vom Durchmesser und der Anzahl der Kabel
Y Mindestabstand in mm (in) zwischen dem Gerät und dem unteren Rand der Zugentlastung
Z Einzuhaltender Freiraum über dem Gerät von 100 mm (3.94 in)
W Mindestabstand in mm (in) für die Kabelverlegung (X+Y)

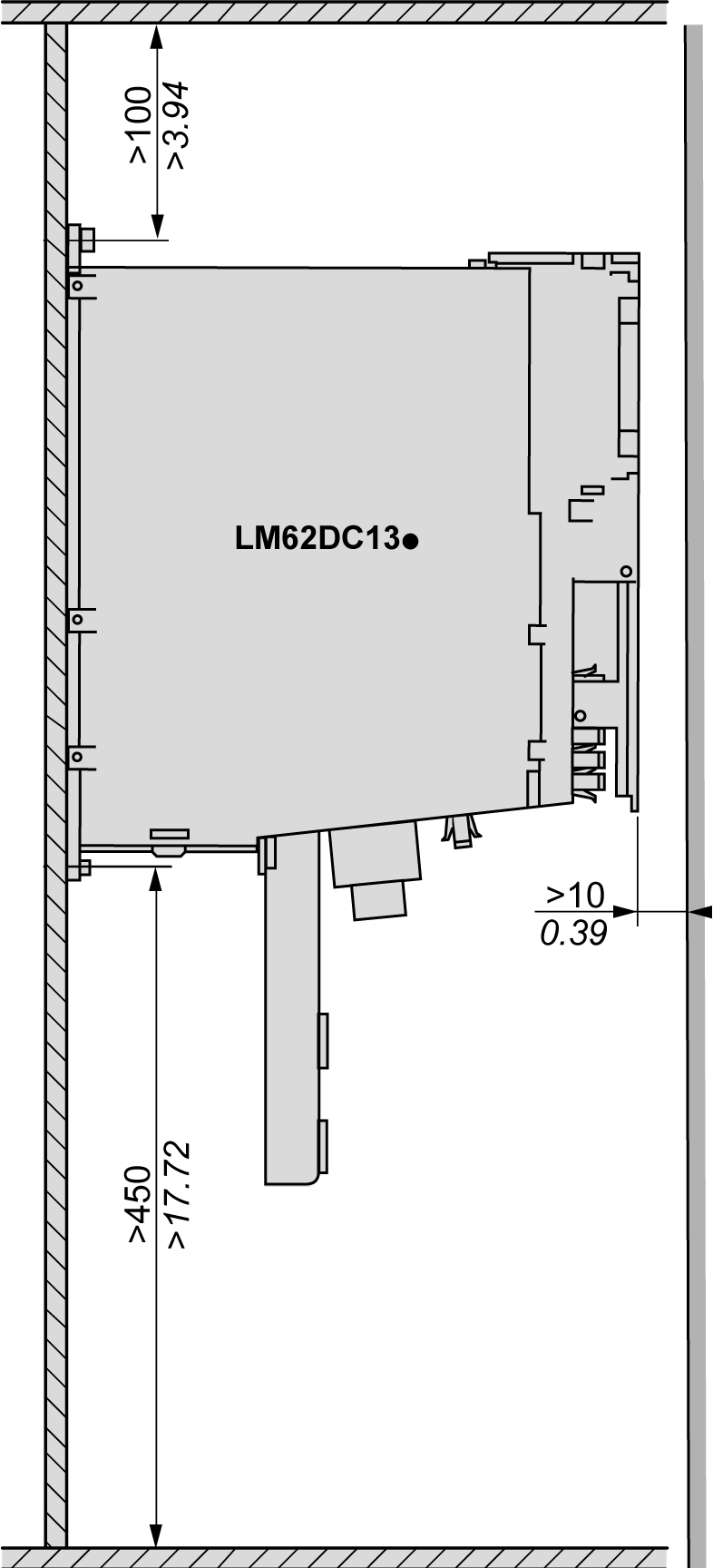

Erforderliche Abstände im Schaltschrank für den Single Drive LXM62DC13
|
Schritt |
Aktion |
|---|---|
|
1 |
Einen Mindestabstand von mindestens 100 mm (3.94 in) über den Geräten einhalten. |
|
2 |
Einen Mindestabstand von mindestens 450 mm (17.71 in) unter den Geräten einhalten. |
Erforderliche Abstände im Schaltschrank für den Single Drive LXM62DC13:
-
Keine Kabel oder Kabelkanäle über den Servoverstärker bzw. Bremswiderstandsmodulen verlegen.
