Überblick

Allgemeine Hinweise

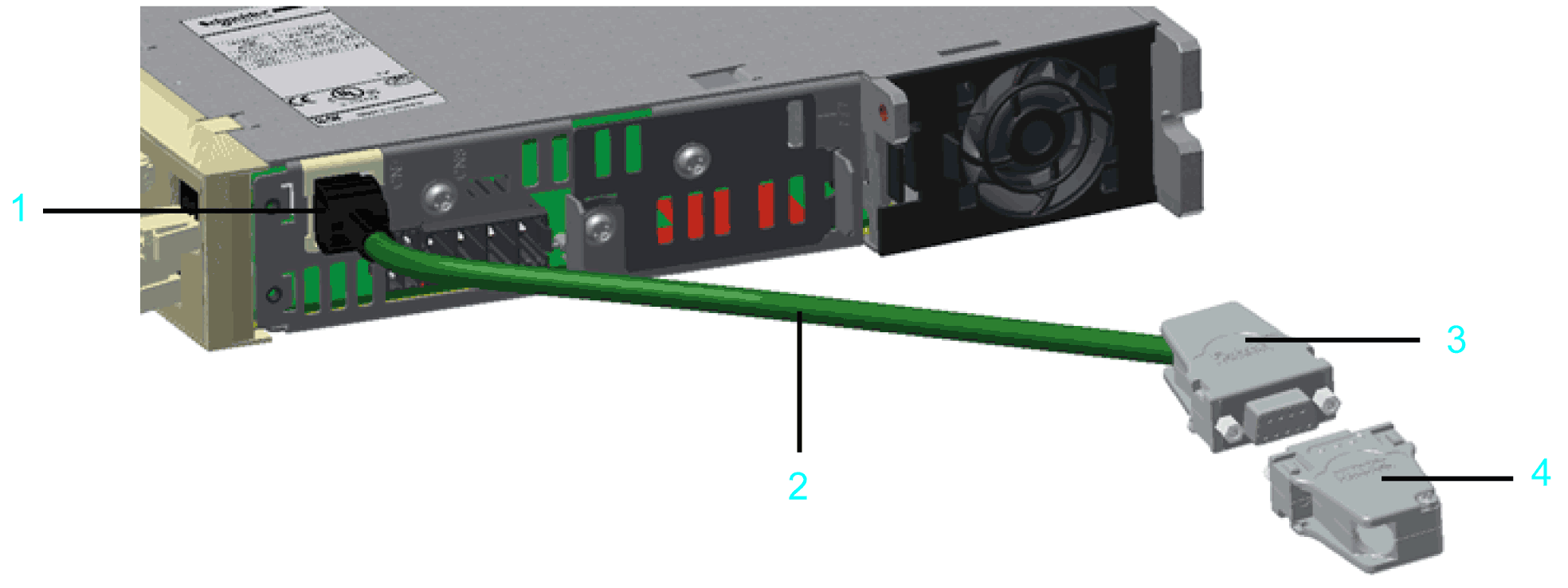

5-V-Geberadapter

1 RJ45-Anschluss

2 Geberkabel

3 9-polige D-Sub-Steckbuchse

4 9-poliger D-Sub-Steckverbinder am Geberkabel (vom Benutzer zu verdrahten)

Merkmale

Der 5-V-Geberadapter besteht aus einem Geberkabel (2) mit RJ45-Steckverbinder (1) an einer Seite, der mit einem Lexium 62-Servoantrieb verbunden wird, sowie aus einer 9-poligen D-Sub-Steckbuchse (3) an der anderen Seite.

In der 9-poligen D-Sub-Steckbuchse (3) ist ein DC/DC-Wandler eingebaut. Damit wird die Geberspannungsversorgung des Antriebs von 10 V zu 5 V umgewandelt, sodass 5-V-Geber angeschlossen werden können, die nicht direkt vom Lexium 62-Servoantrieb unterstützt werden. Die 5-V- und die 10-V-Geberversorgungsspannung ist an der 9-poligen D-Sub-Steckbuchse (3) verfügbar. Die anderen Signale wie Geber- und RS485-Signale werden direkt vom Antrieb an den Geber übertragen.

HINWEIS
	ZU HOHER STROM AM GEBERANSCHLUSS DES LEXIUM 62 SERVO DRIVE BEI GLEICHZEITIGER VERWENDUNG DER 5-V- UND DER 10-V-SPANNUNGSVERSORGUNG Verwenden Sie nur eine Spannungsversorgung für den Geber, d. h. entweder 5 V oder 10 V. Bei Verwendung von 5-V-Gebern müssen Sie sicherstellen, dass die maximale Leistungsaufnahme des Gebers 250 mA überschreitet. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

HINWEIS

ZU HOHER STROM AM GEBERANSCHLUSS DES LEXIUM 62 SERVO DRIVE BEI GLEICHZEITIGER VERWENDUNG DER 5-V- UND DER 10-V-SPANNUNGSVERSORGUNG

Verwenden Sie nur eine Spannungsversorgung für den Geber, d. h. entweder 5 V oder 10 V.
Bei Verwendung von 5-V-Gebern müssen Sie sicherstellen, dass die maximale Leistungsaufnahme des Gebers 250 mA überschreitet.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Weitere Informationen zum 5-V-Geberadapter finden Sie im Katalog der mehrachsigen Servosysteme und Servomotoren für PacDrive 3.
