Elektrische Anschlüsse – Lexium 62 DC Link Support Module
Überblick
|
Stecker |
Beschreibung |
Anzugsmoment [Nm] / [lbf in] |
|---|---|---|
|
Sammelschienenmodul |
2,5 / 22 |
|
|
Schutzerde (Masse) |
3,5 / 30.98 |

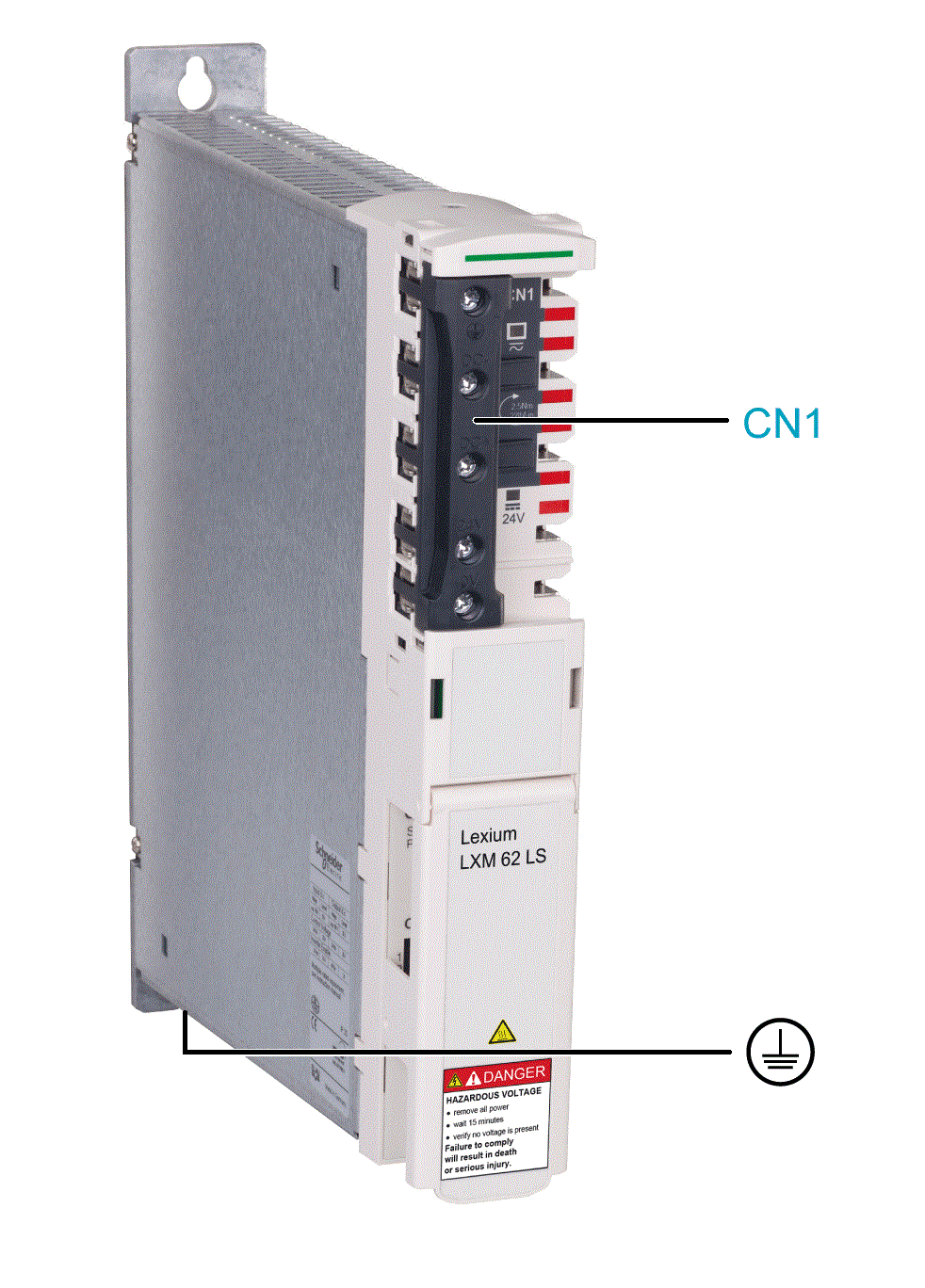

CN1 - Bus Bar Module
Die Zwischenkreis- und die 24-VDC-Steuerspannung werden verteilt und der Schutzleiter wird über das Sammelschienenmodul (Bus Bar Module) angeschlossen.
|
Pin |
Bezeichnung |
Beschreibung |
|---|---|---|
|
1 |
|
Schutzerde (Masse) |
|
2 |
DC- |
Zwischenkreisspannung - |
|
3 |
DC+ |
Zwischenkreisspannung + |
|
4 |
24 V |
Versorgungsspannung + |
|
5 |
0 V |
Versorgungsspannung - |
