Elektrische Anschlüsse – Lexium 62 DC Link Terminal

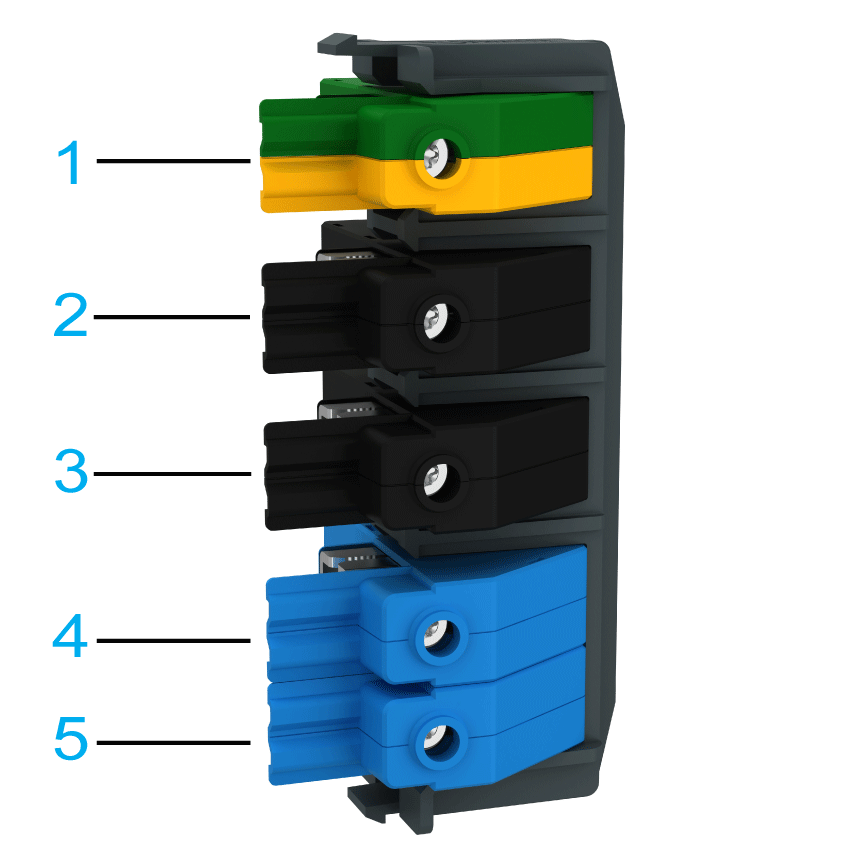

Überblick

Anschluss / Reihenfolge	Stecker	Farbe	Bezeichnung
1	PE Schutzerde (Masse)	Grün/Gelb
2	Zwischenkreisanschluss	Schwarz	DC-
3	Zwischenkreisanschluss	Schwarz	DC+
4	24-V-Anschluss	Blau	24 V
5	24-V-Anschluss	Blau	0 V

Übersicht über die Verbindungsquerschnitte

	Starre Ader	Flexible Ader mit Kabelende (ohne Isolierhülse)
mm²	10...50	10...35
AWG	8...1	8...2

HINWEIS: Verwenden Sie ausschließlich Kupferleiter.

Anzugsmoment

Klemme	Anzugsmoment [Nm] / [lbf in]
Klemmschraube für die Befestigung der Klemme am Bus Bar Module	2,5 / 22
Klemmschraube für die Befestigung des Drahts an der Klemme	4,5 / 39.8
